iD Mixer

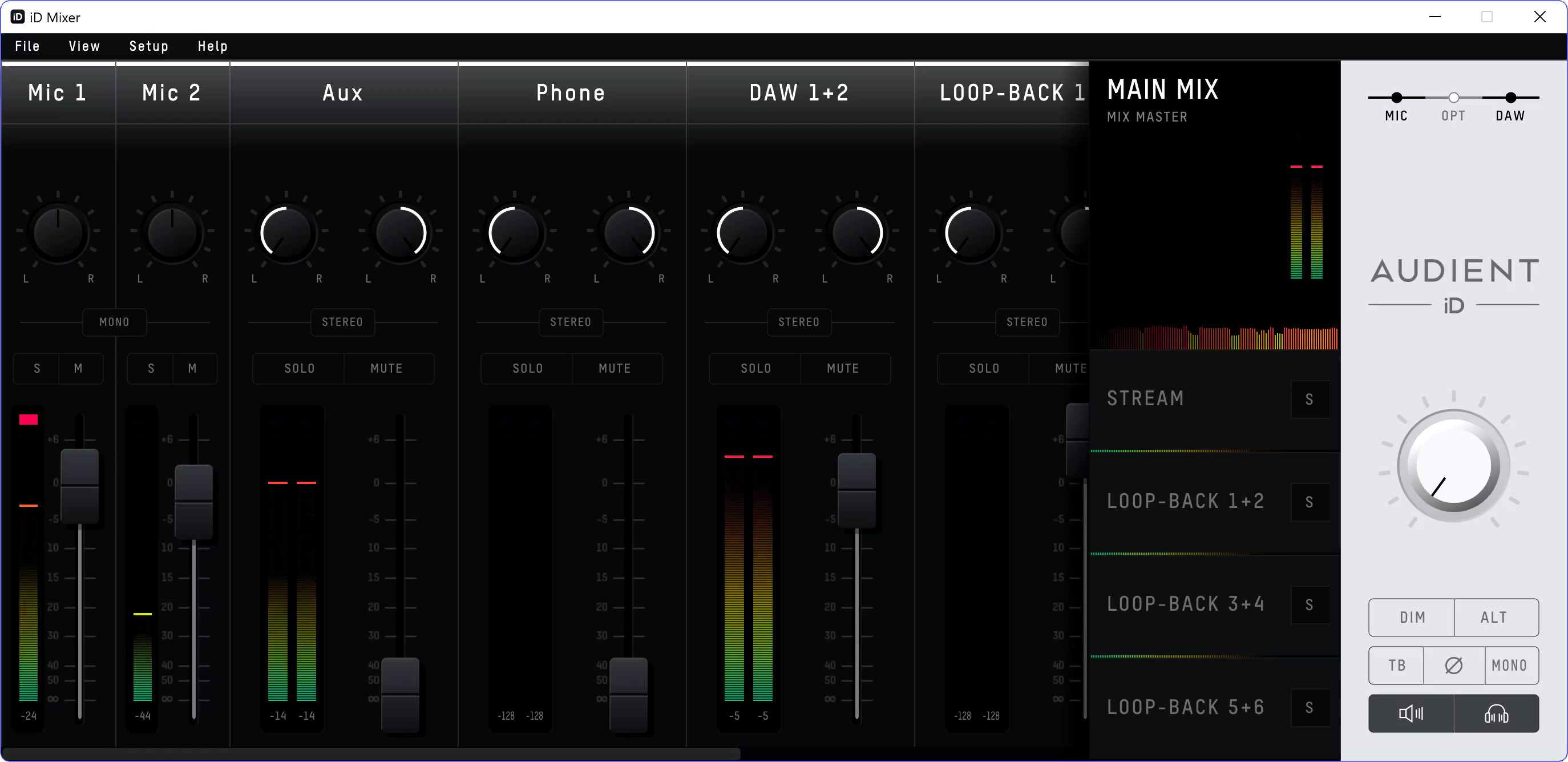

iD14 Stream OTG iD Mixer 软件窗口

iD Mixer 可控制扬声器和耳机监听、发送到移动直播设备的 Stream Mix，以及三组立体声 Loop-back Mix。

打开 Mixer​

在 macOS 菜单栏或 Windows 系统托盘点击 iD 图标并选择 Show Mixer，即可打开 Mixer 窗口。

输入与回放通道​

通道来源
Mic 1 / D.I后面板 Mic/Line 1，或插入前面板 D.I 后的乐器输入
Mic 2后面板 Mic/Line 2
Aux3.5 mm 立体声 Aux 输入
PhoneMobile Device OTG USB 的立体声输入
DAW 1+2主机电脑主要播放通道
DIGI 1–8光纤输入；显示通道数量取决于 ADAT / S/PDIF 格式和采样率
Loop-back 1–6三组立体声 Loop-back 通道

通道功能​

  • Channel Name：显示信号来源，双击可自定义名称。
  • Pan / Balance：控制通道在当前混音中的左右位置。
  • Mono / Stereo：把相邻通道链接或取消链接成立体声对；链接后可用一个推子控制两侧。
  • Solo：只保留已独奏的通道。
  • Mute：切断该通道发送到当前混音的音频。
  • Meter：显示输入电平和 dBFS 数值。
  • Clip：信号超过 0 dBFS 时亮红；点击可清除保持状态。
  • Fader：从 -inf dB 到 +6 dB 调整该通道在当前混音中的电平；不改变硬件输入增益。

五组混音​

  • Main Mix（白色）：通常发送到扬声器和耳机监听
  • Stream Mix（绿色）：发送到连接的移动设备 / 直播应用
  • Loop-back 1+2（蓝色）
  • Loop-back 3+4（红色）
  • Loop-back 5+6（黄色）

Loop-back Mix 可在电脑应用之间传递音频，也可把多个来源混合后送入直播、录音或 VoIP 软件。

Master Controls​

  • Mic / DAW Channel Hide：隐藏未使用的 Mic 或 DAW 通道，也可通过 View 菜单控制显示。
  • Mix Select：选择当前编辑的 Main、Stream 或 Loop-back 混音。
  • Master Volume：调整监听输出电平；Stream / Loop-back 混音也有自己的主电平控制。
  • Dim：按预设量降低扬声器电平。
  • Alt Speaker：在 Main Speaker 与 Alt Speaker 之间切换。具体物理输出在 Routing Matrix 中分配。
  • Mono：合并成立体声兼容性检查用的单声道。
  • TB / Talkback：启用 / 禁用对讲。
  • Polarity：翻转右输出极性并合并为单声道，衰减居中内容，以便检查侧向声像信息。
  • Speaker Mute：静音扬声器输出。
  • Headphone Mute：静音耳机输出。
  • Mix Solo：只通过扬声器 / 耳机监听选定的 Mix。
  • Mix Meter：显示当前选定混音的信号电平。
  • History / Timer：显示最近约 10 秒的混音信号历史，便于定位削波。
