System Panel 与路由

iD14 Stream OTG 路由矩阵

打开 System Panel​

从 iD Mixer 的 View > Show System Panel 打开。官方手册还列出了 macOS Command + 4 和 Windows Ctrl + 4 快捷键。

Digital Input Format​

选择 ADAT 或 S/PDIF，必须与光纤输入连接设备的数字格式一致。

Preferred Clock Source​

可选择内部时钟或数字输入时钟。如果选择 DIGI 1 作为首选时钟，而光纤输入没有有效时钟，iD14 Stream OTG 会恢复使用内部时钟。

Mono Mode​

决定启用 Mono 时，合并后的信号向左、中央或右侧输出。

iD Mode​

默认 ScrollControl。将鼠标悬停在兼容软件的参数上后，转动主编码器即可模拟滚轮控制。ScrollControl 只在支持滚轮调整参数的软件中有效。

也可把 iD 按钮分配为：

  • Mono
  • Mono + Polarity
  • Dim
  • Talkback

Trim Settings​

可设置 Dim 的衰减量，并设置切换到 Alt Speaker 时需要补偿的增益或衰减。

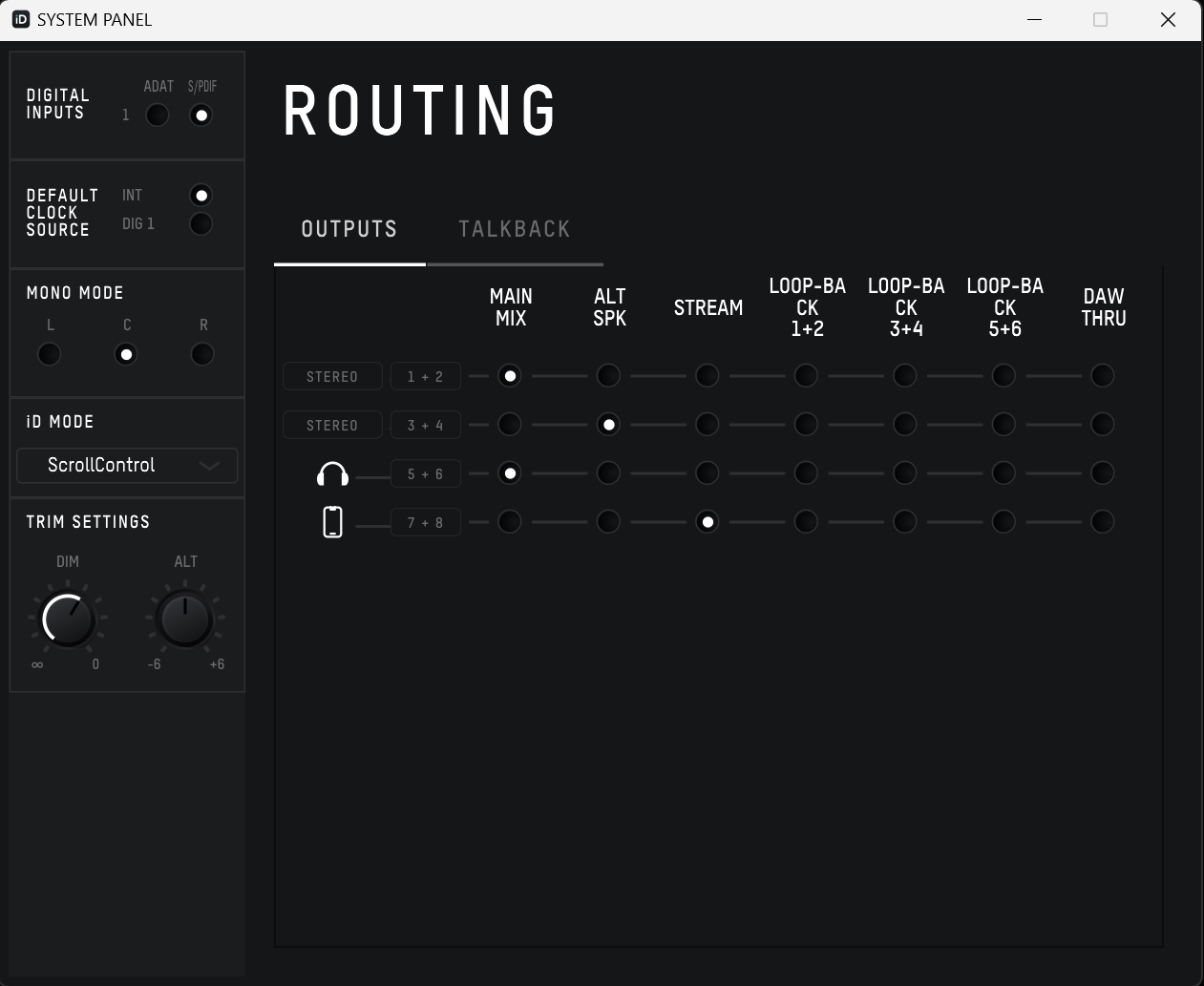

Routing Matrix​

可分别决定两组扬声器 / 线路输出、耳机和移动直播路径接收哪一组 iD Mixer 混音。

常见监听配置是：

  • Outputs 1+2：Main Speaker
  • Outputs 3+4：Alt Speaker

当软件 Mixer 中选择 Alt Speaker 时，音频会切换到被分配为 Alt 的输出，同时静音被分配为 Main Speaker 的输出。

Stream 和 Loop-back Mix 也可被选作输出源。它们使用自己的 Mixer Master Volume，而不是硬件主音量编码器。

DAW THRU​

DAW THRU 完全绕过 iD Mixer，让音频软件直接送到对应物理输出。例如将音频软件发送到 Output 1+2，可直接到相应扬声器输出。

警告

DAW THRU 会绕过常规扬声器 / 耳机音量控制，可能产生非常大的输出。启用前应降低源端电平；选择 DAW THRU 时软件会显示警告。

保存、导出和打开 Mixer 配置​

  • File > Save：保存并命名当前 Mixer 配置。
  • Export the Mixer Configuration to File：导出 .xml 文件，用于备份或转移到其他电脑。
  • File > Open：调用已保存的配置。
  • 保存列表中的 X：删除相应保存项。
  • Load from File：从 Finder / File Explorer 载入外部 Mixer 配置文件。

iD 图标菜单​

Mixer 窗口关闭后，iD Mixer 仍会在后台运行。macOS 菜单栏或 Windows 系统托盘中的 iD 图标提供：

  • Show Mixer：打开 Mixer。
  • About iD：查看 iD Mixer 和 iD14 Stream OTG 版本号。
  • Visit iD Knowledge Base：打开 Audient 支持知识库。
  • Register Product：进入 Audient ARC 产品注册流程。
  • Check for Updates：检查固件更新。
  • Set ASIO Buffer Size（Windows only）：设置 DAW 缓冲区。
  • Set Sample Rate（Windows only）：设置接口工作采样率。
  • Set Clock Source：选择内部时钟或通过光纤端口同步外部时钟。
  • Quit：退出 iD Mixer。
