Blockschaltbild

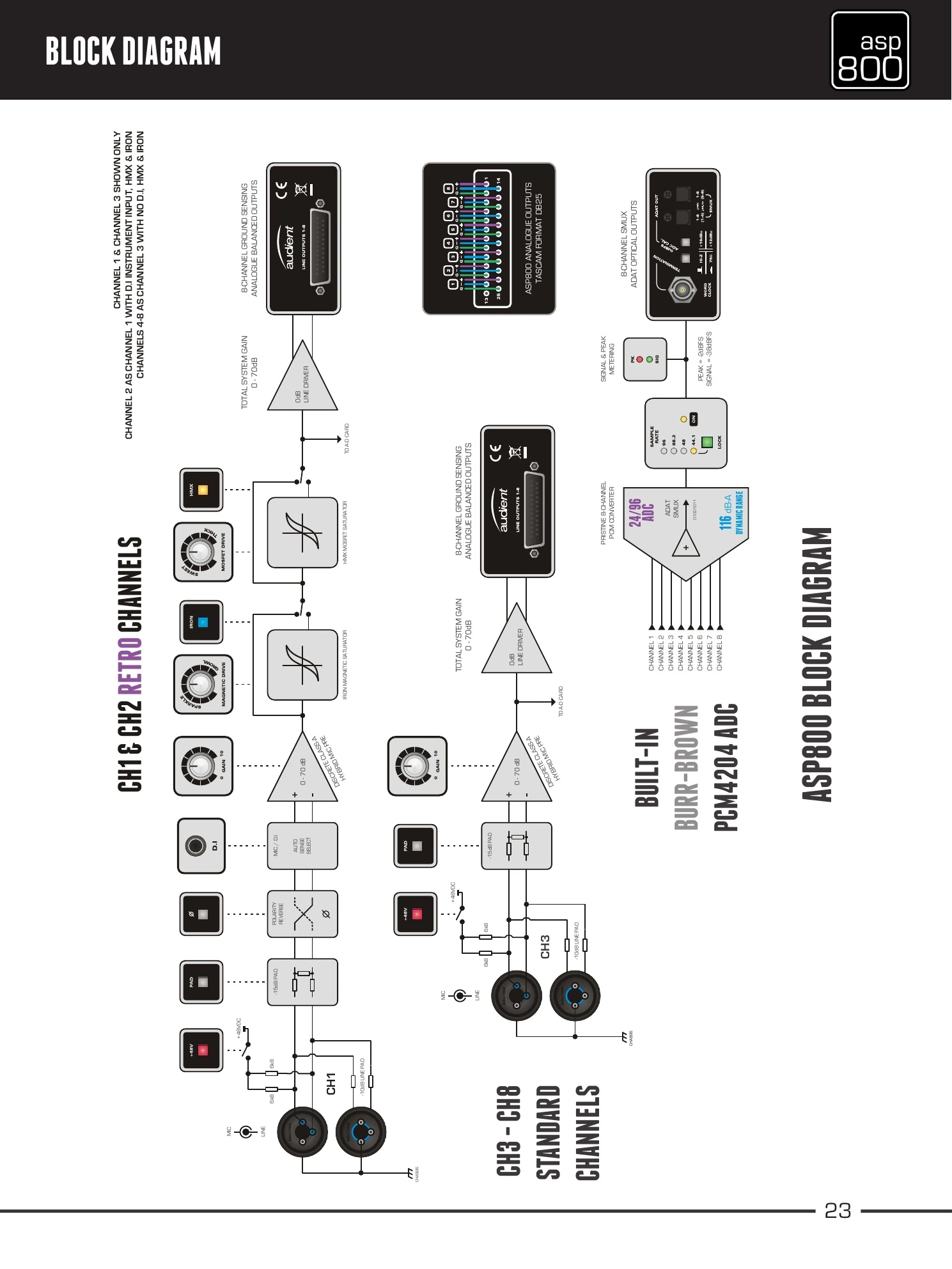

Das Diagramm aus dem Quellhandbuch zeigt den vollständigen Signalfluss. Die Kanäle 1 und 2 umfassen den Instrumenteneingang, die Polaritätsumkehr sowie die HMX- und IRON-Stufen. Die Kanäle 3–8 verwenden den standardmäßigen Mikrofon-/Line-Signalweg ohne D.I., Polaritätsumkehr oder RETRO-Stufen.

Alle acht Kanäle speisen die symmetrischen Analogausgänge mit Ground-Sensing sowie den integrierten Burr-Brown PCM4204 ADC. Der ADC speist die Signal-/Peak-Anzeigen und die ADAT-SMUX-Ausgänge.
