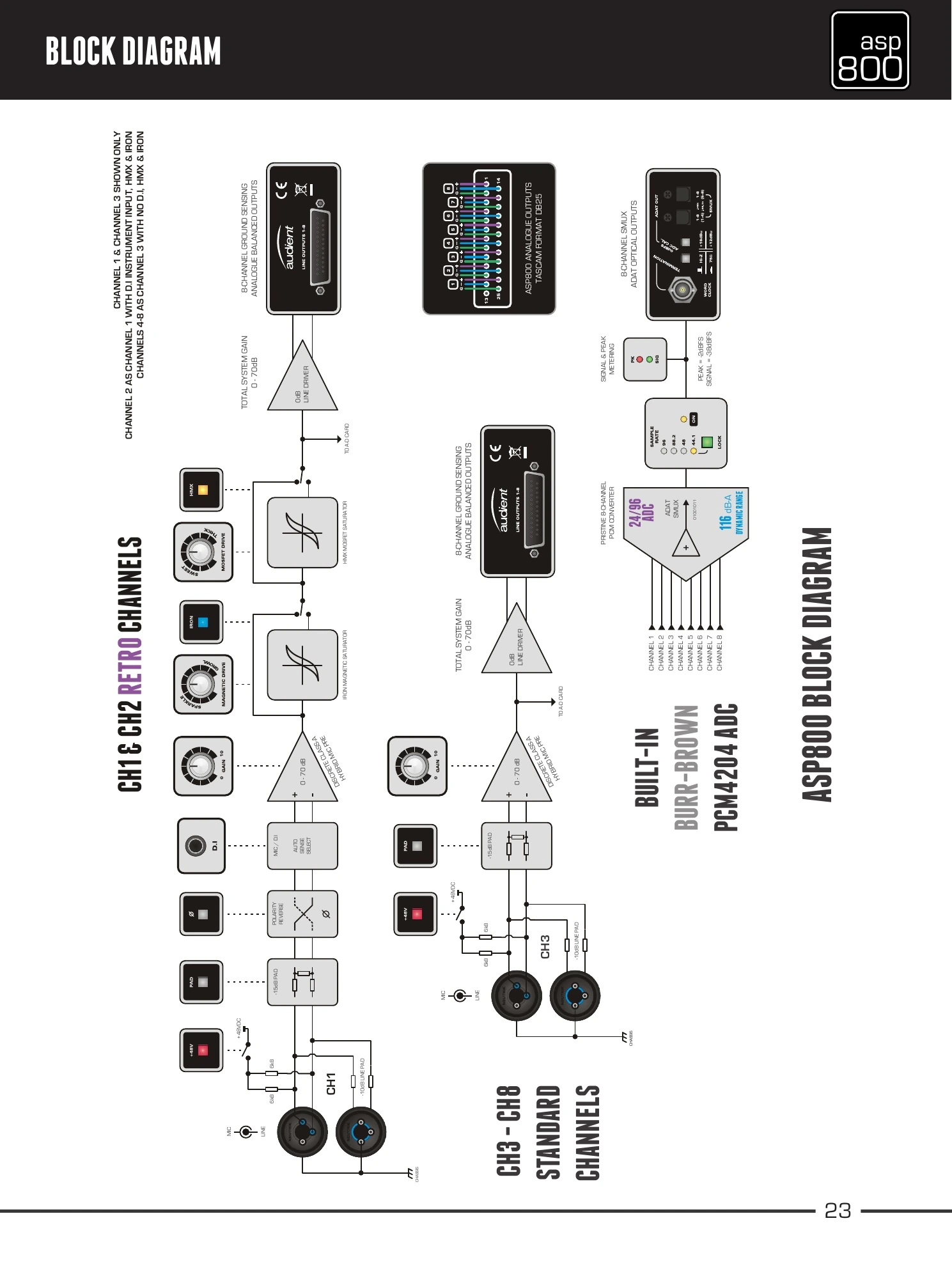

ブロックダイアグラム

この図は信号フロー全体を示しています。チャンネル 1 と 2 には楽器入力、極性反転、HMX、IRON ステージが含まれます。チャンネル 3～8 は D.I.、極性反転、RETRO ステージを使用せず、標準のマイク／ライン信号経路を通ります。

8チャンネルすべてが、グラウンドセンシング方式のバランスアナログ出力と内蔵 Burr-Brown PCM4204 ADC へ送られます。ADC から Signal／Peak メータリングと ADAT SMUX 出力へ信号が送られます。
