マイクプリアンプ
バランス DB25 アナログ出力で測定。
| 仕様 | 値 |
|---|
| マイクゲイン | 0～70 dB |
| 切り替え可能な Pad | −15 dB、全チャンネル |
| ラインゲイン | −10～60 dB、Pad 使用時 −25～45 dB |
| ファンタム電源 | 1チャンネルあたり 48 V ±4 V、10 mA |
| マイク入力 EIN | <−127.0 dBu |
| CMRR | 100 Hz～2 kHz で >80 dB |
| 最大入力レベル | +20 dBu、Pad 使用時 +35 dBu |
| マイク入力インピーダンス | バランス >2 kΩ、約 2.2 kΩ |
| ライン入力インピーダンス | バランス >8 kΩ、約 8.6 kΩ |
| 周波数特性 | 最小ゲイン時 ±0.5 dB、10 Hz～100 kHz |
| クロストーク | <−90 dBu、10 Hz～10 kHz |
| THD+N、0 dBu、1 kHz | <0.003% (−90.5 dBu)、主に 3次高調波 |
| SNR | 最小ゲイン時 >90 dB |
| XLR 配線 | 2番ピン：ホット、3番ピン：コールド、1番ピン：シールド |
| 1/4インチ TRS 配線 | Tip：ホット、Ring：コールド、Sleeve：シールド |
ディスクリート JFET D.I.
マイクプリアンプ回路を通して測定。
| 仕様 | 値 |
|---|
| D.I. ゲイン | 0～70 dB のプリアンプ範囲に対して 0 dB ユニティゲイン |
| 最大入力レベル | +17 dBu |
| 入力インピーダンス | 1 MΩ アンバランス |
| 周波数特性 | ±0.5 dB、10 Hz～50 kHz |
| THD+N、0 dBu、1 kHz | <0.01% (−80 dBu)、主に 2次および 3次高調波 |
| SNR | 最小ゲイン時 >85 dB |
| 1/4インチ TS 配線 | Tip：ホット、Sleeve：シールド |
バランスアナログライン出力
| 仕様 | 値 |
|---|
| 出力回路 | グラウンドセンシング補償 |
| 最大出力レベル | +22 dBu |
| 出力インピーダンス | グラウンドセンシング時 <200 Ω、アンバランス時 <100 Ω |
| コネクター | 8チャンネル、25-pin Tascam フォーマット DB25 |
A-D コンバーター
マイクプリアンプを含めず AES-17 に従って測定。
| 仕様 | 値 |
|---|
| チップセット | Burr-Brown PCM4204、24-bit PCM |
| デジタルリファレンス | 選択式：0 dBFS = +18 dBu または +12 dBu |
| 周波数特性 | ±0.1 dB、20 Hz～Fs/2 (Nyquist) |
| クロストーク | 1 kHz で <−110 dBFS、10 kHz で <−90 dBFS |
| THD+N、−1 dBFS、1 kHz | 0.0015% (−96.5 dB) |
| THD+N、−6 dBFS、1 kHz | 0.0009% (−101 dB) |
| ダイナミックレンジ | 113.5 dB（重み付けなし）、116.0 dB（A 特性） |
| Peak LED ラインアップ | −2 dBFS、リファレンスレベルに応じて変化 |
| Signal LED ラインアップ | −38 dBFS、リファレンスレベルに応じて変化 |
デジタル出力とクロック
| 仕様 | 値 |
|---|
| ADAT SMUX | 8チャンネル、44.1～96 kHz |
| クロック | 内部クリスタルまたは外部ソース |
| Word Clock 入力 | 75 Ω BNC、切り替え可能な 75 Ω 終端付き |
HMX MOSFET サチュレーター
| 仕様 | 値 |
|---|
| THD+N、0 dBu、最小 Drive、1 kHz | 0.35%、2次および 3次高調波のみ |
| THD+N、0 dBu、最大 Drive、1 kHz | 2.73%、主に 2次～4次高調波 |
| 最小 Drive 時のノイズ | −73 dBu |
| 周波数特性への影響 | 30～150 Hz の低域強調 |
| Waveshaping | 非対称、真空管のようなソフトクリッピング |
HMX はプリエンファシスおよびディエンファシスフィルターと、3段の直列 Class-A MOSFET アンプを使用します。Drive を変更しても出力レベルは一定に保たれます。
IRON トランスサチュレーター
| 仕様 | 値 |
|---|
| THD+N、0 dBu、最小 Drive、1 kHz | 0.11%、主に 2次および 3次高調波 |
| THD+N、0 dBu、最大 Drive、1 kHz | 0.006% |
| 300 Hz 未満の低域 THD+N | レベルと周波数により複雑に変化し、低域成分を歪ませる |
| 最小 Drive 時のノイズ | −84 dBu |
| 周波数特性への影響 | 4～15 kHz の Air Boost／共振の上昇 |
| Waveshaping | 対称的な磁気ループサチュレーション、トランジェント整形、位相シフト |
IRON は磁性コアのサチュレーションに加えて、Drive アンプと Recovery アンプで少量の非対称サチュレーションを組み合わせます。1:1 トランスの二次側負荷によって高域特性が整形されます。
| 仕様 | 値 |
|---|
| 設計 | カスタムトランスを使用した低ノイズのシールド付きリニア PSU、ファンレス動作 |
| 最大消費電力 | 35 W |
| 内部 DC レール | ±15 V、+48 V、+30 V、+9 V |
| 選択可能な商用電源電圧 | 100、120、220、230 V AC |
| ヒューズ | 220～250 V は T200mA、90～120 V は T315mA、タイムディレイ／スローブロータイプ |

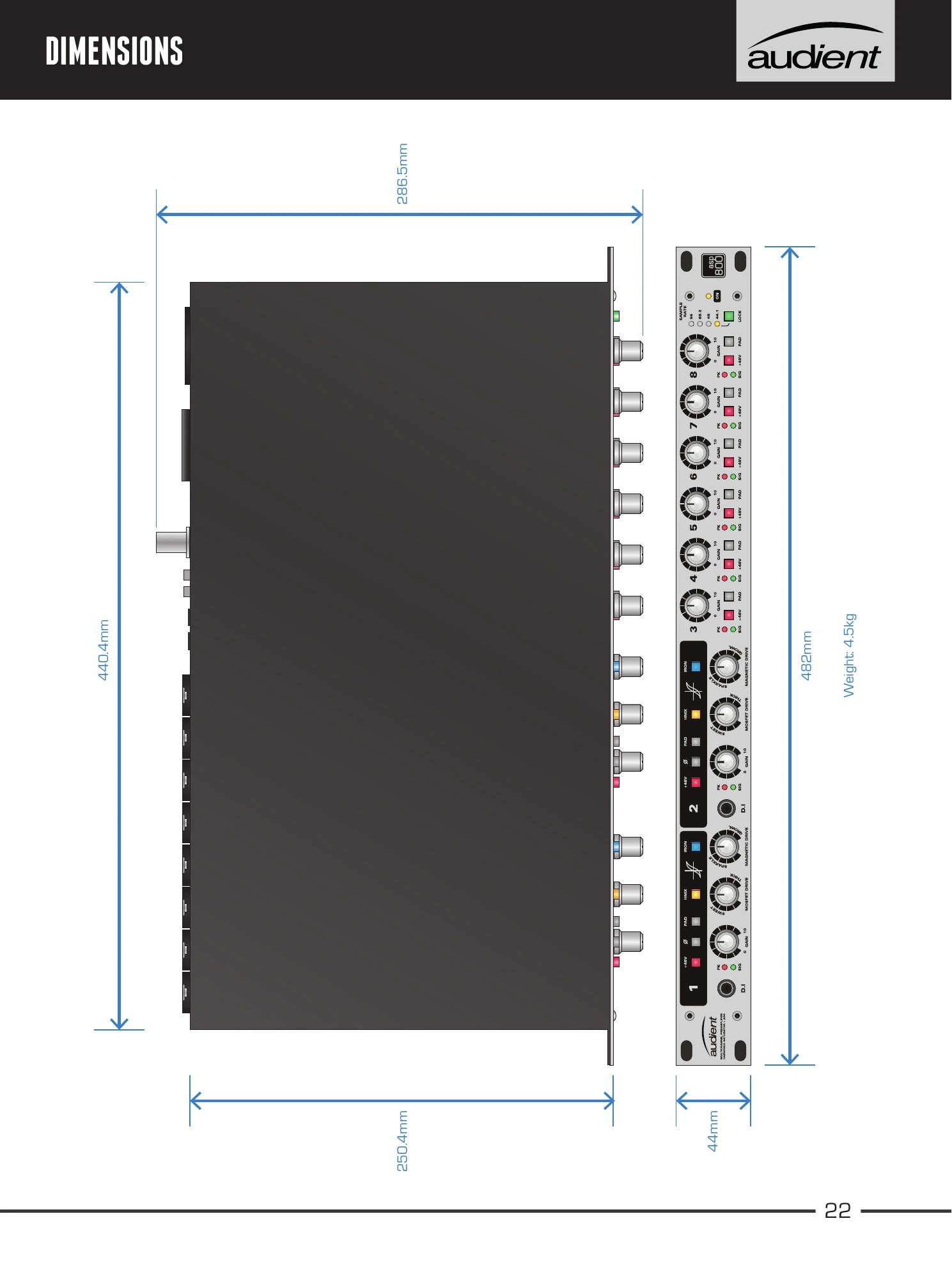

外形仕様
| 仕様 | 値 |
|---|
| ラックサイズ | 1RU |
| 幅 | 482 mm |
| 最大奥行き | 286.5 mm |
| 図面上のシャーシ奥行き | 250.4 mm |
| 高さ | 44 mm、図面には 44.04 mm とも記載 |
| 重量 | 4.5 kg |
