마이크 프리앰프
밸런스드 DB25 아날로그 출력에서 측정한 값입니다.
| 사양 | 값 |
|---|
| 마이크 게인 | 0–70 dB |
| 전환 가능한 Pad | −15 dB, 모든 채널 |
| 라인 게인 | −10–60 dB; Pad 사용 시 −25–45 dB |
| 팬텀 파워 | 채널당 10 mA에서 48 V ±4 V |
| 마이크 EIN | <−127.0 dBu |
| CMRR | 100 Hz에서 2 kHz까지 >80 dB |
| 최대 입력 레벨 | +20 dBu; Pad 사용 시 +35 dBu |
| 마이크 입력 임피던스 | >2 kΩ 밸런스드; 약 2.2 kΩ |
| 라인 입력 임피던스 | >8 kΩ 밸런스드; 약 8.6 kΩ |
| 주파수 응답 | 최소 게인에서 ±0.5 dB, 10 Hz–100 kHz |
| 크로스토크 | <−90 dBu, 10 Hz–10 kHz |
| 0 dBu, 1 kHz에서 THD+N | <0.003% (−90.5 dBu), 대부분 3차 하모닉 |
| SNR | 최소 게인에서 >90 dB |
| XLR 배선 | 핀 2 핫, 핀 3 콜드, 핀 1 실드 |
| 1/4인치 TRS 배선 | Tip 핫, Ring 콜드, Sleeve 실드 |
디스크리트 JFET D.I.
마이크 프리앰프 회로를 통해 측정한 값입니다.
| 사양 | 값 |
|---|
| D.I. 게인 | 0–70 dB 프리앰프 범위로 들어가는 0 dB 유니티 게인 |
| 최대 입력 레벨 | +17 dBu |
| 입력 임피던스 | 1 MΩ 언밸런스드 |
| 주파수 응답 | ±0.5 dB, 10 Hz–50 kHz |
| 0 dBu, 1 kHz에서 THD+N | <0.01% (−80 dBu), 대부분 2차 및 3차 하모닉 |
| SNR | 최소 게인에서 >85 dB |
| 1/4인치 TS 배선 | Tip 핫, Sleeve 실드 |
밸런스드 아날로그 라인 출력
| 사양 | 값 |
|---|
| 출력 회로 | 그라운드 센싱 보상 |
| 최대 출력 레벨 | +22 dBu |
| 출력 임피던스 | <200 Ω 그라운드 센싱; <100 Ω 언밸런스드 |
| 커넥터 | 8채널, 25핀 Tascam 포맷 DB25 |
A-D 컨버터
마이크 프리앰프를 제외하고 AES-17 기준으로 측정한 값입니다.
| 사양 | 값 |
|---|
| 칩셋 | Burr-Brown PCM4204, 24-bit PCM |
| 디지털 레퍼런스 | 선택 가능: 0 dBFS = +18 dBu 또는 +12 dBu |
| 주파수 응답 | ±0.1 dB, 20 Hz에서 Fs/2 (Nyquist)까지 |
| 크로스토크 | 1 kHz에서 <−110 dBFS; 10 kHz에서 <−90 dBFS |
| −1 dBFS, 1 kHz에서 THD+N | 0.0015% (−96.5 dB) |
| −6 dBFS, 1 kHz에서 THD+N | 0.0009% (−101 dB) |
| 다이내믹 레인지 | 113.5 dB Unweighted; 116.0 dB A-weighted |
| Peak LED Line-up | −2 dBFS, 레퍼런스 레벨에 따라 이동 |
| Signal LED Line-up | −38 dBFS, 레퍼런스 레벨에 따라 이동 |
디지털 출력 및 클록
| 사양 | 값 |
|---|
| ADAT SMUX | 8채널, 44.1–96 kHz |
| Clock | 내부 Crystal 또는 외부 소스 |
| 워드 클록 입력 | 전환 가능한 75 Ω Termination을 갖춘 75 Ω BNC |
HMX MOSFET 새추레이터
| 사양 | 값 |
|---|
| 0 dBu, 최소 Drive, 1 kHz에서 THD+N | 0.35%, 2차 및 3차 하모닉만 발생 |
| 0 dBu, 최대 Drive, 1 kHz에서 THD+N | 2.73%, 2차에서 4차 하모닉이 주성분 |
| 최소 Drive에서 Noise | −73 dBu, 원본에서는 “오래된 진공관 앰프 같은” 노이즈로 설명 |
| 주파수 응답 효과 | 30–150 Hz의 저역 강조 |
| Waveshaping | 비대칭형, 진공관과 유사한 Soft Clipping |
HMX는 Pre-emphasis 및 De-emphasis 필터링과 직렬로 연결된 세 개의 Class-A MOSFET 앰프를 사용합니다. Drive를 변경해도 출력 레벨은 일정하게 유지됩니다. 원본 매뉴얼에서는 추가되는 노이즈가 DAW 내부에서 아날로그 디더처럼 작용할 수 있다고 설명합니다.
IRON 트랜스포머 새추레이터
| 사양 | 값 |
|---|
| 0 dBu, 최소 Drive, 1 kHz에서 THD+N | 0.11%, 대부분 2차 및 3차 하모닉 |
| 0 dBu, 최대 Drive, 1 kHz에서 THD+N | 0.006%; 원본에서는 드라이버 부하가 변하면서 더 깨끗해진다고 설명 |
| 300 Hz 미만 저역 THD+N | 레벨과 주파수에 따라 복합적으로 변화하며 베이스 콘텐츠를 왜곡 |
| 최소 Drive에서 Noise | −84 dBu, 원본에서는 “2인치 테이프 머신 같은” 노이즈로 설명 |
| 주파수 응답 효과 | 4–15 kHz에서 상승하는 Air Boost/Resonance |
| Waveshaping | 대칭형 Magnetic-Loop Saturation, 트랜지언트 셰이핑 및 위상 이동 |
IRON은 마그네틱 코어 새추레이션과 Drive 및 Recovery 앰프에서 발생하는 소량의 비대칭 새추레이션을 결합합니다. 1:1 트랜스포머의 Secondary Loading이 고역 주파수 응답을 형성합니다.
전원 공급 장치
| 사양 | 값 |
|---|
| 설계 | 커스텀 트랜스포머를 사용하는 저노이즈 차폐형 리니어 PSU; 팬리스 동작 |
| 최대 소비 전력 | 35 W |
| 내부 DC 레일 | ±15 V, +48 V, +32 V 및 +9 V |
| 선택 가능한 주전원 전압 | 100, 120, 220 또는 230 V AC |
| 퓨즈 | 220–250 V에서 T200mA 또는 90–120 V에서 T315mA; 타임 딜레이 슬로 블로 형식 |

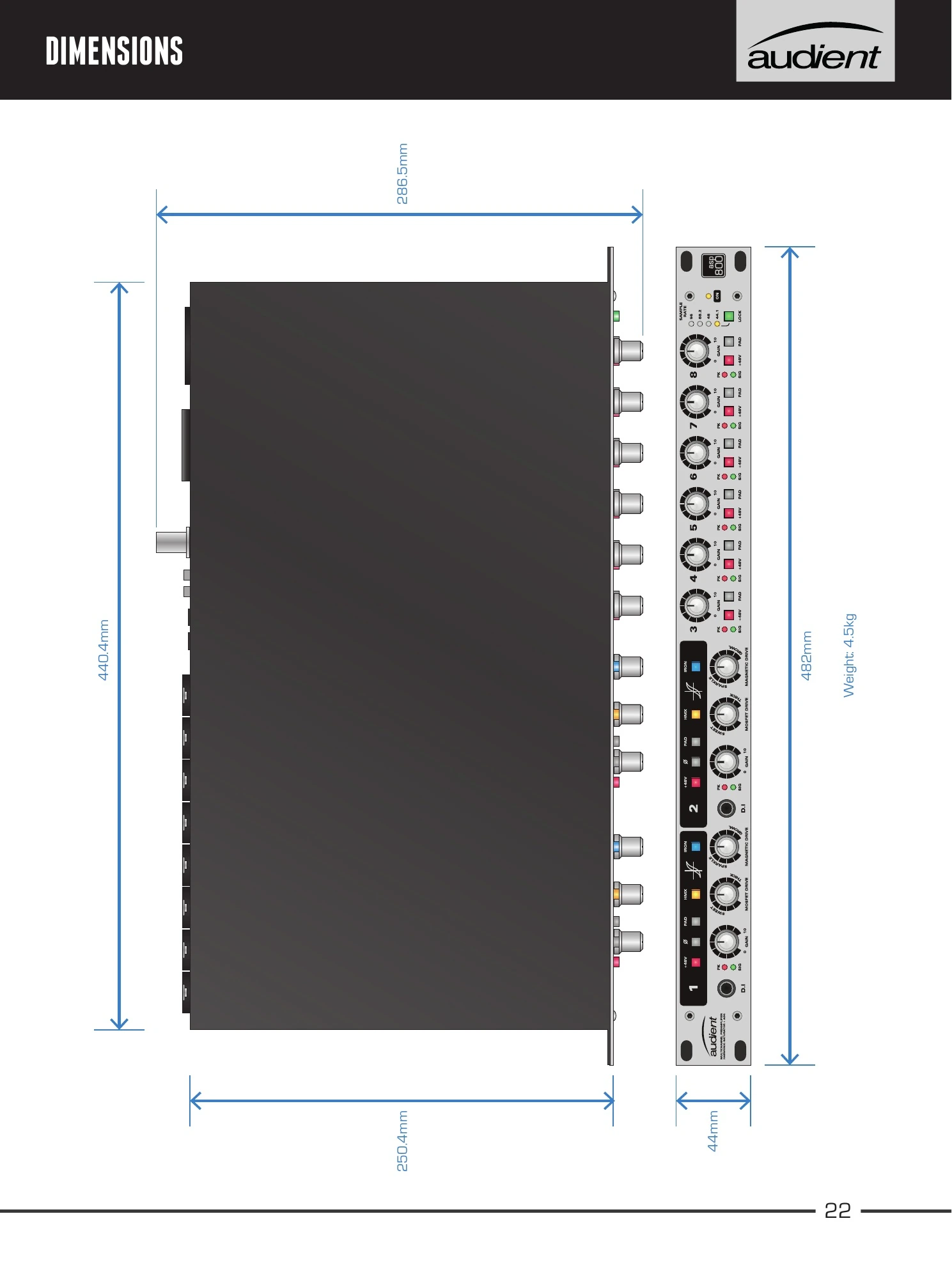

물리적 사양
| 사양 | 값 |
|---|
| 랙 크기 | 1RU |
| 너비 | 482 mm |
| 최대 깊이 | 286.5 mm |
| 도면에 표시된 섀시 깊이 | 250.4 mm |
| 높이 | 44 mm; 도면에는 44.04 mm도 표시됨 |
| 무게 | 4.5 kg |
