디지털 클로킹

디지털 시스템에는 하나의 Clock Master가 있어야 합니다. ASP800은 내부 클록을 사용하는 Master로 동작하거나 외부 워드 클록 소스에 Lock되는 Slave로 동작할 수 있습니다.

지원되는 샘플 레이트는 44.1, 48, 88.2 및 96 kHz입니다.

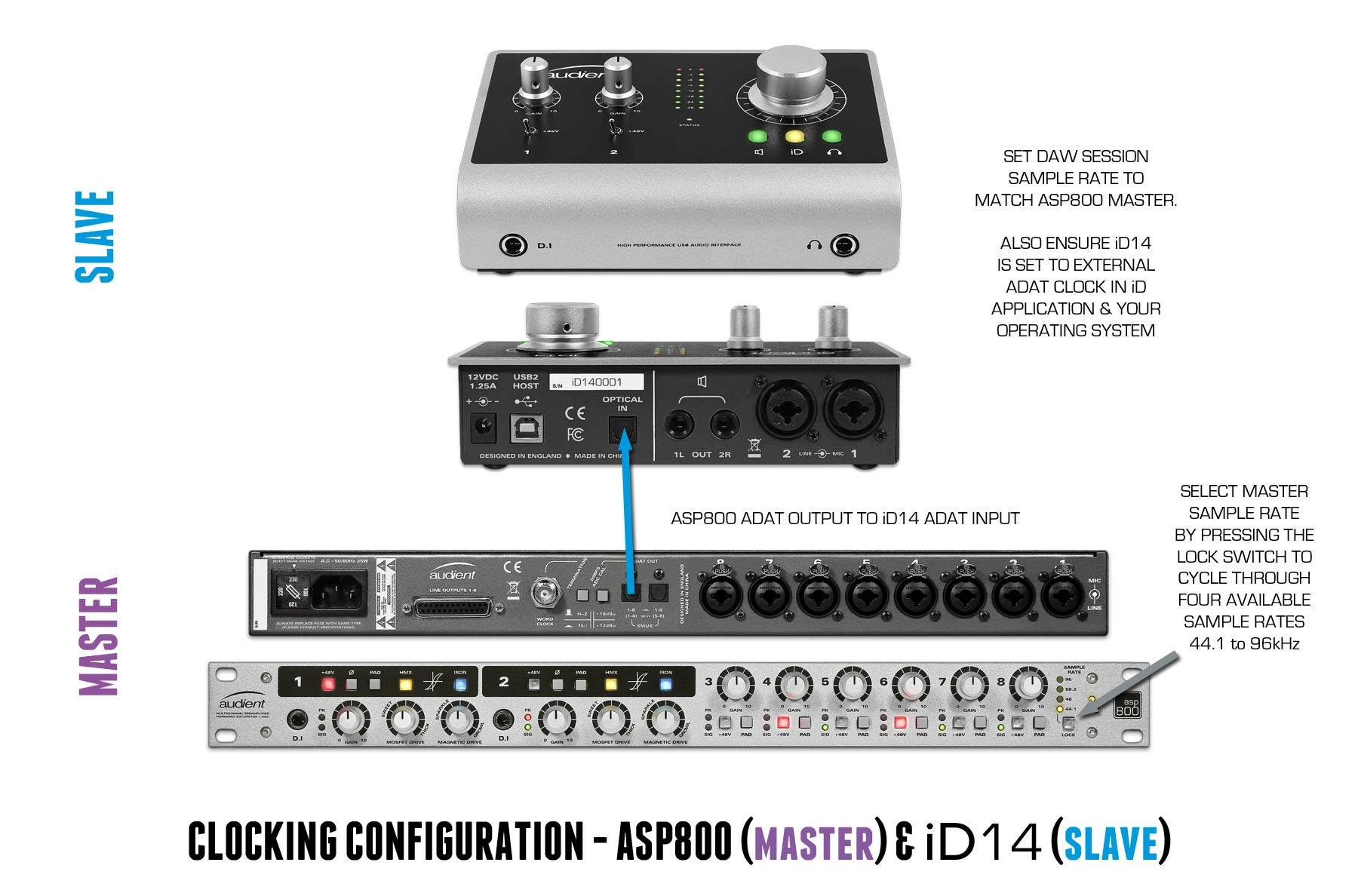

ASP800을 Clock Master로 사용

1. ASP800 ADAT 출력 하나 또는 둘 다를 인터페이스나 레코더에 연결합니다.
2. 필요한 샘플 레이트가 노란색 LED로 표시될 때까지 SAMPLE RATE를 누릅니다.
3. 수신 인터페이스, 레코더 및 DAW Session을 동일한 샘플 레이트로 설정합니다.
4. 수신 장치의 Clock Source를 해당 ADAT 입력으로 설정합니다.

수신 장치는 ASP800에서 선택한 샘플 레이트를 따라야 합니다.

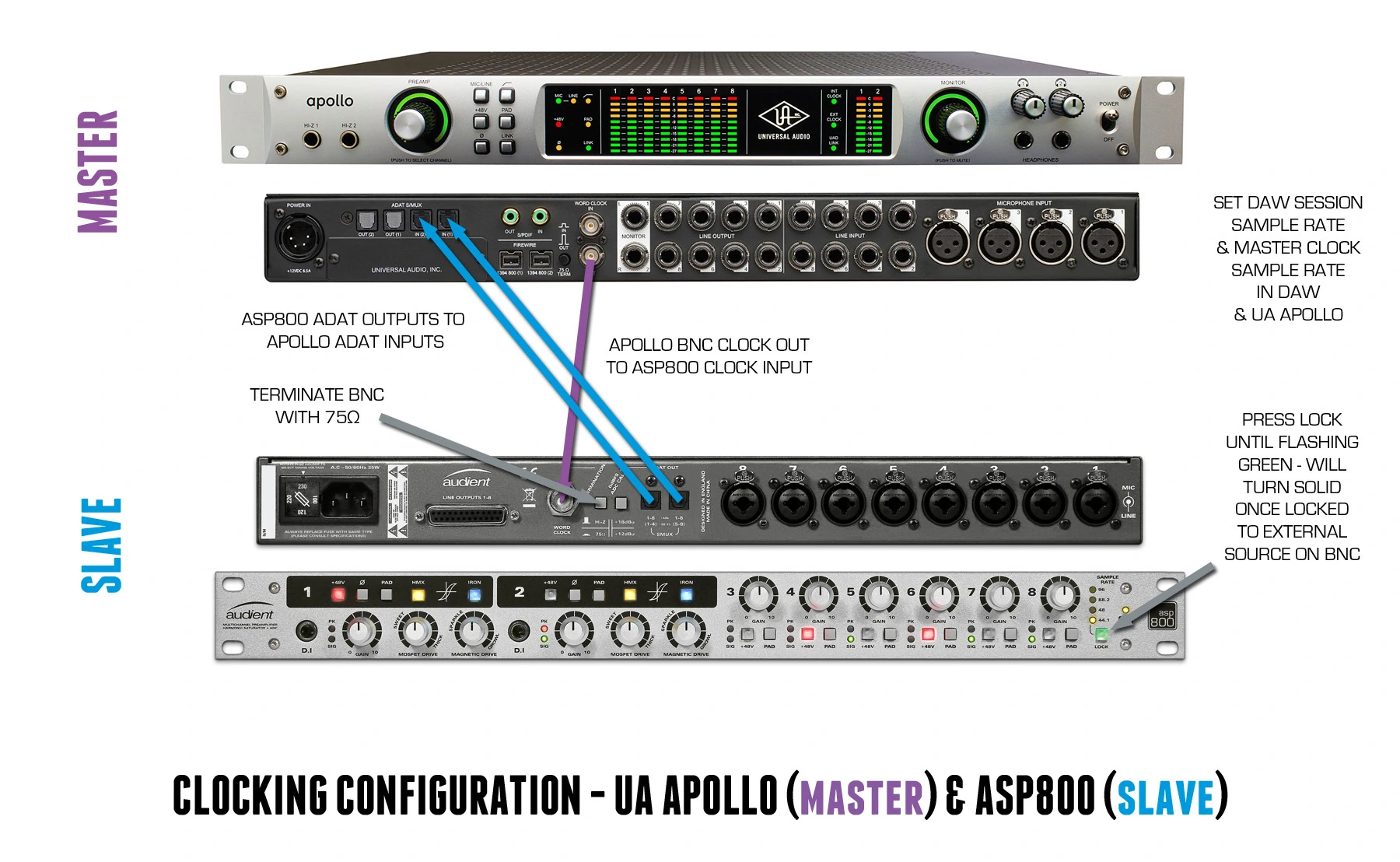

ASP800을 외부 클록 Slave로 사용

1. 75 Ω BNC 동축 케이블을 사용하여 Master Clock 출력을 ASP800 WORD CLOCK 입력에 연결합니다.
2. LOCK 스위치가 녹색으로 점멸할 때까지 SAMPLE RATE를 누릅니다. 외부 클록 모드가 선택됩니다.
3. 유효한 클록이 감지되면 녹색 표시등이 계속 켜집니다.
4. ASP800이 워드 클록 체인에서 유일한 장치이거나 마지막 장치인 경우 후면 패널의 75 Ω Termination 스위치를 켭니다.

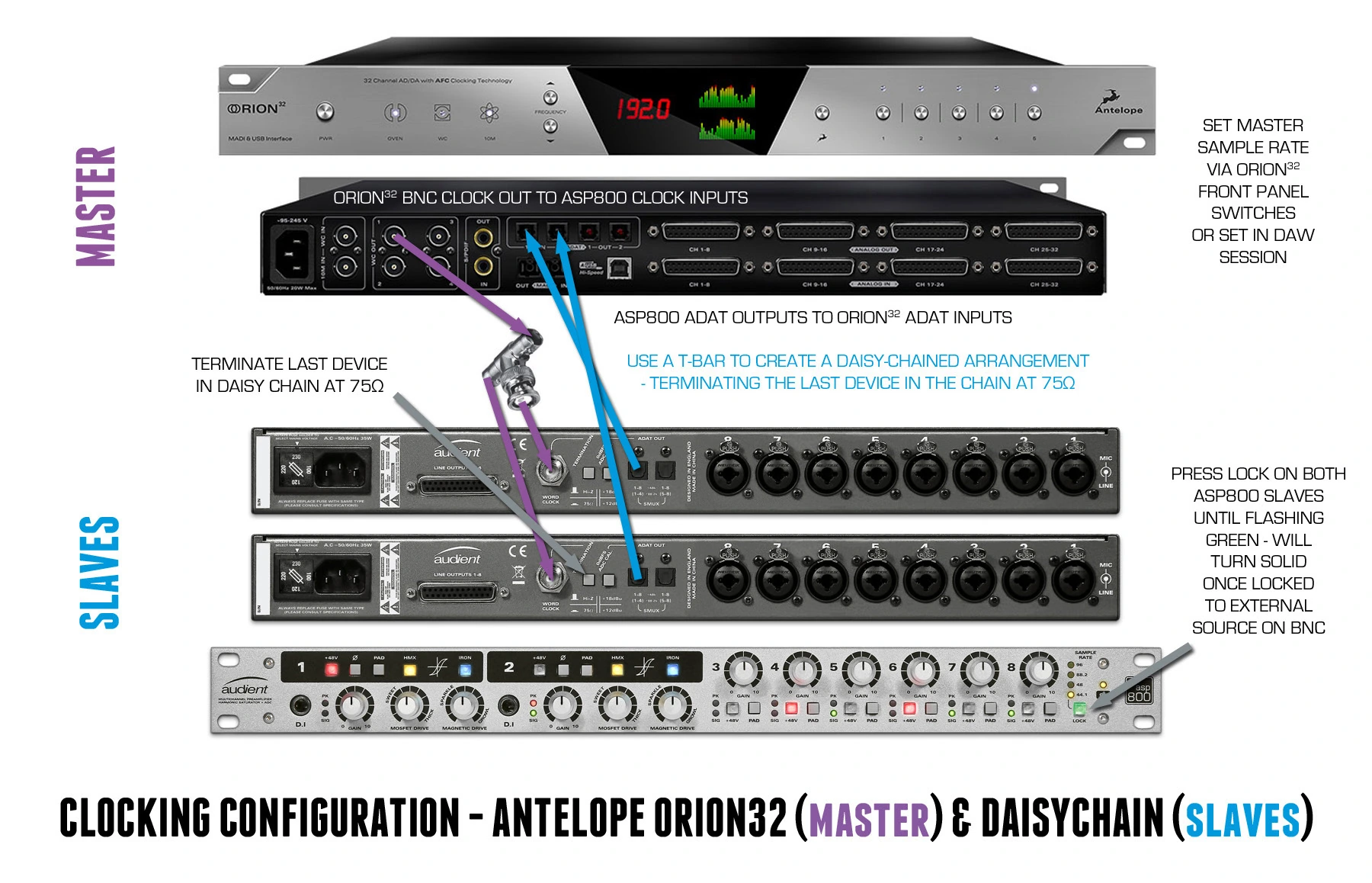

5. BNC T-Connector를 사용해 클록을 분배하는 경우 체인의 마지막 장치에만 75 Ω Termination을 적용하십시오.

important

시스템에서는 Clock Master를 하나만 사용하십시오. 잘못된 Master/Slave 구성, 샘플 레이트 불일치, 부적절한 케이블 또는 잘못된 Termination은 Click, Pop 또는 Lock 실패를 일으킬 수 있습니다.

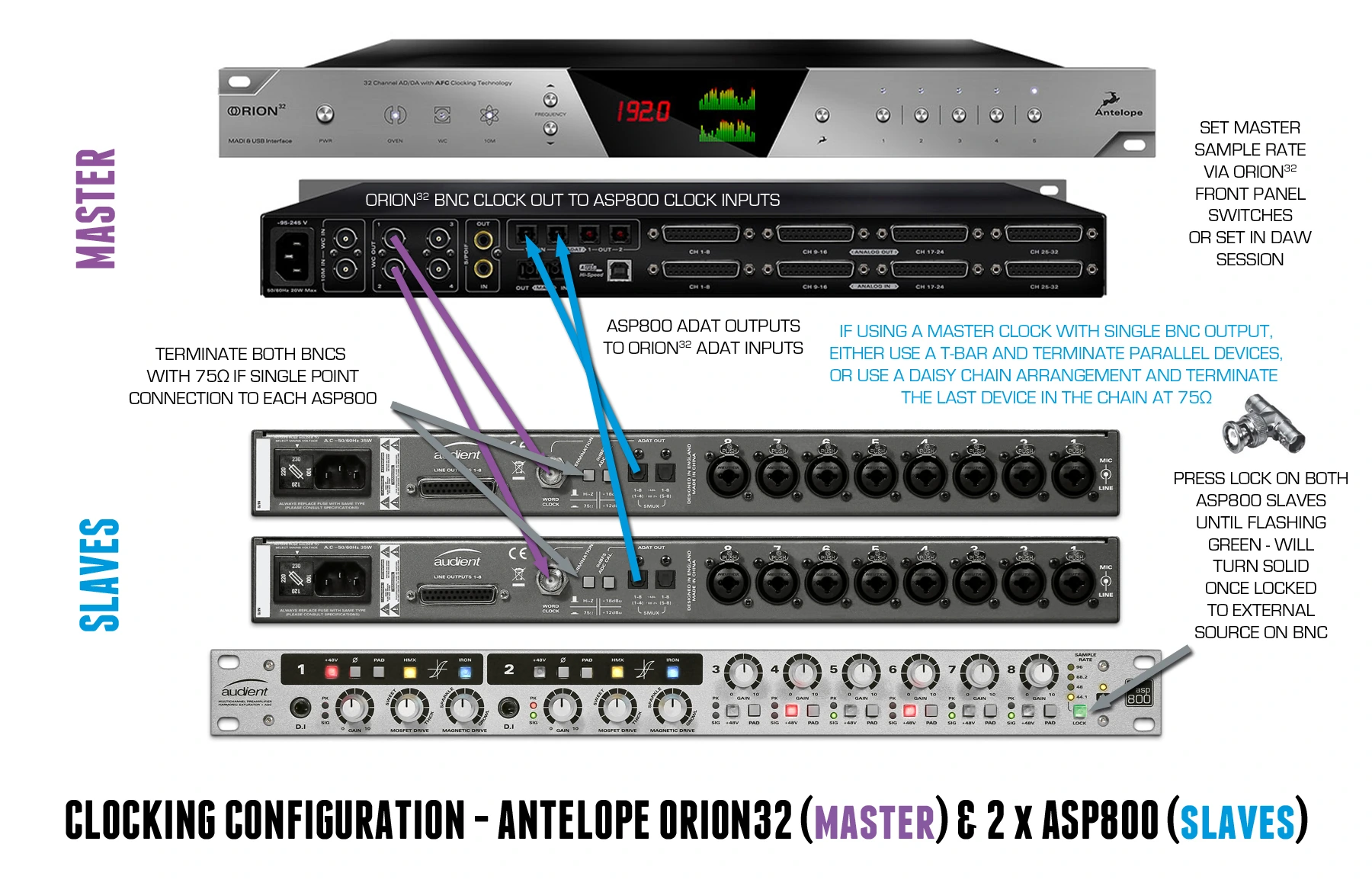

원본 매뉴얼의 예시 시스템
