デジタルクロッキング

デジタルシステムには、クロックマスターが 1台必要です。ASP800 は内部クロックを使用してマスターとして動作することも、外部 Word Clock ソースにロックしてスレーブとして動作することもできます。

対応サンプルレートは 44.1、48、88.2、96 kHz です。

ASP800 をクロックマスターとして使用する

1. ASP800 の ADAT 出力をインターフェースまたはレコーダーへ接続します。
2. 必要なサンプルレートが黄色 LED で表示されるまで SAMPLE RATE を押します。
3. 受信側のインターフェース、レコーダー、DAW セッションを同じサンプルレートに設定します。
4. 受信側機器のクロックソースを ADAT 入力に設定します。

受信側機器は ASP800 で選択したサンプルレートに追従します。

ASP800 を外部クロックのスレーブとして使用する

1. 75 Ω BNC 同軸ケーブルを使用して、マスタークロック出力を ASP800 の WORD CLOCK 入力へ接続します。
2. LOCK スイッチが緑色に点滅するまで SAMPLE RATE を押します。これで外部クロックモードが選択されます。
3. 有効なクロックが検出されると、緑色のインジケーターが点灯したままになります。
4. ASP800 が Word Clock チェーンで唯一の機器、または最後の機器の場合は、リアパネルの 75 Ω 終端スイッチを有効にします。
5. BNC T コネクターでクロックを分配する場合は、チェーンの最後の機器だけを 75 Ω で終端してください。

important

システム内のクロックマスターは 1台だけにしてください。マスター／スレーブ設定の誤り、サンプルレートの不一致、不適切なケーブル、誤った終端設定は、クリックノイズやポップノイズ、またはクロックにロックできない原因になります。

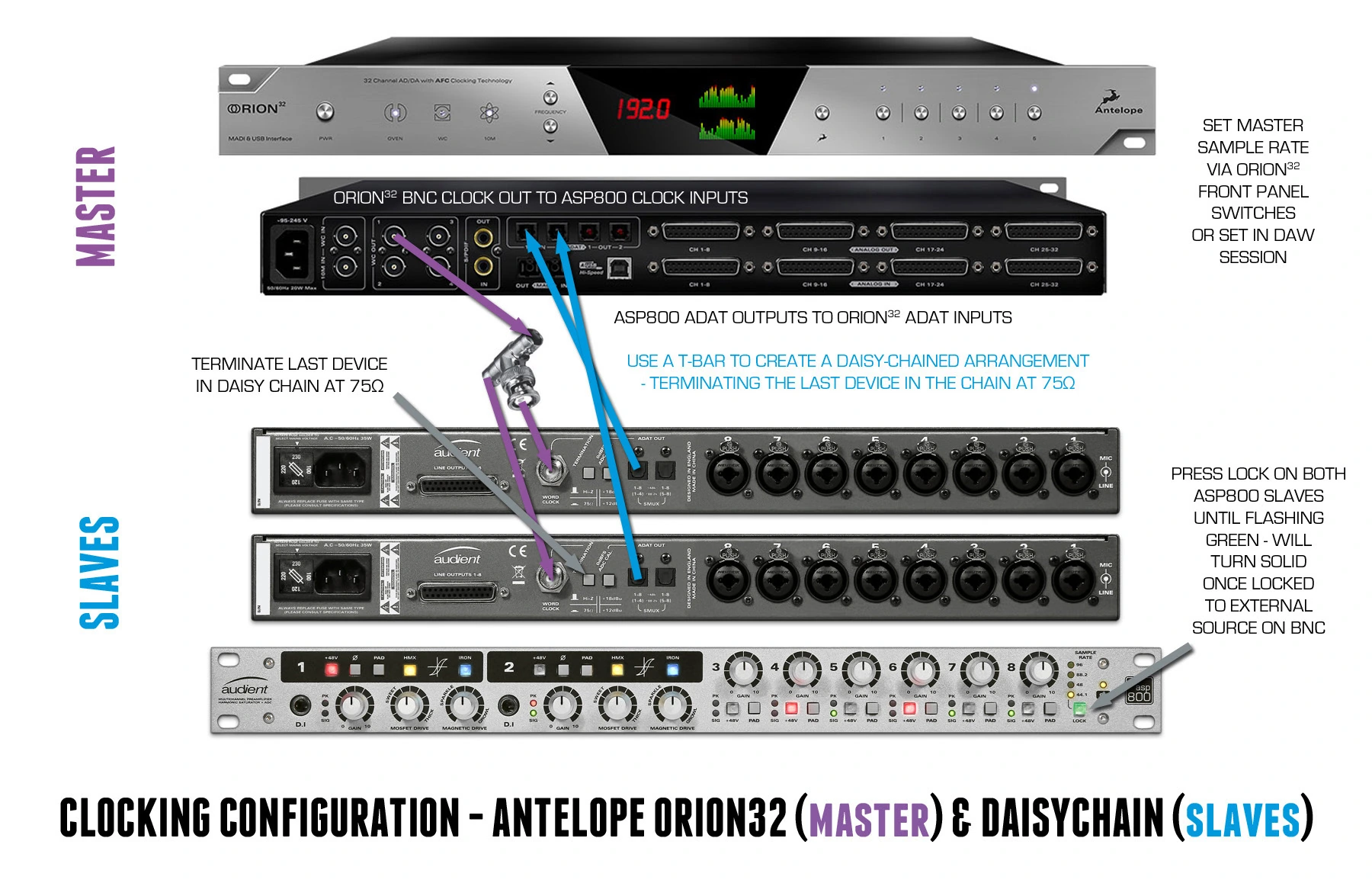

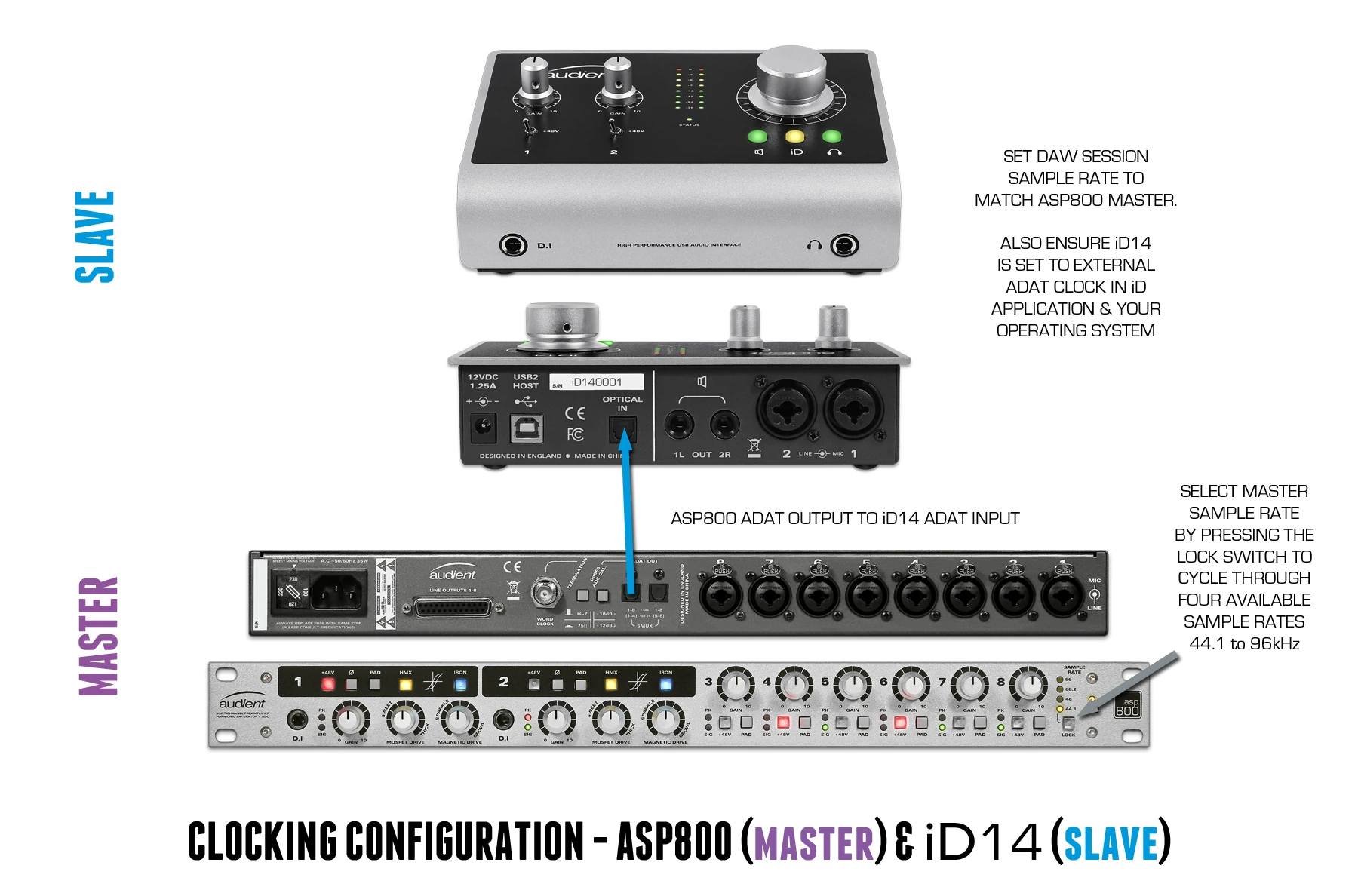

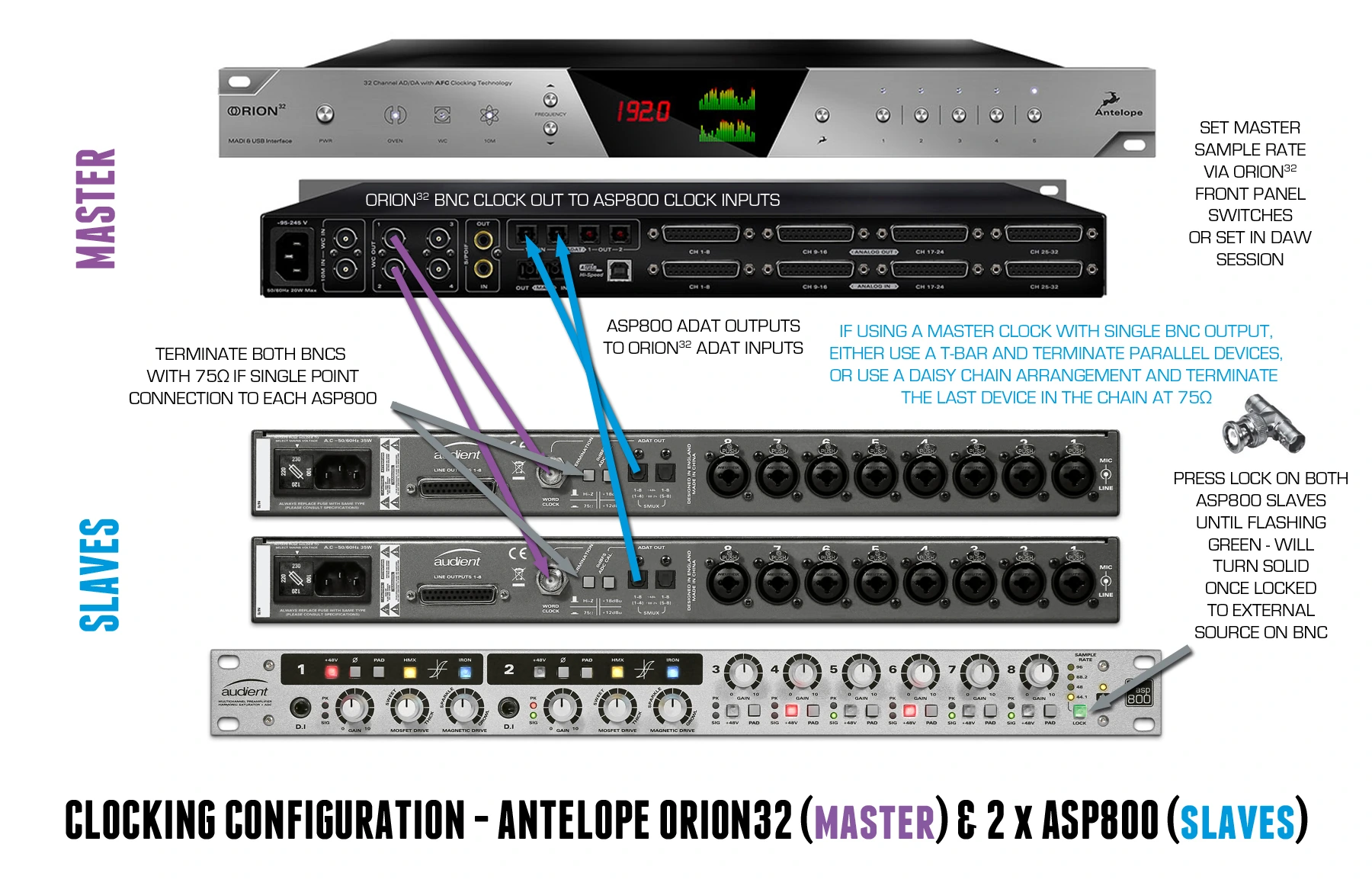

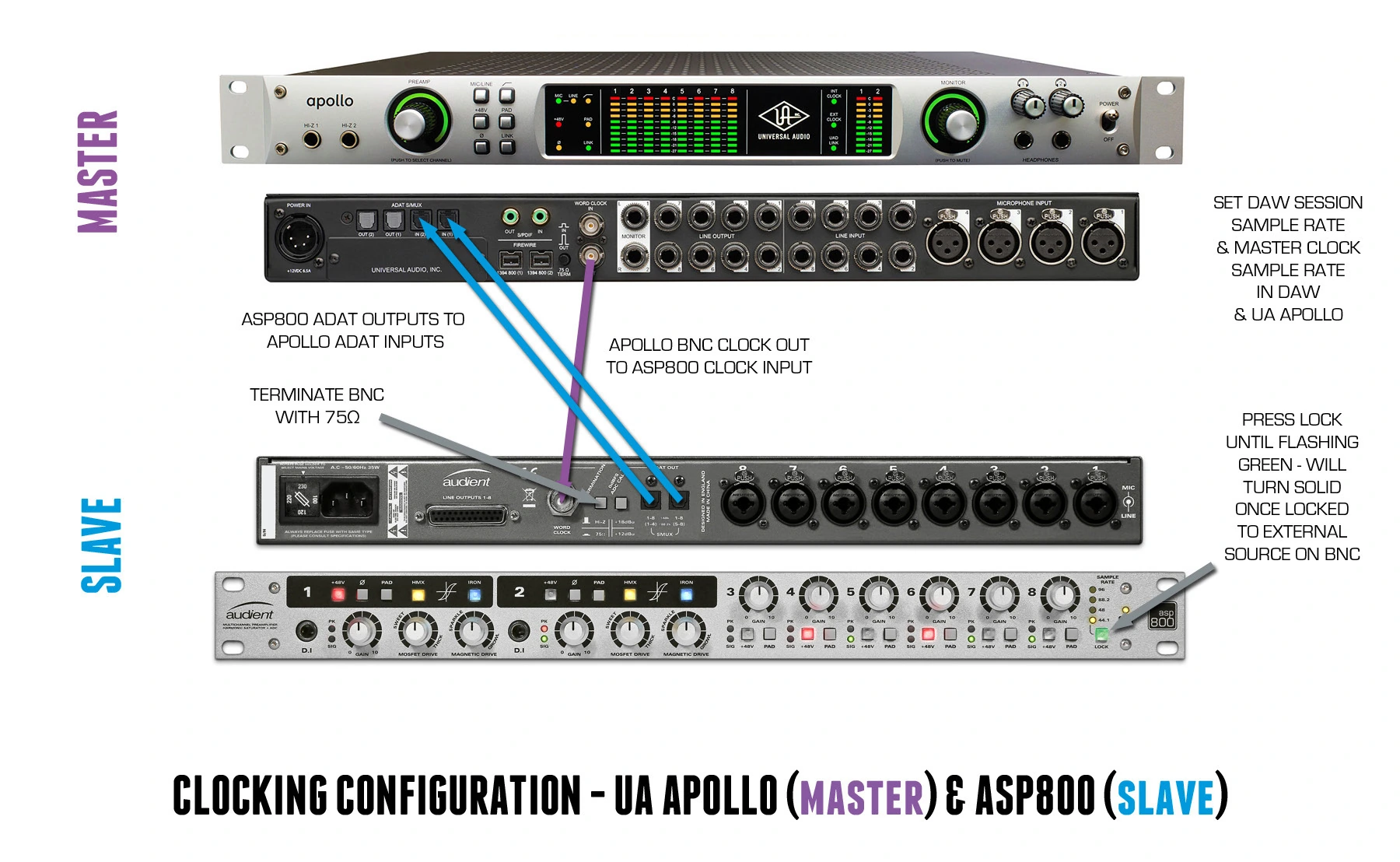

クロッキングシステムの例
