数字时钟

数字系统必须只有一个时钟主设备。ASP800 可以使用内部时钟作为主设备，也可以锁定到外部字时钟源并作为从设备工作。

支持的采样率为 44.1、48、88.2 和 96 kHz。

将 ASP800 用作时钟主设备​

  1. 将 ASP800 的一个或多个 ADAT 输出连接到音频接口或录音设备。
  2. 按 SAMPLE RATE，直到黄色 LED 指示所需采样率。
  3. 将接收音频接口、录音设备和 DAW 工程设置为相同采样率。
  4. 将接收设备的时钟源设置为其 ADAT 输入。

接收设备应跟随 ASP800 上选择的采样率。

将 ASP800 用作外部时钟从设备​

  1. 使用 75 Ω BNC 同轴线缆，将主时钟输出连接到 ASP800 的 WORD CLOCK 输入。
  2. 按 SAMPLE RATE，直到 LOCK 开关绿灯闪烁。这会选择外部时钟模式。
  3. 检测到有效时钟后，绿色指示灯会持续亮起。
  4. 如果 ASP800 是字时钟链中唯一或最后一个设备，请启用后面板 75 Ω 终端开关。
  5. 如果使用 BNC T 型接头分配时钟，只在链路最后一个设备上进行 75 Ω 终端匹配。
important

系统中只能使用一个时钟主设备。主/从配置错误、采样率不匹配、线缆不合适或终端设置错误，都可能导致咔嗒声、爆音或无法锁定。

来源手册中的系统示例​

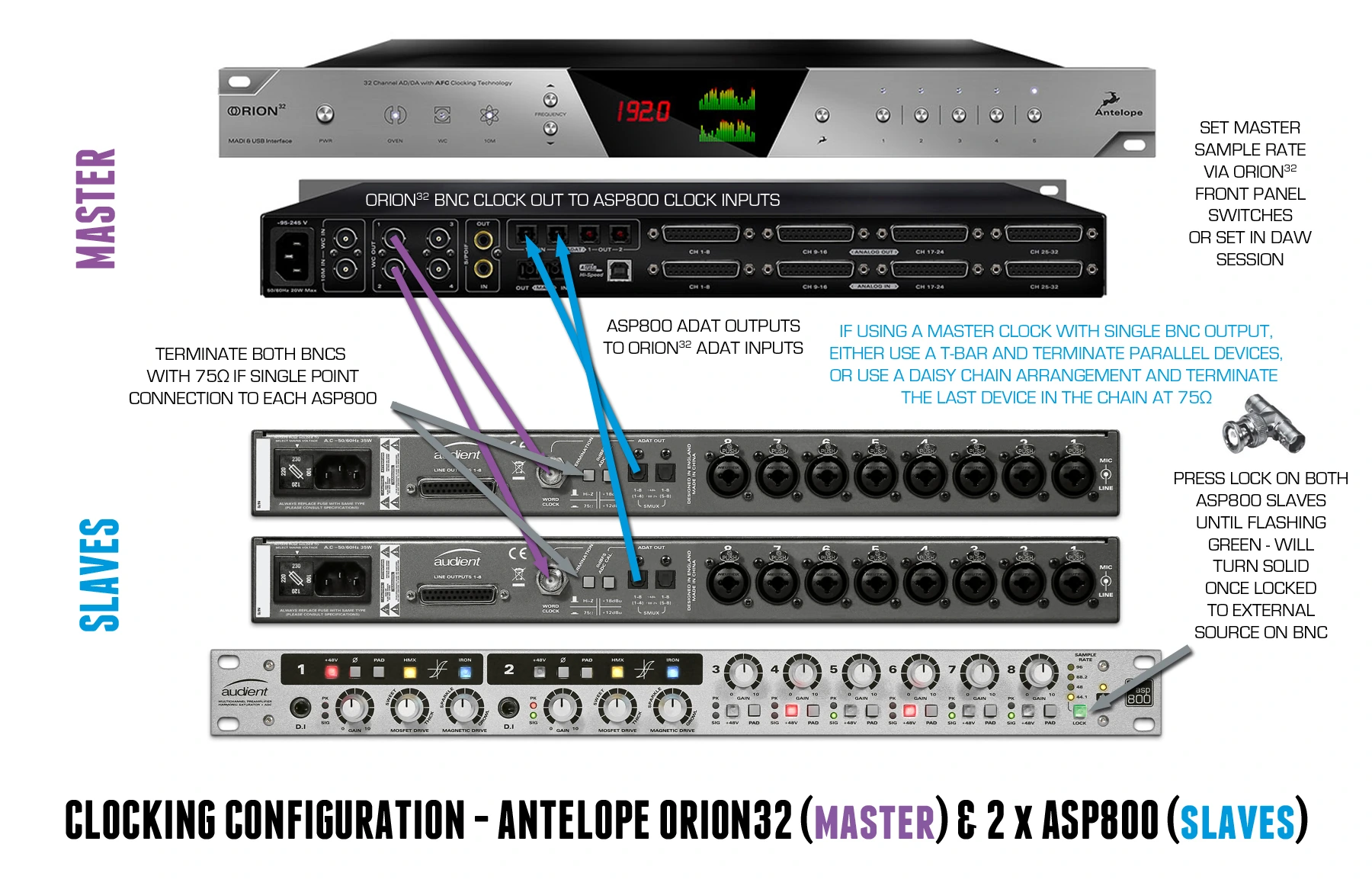

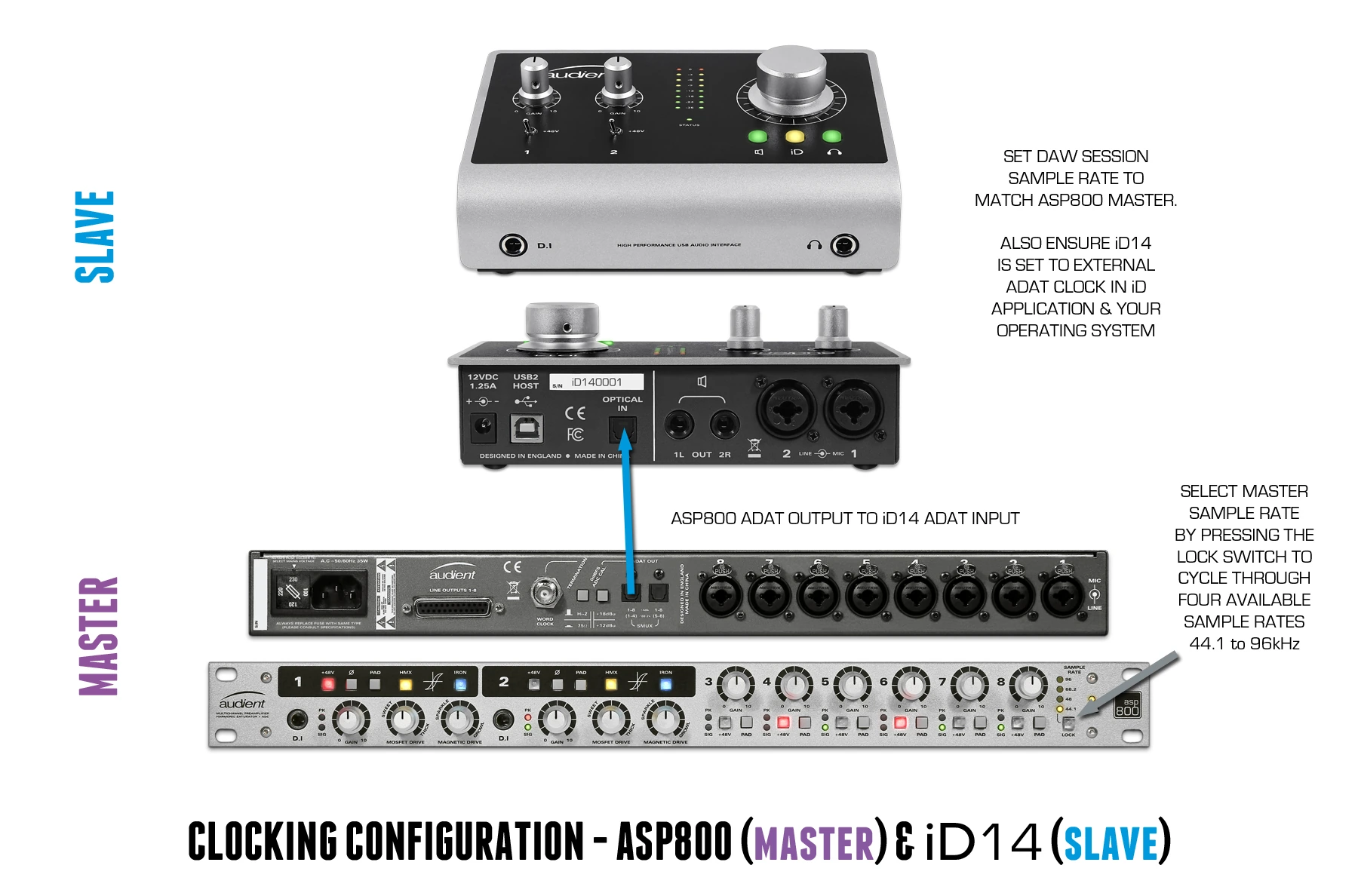

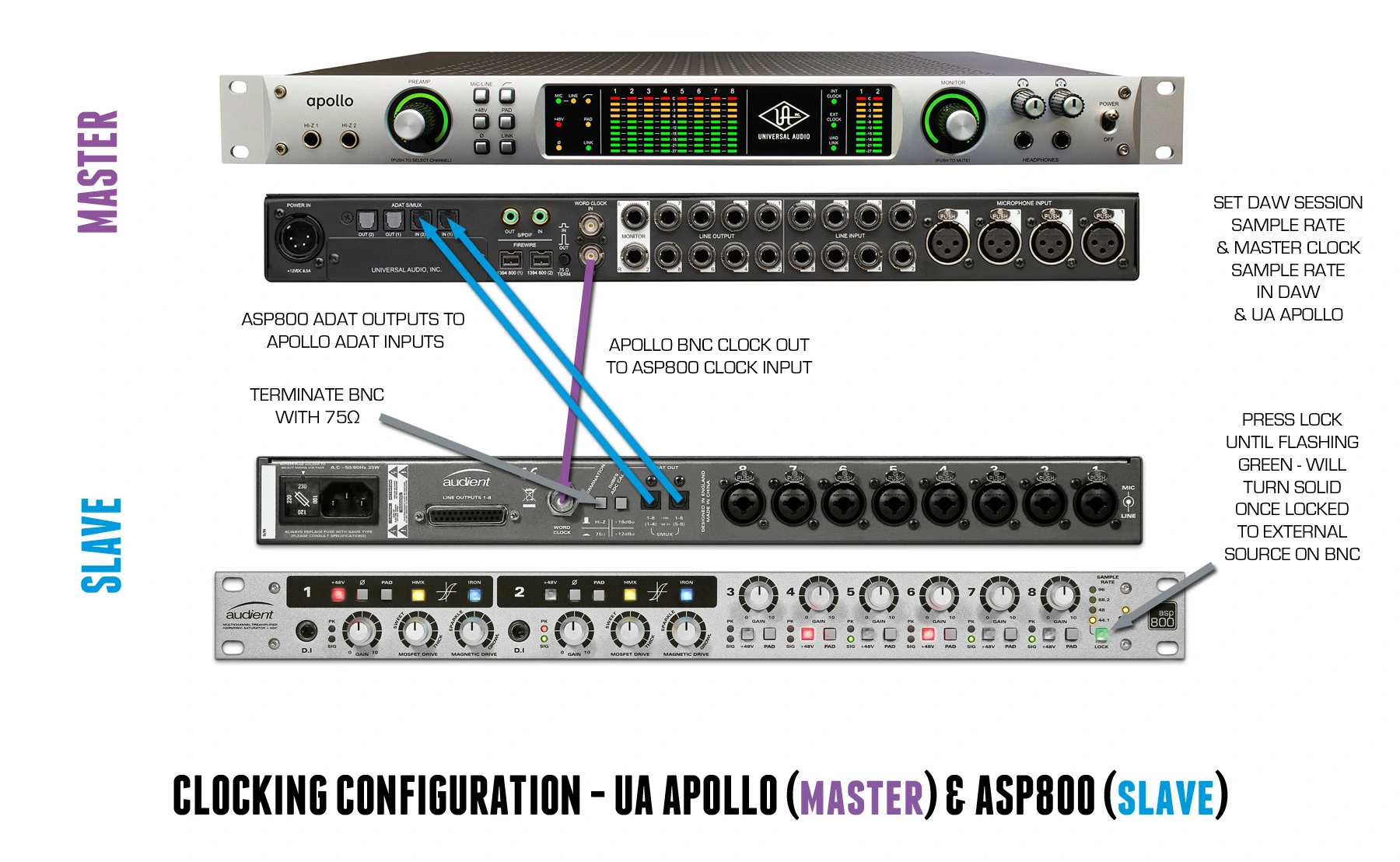

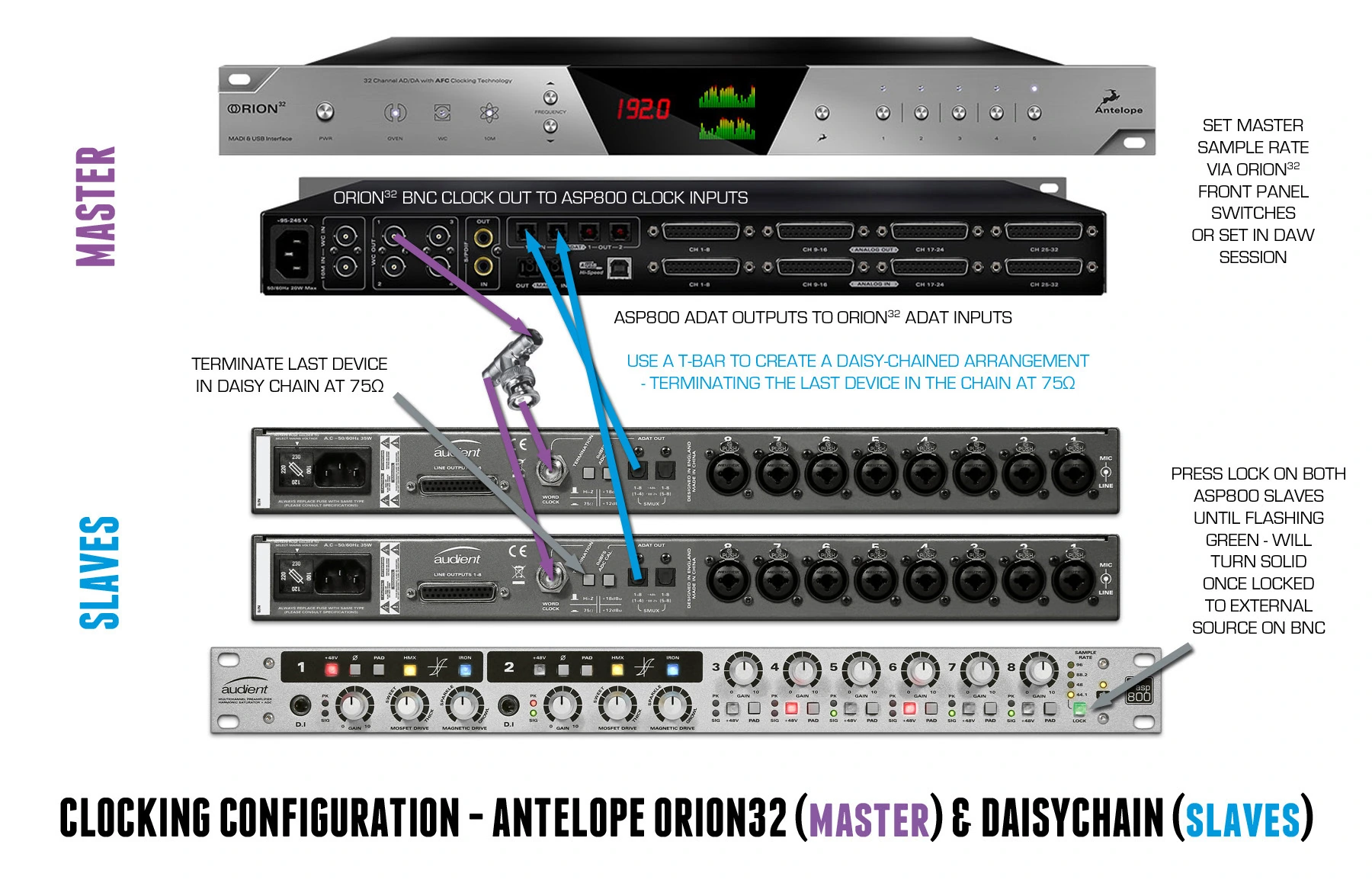

ASP800 时钟示例，音频接口作为从设备工作 ASP800 时钟示例，多个设备作为从设备工作 ASP800 时钟示例，Audient iD22 作为主设备工作 ASP800 时钟示例，iD22 和 Digidesign 设备作为从设备工作
