麦克风前置放大器
测量点为平衡 DB25 模拟输出。
| 规格 | 数值 |
|---|
| 麦克风增益 | 0–70 dB |
| 可切换 Pad | −15 dB，所有通道 |
| 线路增益 | −10 至 60 dB；启用 Pad 时为 −25 至 45 dB |
| 幻象电源 | 每通道 48 V ±4 V，10 mA |
| 麦克风 EIN | <−127.0 dBu |
| CMRR | 100 Hz 至 2 kHz 范围内 >80 dB |
| 最大输入电平 | +20 dBu；启用 Pad 时 +35 dBu |
| 麦克风输入阻抗 | >2 kΩ 平衡；约 2.2 kΩ |
| 线路输入阻抗 | >8 kΩ 平衡；约 8.6 kΩ |
| 频率响应 | 最小增益时 ±0.5 dB，10 Hz–100 kHz |
| 串扰 | <−90 dBu，10 Hz–10 kHz |
| 0 dBu、1 kHz 时 THD+N | <0.003% (−90.5 dBu)，以三次谐波为主 |
| SNR | 最小增益时 >90 dB |
| XLR 接线 | Pin 2 热端，pin 3 冷端，pin 1 屏蔽 |
| 1/4 英寸 TRS 接线 | Tip 热端，Ring 冷端，Sleeve 屏蔽 |
独立 JFET D.I.
通过麦克风前置放大器电路测量。
| 规格 | 数值 |
|---|
| D.I. 增益 | 0 dB 单位增益，随后进入 0–70 dB 前置放大器范围 |
| 最大输入电平 | +17 dBu |
| 输入阻抗 | 1 MΩ 非平衡 |
| 频率响应 | ±0.5 dB，10 Hz–50 kHz |
| 0 dBu、1 kHz 时 THD+N | <0.01% (−80 dBu)，以二次和三次谐波为主 |
| SNR | 最小增益时 >85 dB |
| 1/4 英寸 TS 接线 | Tip 热端，Sleeve 屏蔽 |
平衡模拟线路输出
| 规格 | 数值 |
|---|
| 输出电路 | 接地感应补偿 |
| 最大输出电平 | +22 dBu |
| 输出阻抗 | <200 Ω 接地感应；<100 Ω 非平衡 |
| 接口 | 8 通道、25 针 Tascam 格式 DB25 |
A-D 转换器
按照 AES-17 测量，不经过麦克风前置放大器。
| 规格 | 数值 |
|---|
| 芯片组 | Burr-Brown PCM4204，24-bit PCM |
| 数字参考电平 | 可选：0 dBFS = +18 dBu 或 +12 dBu |
| 频率响应 | ±0.1 dB，20 Hz 至 Fs/2 (Nyquist) |
| 串扰 | 1 kHz 时 <−110 dBFS；10 kHz 时 <−90 dBFS |
| −1 dBFS、1 kHz 时 THD+N | 0.0015% (−96.5 dB) |
| −6 dBFS、1 kHz 时 THD+N | 0.0009% (−101 dB) |
| 动态范围 | 113.5 dB 非加权；116.0 dB A 计权 |
| 峰值 LED 校准点 | −2 dBFS，随参考电平变化 |
| Signal LED 校准点 | −38 dBFS，随参考电平变化 |
数字输出与时钟
| 规格 | 数值 |
|---|
| ADAT SMUX | 8 通道，44.1–96 kHz |
| 时钟 | 内部晶振或外部时钟源 |
| 字时钟输入 | 75 Ω BNC，带可切换 75 Ω 终端 |
HMX MOSFET 饱和器
| 规格 | 数值 |
|---|
| 0 dBu、最小 Drive、1 kHz 时 THD+N | 0.35%，仅二次和三次谐波 |
| 0 dBu、最大 Drive、1 kHz 时 THD+N | 2.73%，以二次至四次谐波为主 |
| 最小 drive 时的噪声 | −73 dBu，来源手册形容为“像一台老式电子管放大器” |
| 对频率响应的影响 | 30–150 Hz 低频强调 |
| 波形塑形 | 非对称、类似电子管的软削波 |
HMX 使用预加重和去加重滤波，并采用三级串联的 Class-A MOSFET 放大器。Drive 改变时，其输出电平保持恒定。来源手册还指出，增加的噪声可以在 DAW 内起到模拟抖动（analogue dither）的作用。
IRON 变压器饱和器
| 规格 | 数值 |
|---|
| 0 dBu、最小 Drive、1 kHz 时 THD+N | 0.11%，以二次和三次谐波为主 |
| 0 dBu、最大 drive、1 kHz 时 THD+N | 0.006%；来源手册指出，随着驱动器负载变化，失真会变得更干净 |
| 300 Hz 以下低频 THD+N | 随电平和频率复杂变化；会使低频内容产生失真 |
| 最小 drive 时的噪声 | −84 dBu，来源手册形容为“像一台 2 英寸磁带机” |
| 对频率响应的影响 | 4–15 kHz 起产生上升的 高频提升/共振 |
| 波形塑形 | 对称磁回路饱和、瞬态塑形和相位偏移 |
IRON 将磁芯饱和与驱动和恢复放大器中的少量非对称饱和结合起来。1:1 变压器的次级负载会塑造高频响应。
| 规格 | 数值 |
|---|
| 设计 | 低噪声、屏蔽式线性 PSU，使用定制变压器；无风扇工作 |
| 最大功耗 | 35 W |
| 内部直流电源轨 | ±15 V、+48 V、+32 V 和 +9 V |
| 可选市电电压 | 100、120、220 或 230 V AC |
| 保险丝 | 220–250 V 使用 T200mA，90–120 V 使用 T315mA；延时慢熔型 |
物理规格

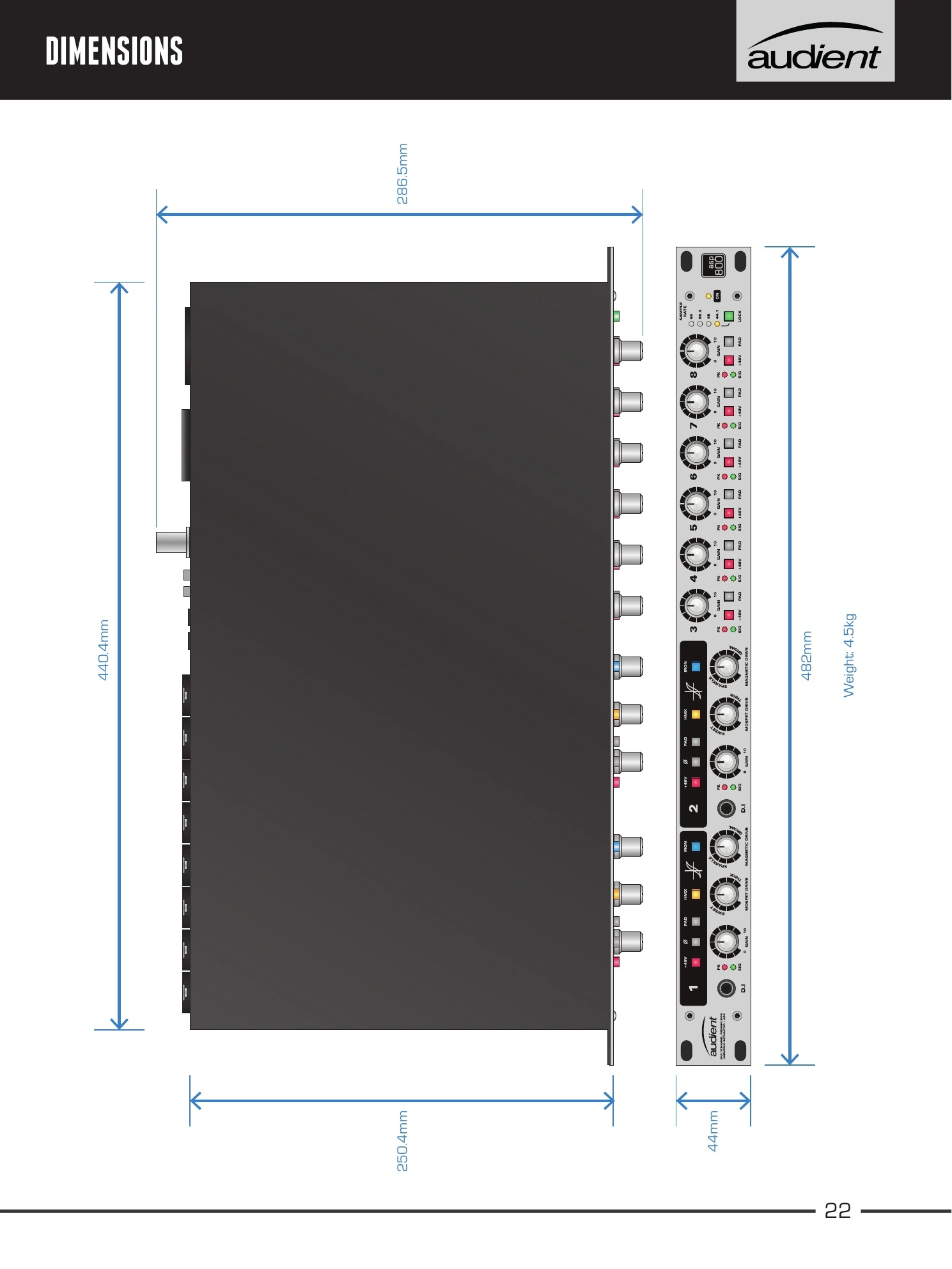

| 规格 | 数值 |
|---|
| 机架尺寸 | 1RU |
| 宽度 | 482 mm |
| 最大深度 | 286.5 mm |
| 尺寸图所示机箱深度 | 250.4 mm |
| 高度 | 44 mm；尺寸图同时标注 44.04 mm |
| 重量 | 4.5 kg |
