Digital Clocking

Digital सिस्टम में एक क्लॉक मास्टर होना चाहिए। ASP800 मास्टर के रूप में अपने इंटरनल क्लॉक से operate कर सकता है, या slave के रूप में एक्सटर्नल वर्ड क्लॉक सोर्स पर lock कर सकता है।

सपोर्टेड सैंपल रेट्स 44.1, 48, 88.2 और 96 kHz हैं।

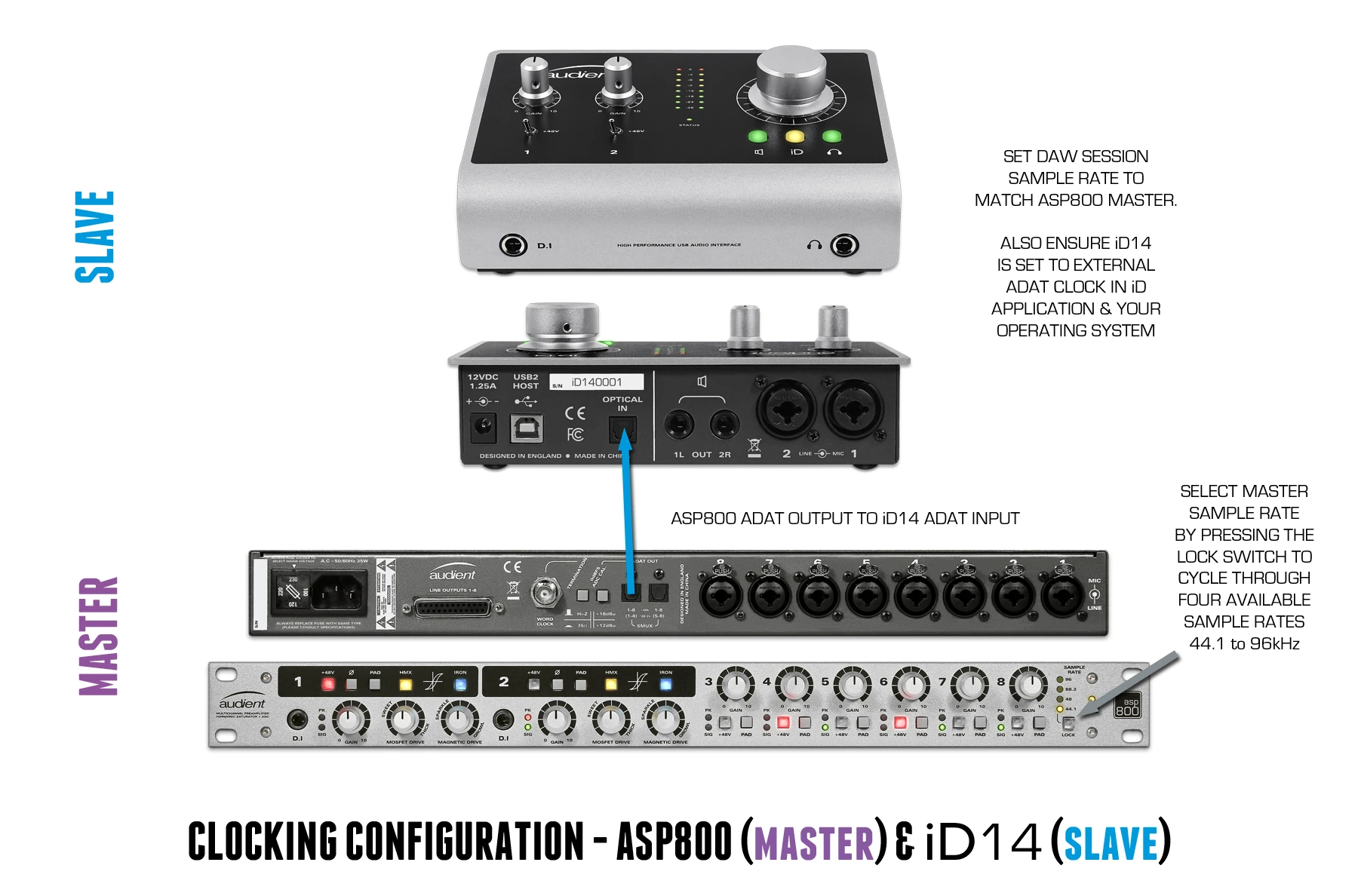

ASP800 को क्लॉक मास्टर के रूप में उपयोग करें

1. ASP800 ADAT आउटपुट या आउटपुट्स को इंटरफ़ेस या recorder से कनेक्ट करें।
2. ज़रूरी सैंपल रेट yellow LED से indicate होने तक SAMPLE RATE दबाएँ।
3. Receiving इंटरफ़ेस, recorder और DAW सेशन को उसी सैंपल रेट पर सेट करें।
4. Receiving डिवाइस का क्लॉक सोर्स उसके ADAT इनपुट पर सेट करें।

Receiving डिवाइस को ASP800 पर चुना हुआ सैंपल रेट फ़ॉलो करना चाहिए।

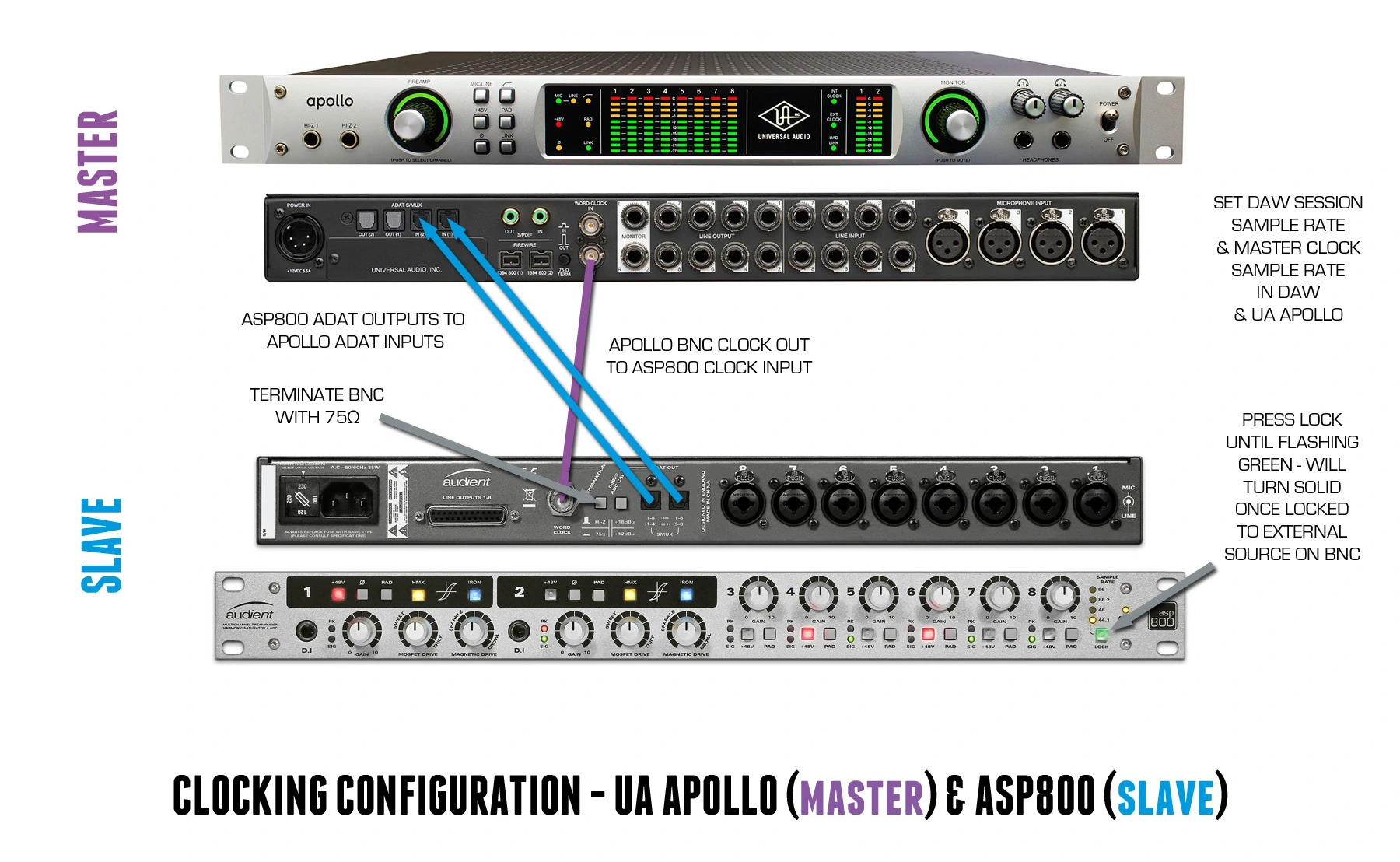

ASP800 को एक्सटर्नल-क्लॉक slave के रूप में उपयोग करें

1. 75 Ω BNC coaxial केबल से मास्टर क्लॉक आउटपुट को ASP800 WORD CLOCK इनपुट से कनेक्ट करें।
2. LOCK स्विच green flash करने तक SAMPLE RATE दबाएँ। इससे एक्सटर्नल-क्लॉक मोड सिलेक्ट होता है।
3. वैलिड क्लॉक detect होने पर green इंडिकेटर solid हो जाता है।
4. यदि ASP800 वर्ड क्लॉक chain में एकमात्र या अंतिम डिवाइस है, रियर-पैनल 75 Ω टर्मिनेशन स्विच engage करें।

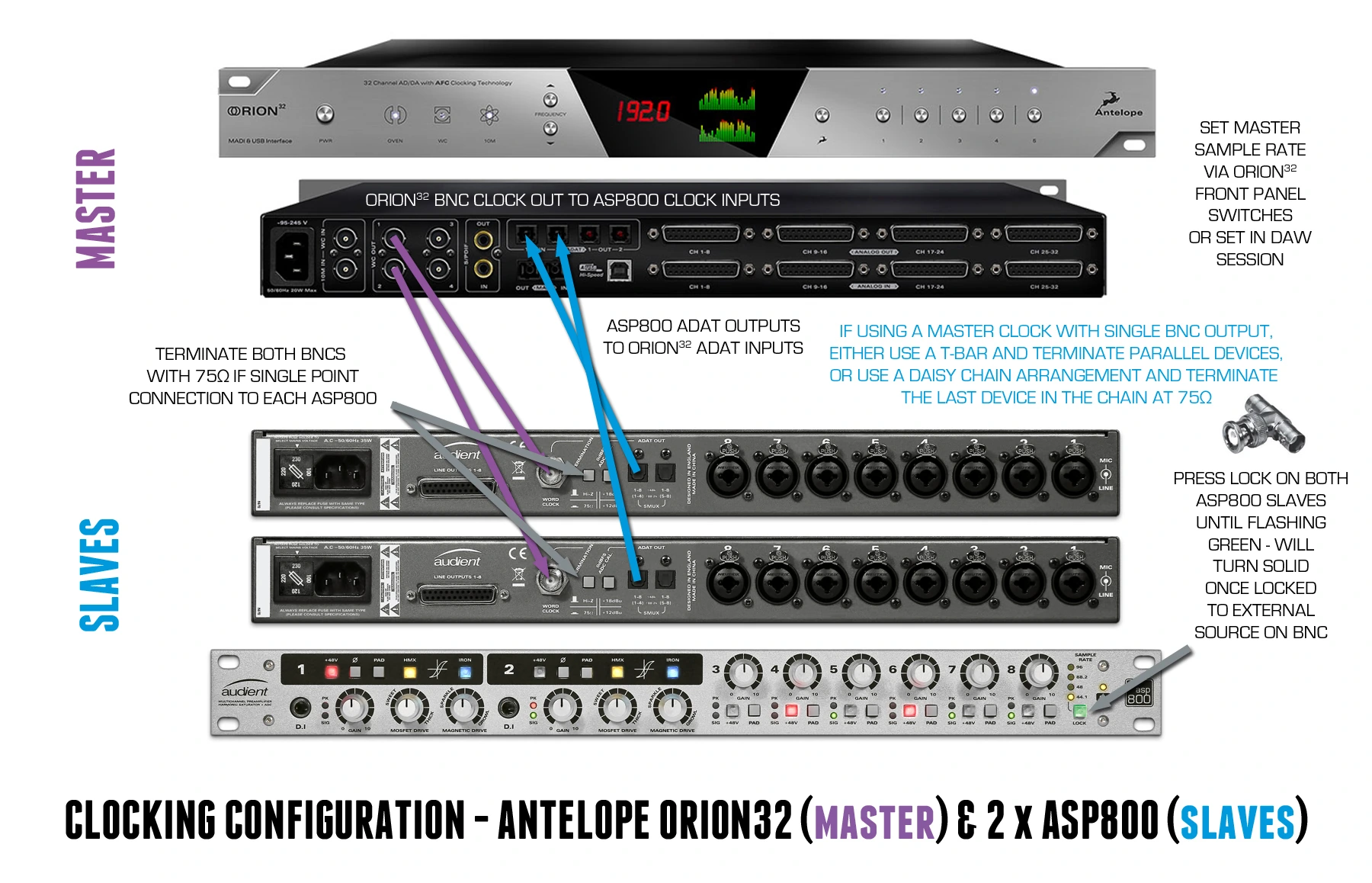

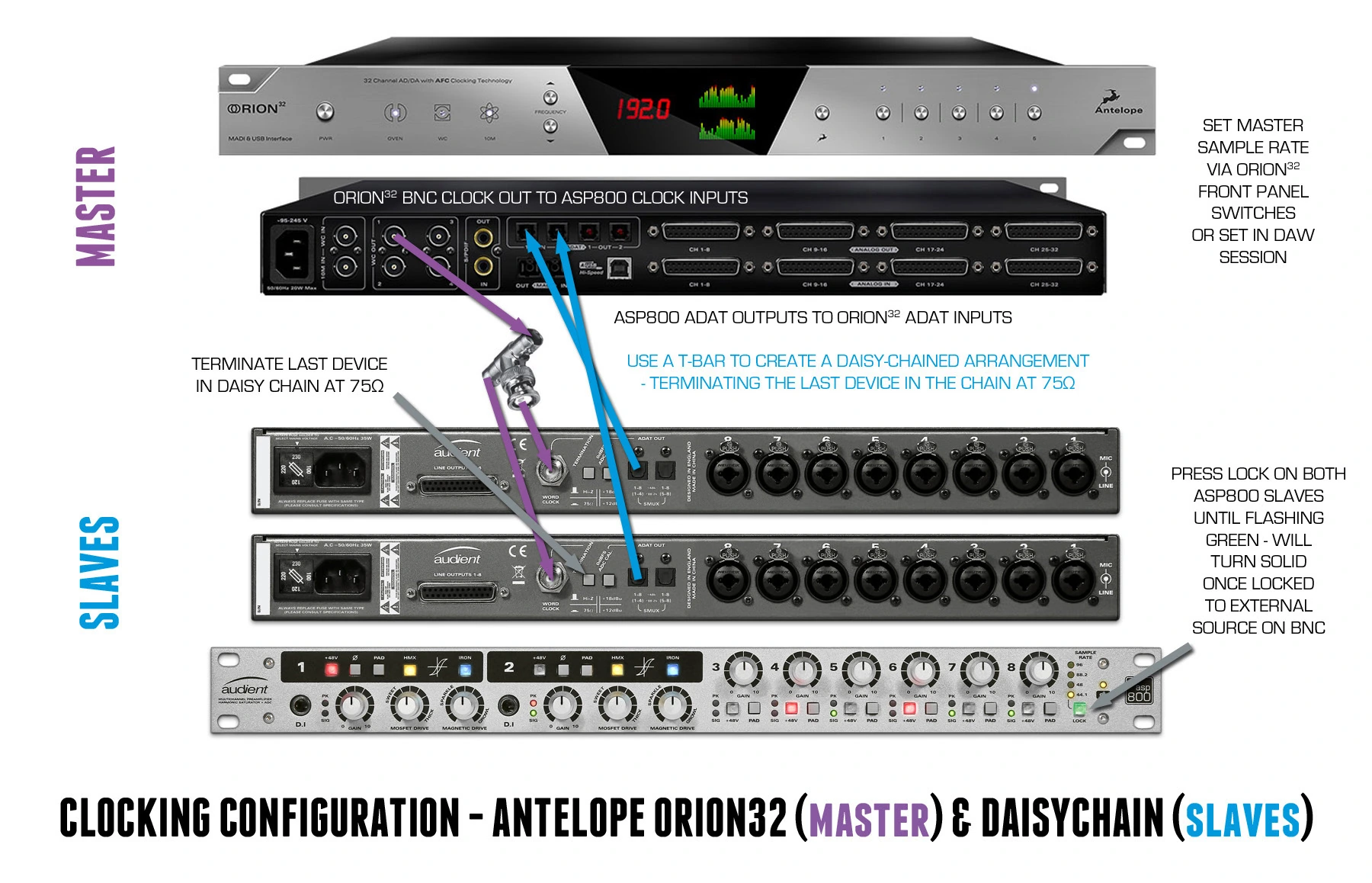

5. क्लॉक distribute करने के लिए BNC T-कनेक्टर उपयोग करने पर केवल chain के अंतिम डिवाइस को 75 Ω पर terminate करें।

important

सिस्टम में केवल एक क्लॉक मास्टर उपयोग करें। गलत मास्टर/slave कॉन्फ़िगरेशन, sample-rate mismatch, unsuitable cabling या incorrect टर्मिनेशन clicks, pops या lock न होने का कारण बन सकते हैं।

सोर्स manual के example systems
