HMX और IRON RETRO चैनल्स

चैनल्स 1 और 2 में दो इंडिपेंडेंट, variable एनालॉग colour stages हैं। HMX या IRON को उसके स्विच से engage करें, फिर corresponding drive कंट्रोल का उपयोग करें। इन stages को माइक्रोफ़ोन, लाइन या इंस्ट्रूमेंट सिग्नल्स पर अलग-अलग या साथ में उपयोग किया जा सकता है।

HMX — colour stage 1​

HMX discrete Class-A MOSFET circuitry का उपयोग करके smooth, asymmetrical harmonic distortion बनाता है, जो valve saturation जैसा महसूस होता है। इसे strong low-frequency waveshaping और लगभग 50 Hz पर +2.5 dB tape-head bump जैसी subtle frequency-response shift के लिए voiced किया गया है।

यह stage मुख्य रूप से second-, third- और fourth-order harmonics बनाता है। इसके तीन Class-A गेन stages series में saturate होते हैं, और low-frequency colouration बढ़ाने के लिए pre-emphasis तथा de-emphasis filtering का उपयोग होता है।

HMX कंट्रोल drive stage द्वारा जोड़े गए लेवल की भरपाई करते हुए distortion की मात्रा बदलता है। इससे loudness bias कम रखते हुए A/B comparison करना आसान होता है।

HMX बेस पर खास तौर पर अच्छा काम करता है। रिकॉर्डिंग या मिक्सिंग के दौरान बेस guitar, 808 और बेस synth सिग्नल्स पर इसे आज़माएँ।

IRON — colour stage 2​

IRON एक custom-made British 1:1 600 Ω transformer का उपयोग करता है, जिसे discrete Class-A MOSFET नेटवर्क drive करता है। यह magnetic-tape saturation जैसा symmetrical harmonic distortion बनाता है।

Magnetic core कई संबंधित effects बनाता है:

  • Magnetic hysteresis के कारण transient shaping, जिसमें core energy स्टोर करता है
  • Transformer core में magnetic energy भरने पर low-frequency saturation
  • Core resonance और damping के कारण phase shift तथा airy frequency-response बदलाव
  • Class-A MOSFET drive और गेन-recovery amplifiers से अतिरिक्त harmonic distortion

IRON low-frequency saturation जोड़ सकता है, punch के लिए transients को हल्का smear कर सकता है, और लगभग 4–15 kHz से gentle high-frequency lift दे सकता है, जो 30 kHz की ओर roll off होता है।

IRON को transient जानकारी पसंद है — इसे भरपूर फ़ीड करें।

Triangle of Tone​

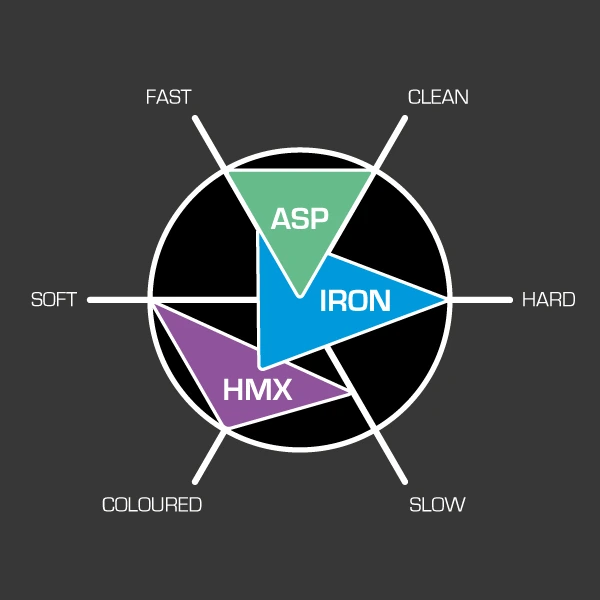

HMX और IRON colour combinations दिखाता ASP800 Triangle of Tone

HMX और IRON को combine करके आप thick/slow, hard/punchy और इनके बीच के tones के बीच जा सकते हैं। सोर्स मैनुअल इन starting points का सुझाव देता है:

  • Fat 808 drums
  • Extra kick thump
  • Bass guitar growl
  • Acoustic guitar sparkle
  • More snare attack
  • Lead vocal air

इन्हें fixed presets की बजाय सुनकर शुरू करने वाले points समझें; सोर्स और arrangement के अनुसार drive कंट्रोल्स को ear से सेट करें।
