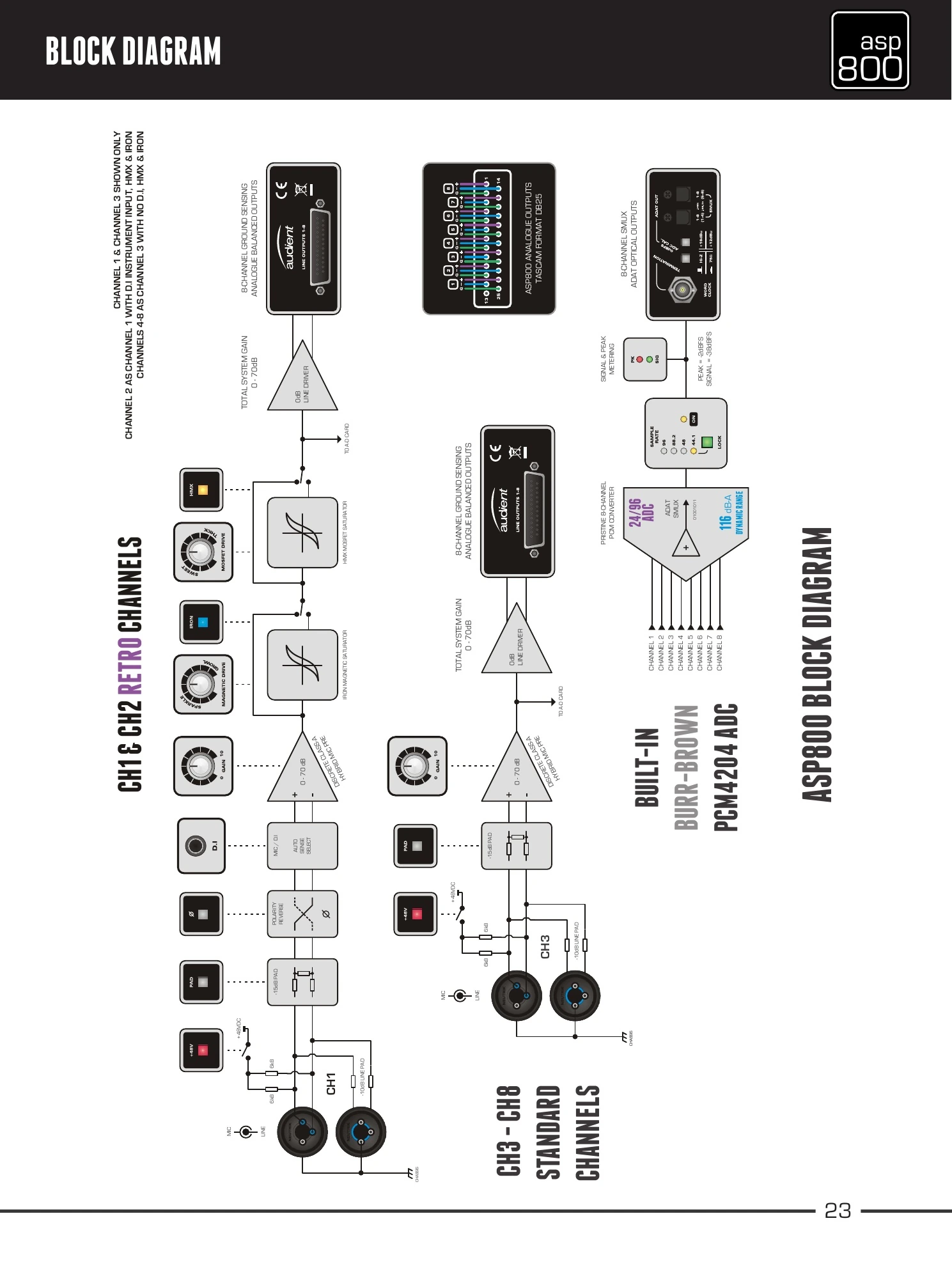

Block Diagram

सोर्स मैनुअल का diagram पूरा सिग्नल flow दिखाता है। चैनल्स 1 और 2 में इंस्ट्रूमेंट इनपुट, polarity reverse, HMX और IRON stages शामिल हैं। चैनल्स 3–8 D.I., polarity या RETRO stages के बिना standard माइक्रोफ़ोन/लाइन पाथ का उपयोग करते हैं।

सभी आठ चैनल्स ground-sensing बैलेंस्ड एनालॉग आउटपुट्स और built-in Burr-Brown PCM4204 ADC को फ़ीड करते हैं। ADC सिग्नल/peak मीटरिंग और ADAT SMUX आउटपुट्स को फ़ीड करता है।
