इनपुट्स और आउटपुट्स

NERO अलग-अलग डिवाइसेज़ कनेक्ट करने के लिए कई इनपुट ऑप्शन्स और studio मॉनिटरिंग को एक जगह नियंत्रित करने के लिए आउटपुट्स की विस्तृत रेंज प्रदान करता है।

SRC 1 और SRC 2

SRC 1 और SRC 2 बैलेंस्ड एनालॉग TRS लाइन इनपुट्स हैं और इन्हें किसी भी एनालॉग लाइन-आउटपुट डिवाइस से कनेक्ट किया जा सकता है।

आमतौर पर SRC 1 मॉनिटरिंग के लिए मुख्य इनपुट होगा और इसे ऑडियो इंटरफ़ेस के स्टीरियो आउटपुट्स से फ़ीड किया जाएगा।

Alt इनपुट

तीन इंडिपेंडेंट Alt इनपुट्स उपलब्ध हैं:

• दो डिजिटल इनपुट्स
• एक एनालॉग Aux इनपुट

Alt इनपुट्स के बीच स्विच करने के लिए NERO के फ्रंट पैनल पर Alt इनपुट बटन का उपयोग करें।

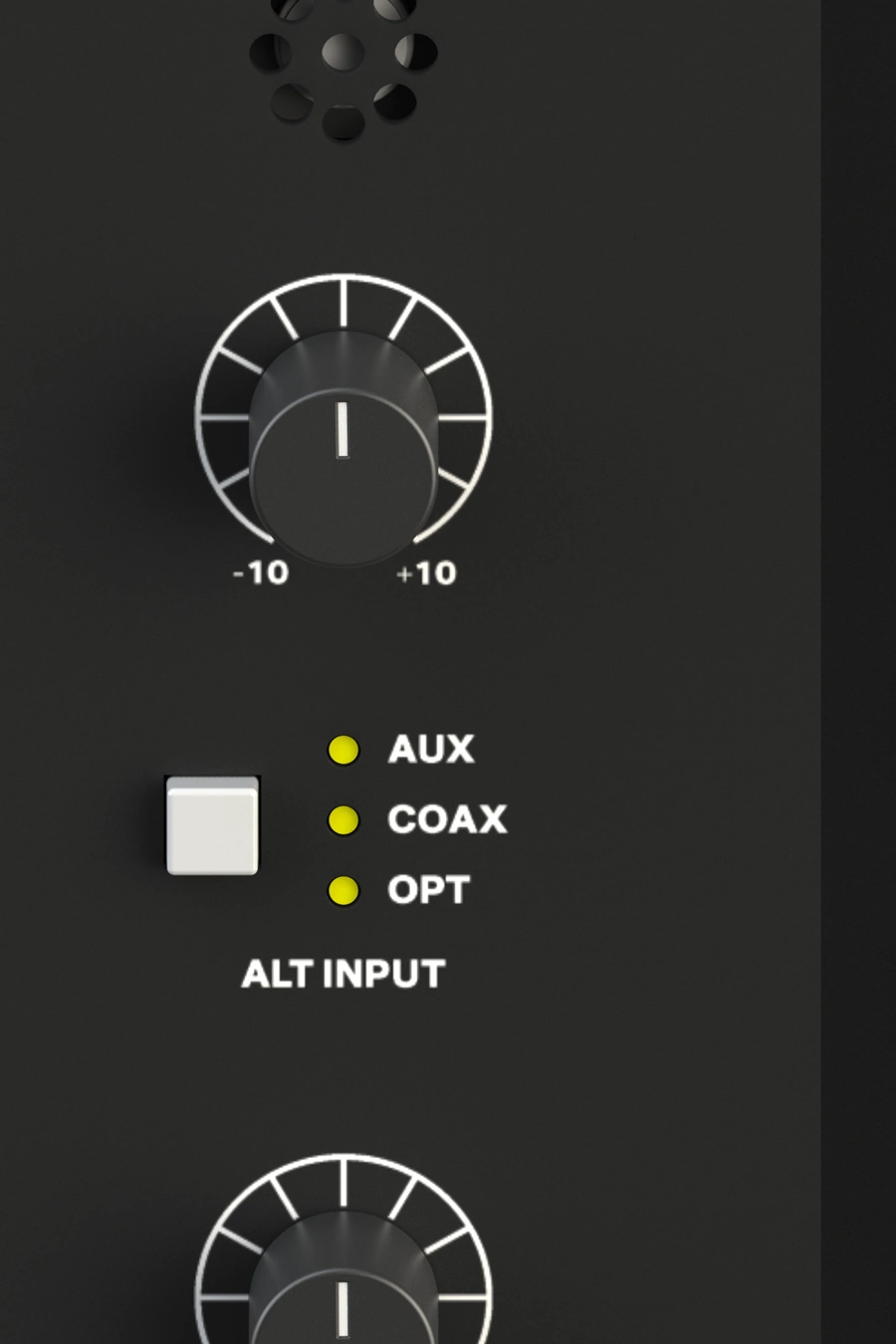

Alt input selection और trim।

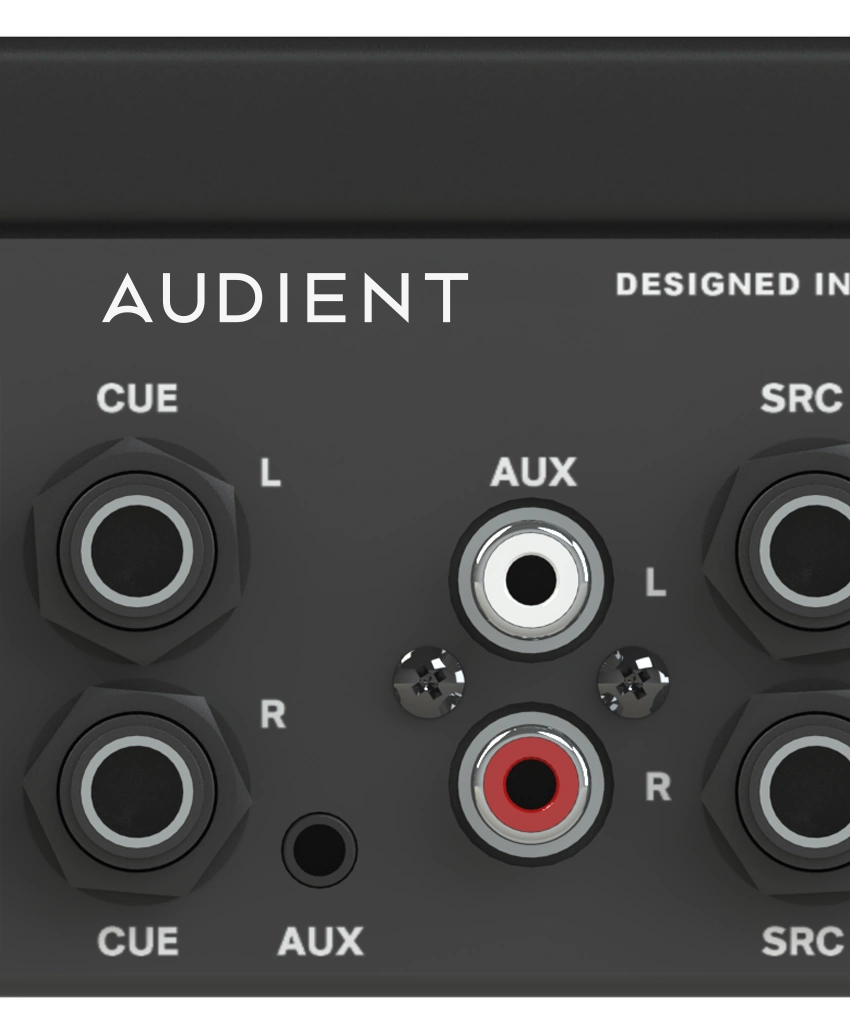

Analogue Aux inputs।

Coaxial और optical S/PDIF inputs।

एनालॉग Aux इनपुट्स

Aux इनपुट में CD player या mobile phone जैसे डिवाइसेज़ कनेक्ट करने के लिए RCA इनपुट्स और एक mini-jack इनपुट दिया गया है।

यदि RCA और mini-jack इनपुट्स दोनों एक साथ कनेक्टेड हों, तो mini-jack इनपुट RCA इनपुट्स को override करता है।

Aux इनपुट लेवल को जल्दी सेट करने और दूसरे इनपुट्स के लेवल से match करने के लिए trim कंट्रोल का उपयोग करें। यह तब उपयोगी है जब कनेक्टेड लाइन-लेवल सोर्स का लेवल विशेष रूप से अधिक हो।

Digital इनपुट्स

NERO ऑप्टिकल और coaxial S/PDIF इनपुट्स देता है, जो 192 kHz तक सैंपल रेट्स सपोर्ट करते हैं।

S/PDIF इनपुट्स उपयोग करते समय NERO किसी वैलिड incoming सिग्नल पर अपने-आप lock हो जाता है।

यदि सोर्स चुना हुआ है लेकिन कोई वैलिड इनपुट detect नहीं होता, तो संबंधित LED फ़्लैश करती है। जाँचें कि सोर्स डिवाइस के सही आउटपुट से ऑडियो भेजा जा रहा है।

सिग्नल lock होने पर LED flash करना बंद कर देती है और लगातार illuminated रहती है।

Cue इनपुट

SRC 1 और SRC 2 की तरह, Cue इनपुट TRS jacks के माध्यम से बैलेंस्ड लाइन-लेवल सिग्नल स्वीकार करता है।

आमतौर पर इसका उपयोग performers को foldback मिक्स देने के लिए किया जाता है।

Cue input।

Main आउटपुट

Main आउटपुट सामान्यतः मेन स्पीकर सेट से कनेक्ट किया जाता है।

कनेक्टर्स बैलेंस्ड एनालॉग TRS लाइन आउटपुट्स हैं।

Alt आउटपुट्स

NERO दो अतिरिक्त स्पीकर पेयर कनेक्ट करने के लिए Alt आउटपुट्स के दो पेयर देता है।

इससे मिक्स को अलग-अलग स्पीकर सिस्टम्स पर जल्दी रेफ़रेंस किया जा सकता है।

कनेक्टर्स बैलेंस्ड एनालॉग TRS लाइन आउटपुट्स हैं।

Sub आउटपुट

Sub आउटपुट का उपयोग subwoofer कनेक्ट करने के लिए किया जाता है, ताकि मिक्स के low end को चेक किया जा सके।

Sub आउटपुट को specific स्पीकर आउटपुट्स के साथ असाइन भी किया जा सकता है। Smart Touchpoints देखें।

Headphone आउटपुट्स

NERO यूनिट के front पर एक मॉनिटर-grade हेडफ़ोन आउटपुट देता है। आमतौर पर engineer इसका उपयोग हेडफ़ोन पर मिक्स रेफ़रेंस करने या रिकॉर्डिंग सेशन्स के दौरान मॉनिटरिंग के लिए करेगा।

Performers के लिए तीन अतिरिक्त foldback-grade हेडफ़ोन आउटपुट्स उपलब्ध हैं, जिससे अलग-अलग इनपुट्स और foldback मिक्सेस artists को भेजे जा सकते हैं।

Monitor-grade Headphone 1 output।

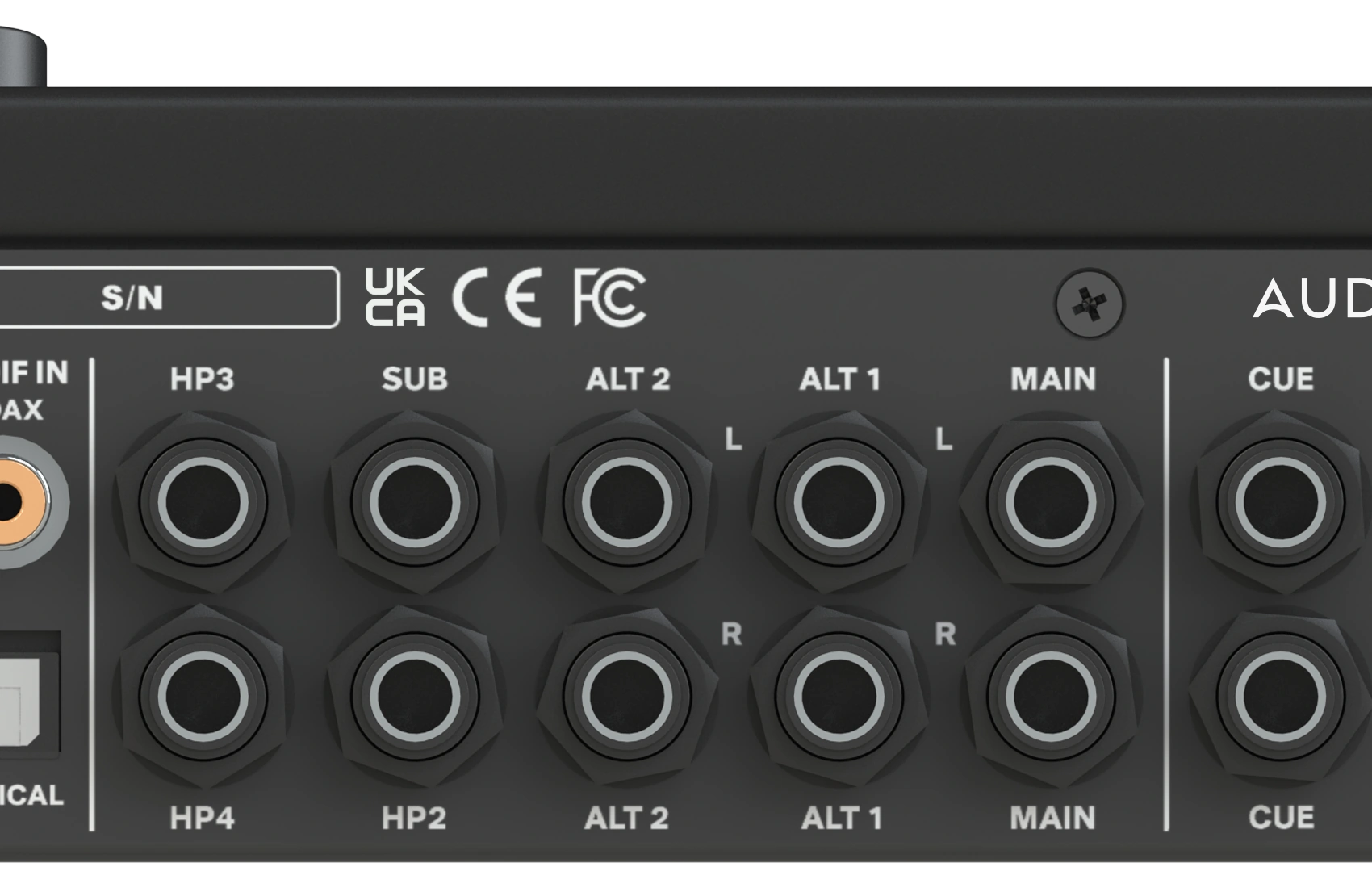

रियर पैनल headphone, Sub, Alt और Main outputs।
