入力と出力
NERO は、さまざまな機器を接続できる複数の入力オプションと、スタジオのモニタリングを一元化できる幅広い出力を備えています。
SRC 1 と SRC 2
SRC 1 と SRC 2 はバランス TRS アナログライン入力で、アナログライン出力を備えた機器に接続できます。
通常、SRC 1 はモニタリング用のメイン入力として使用し、オーディオインターフェースのステレオ出力から信号を入力します。
Alt 入力
独立した Alt 入力が 3系統あります。
- デジタル入力 ×2
- アナログ Aux 入力 ×1

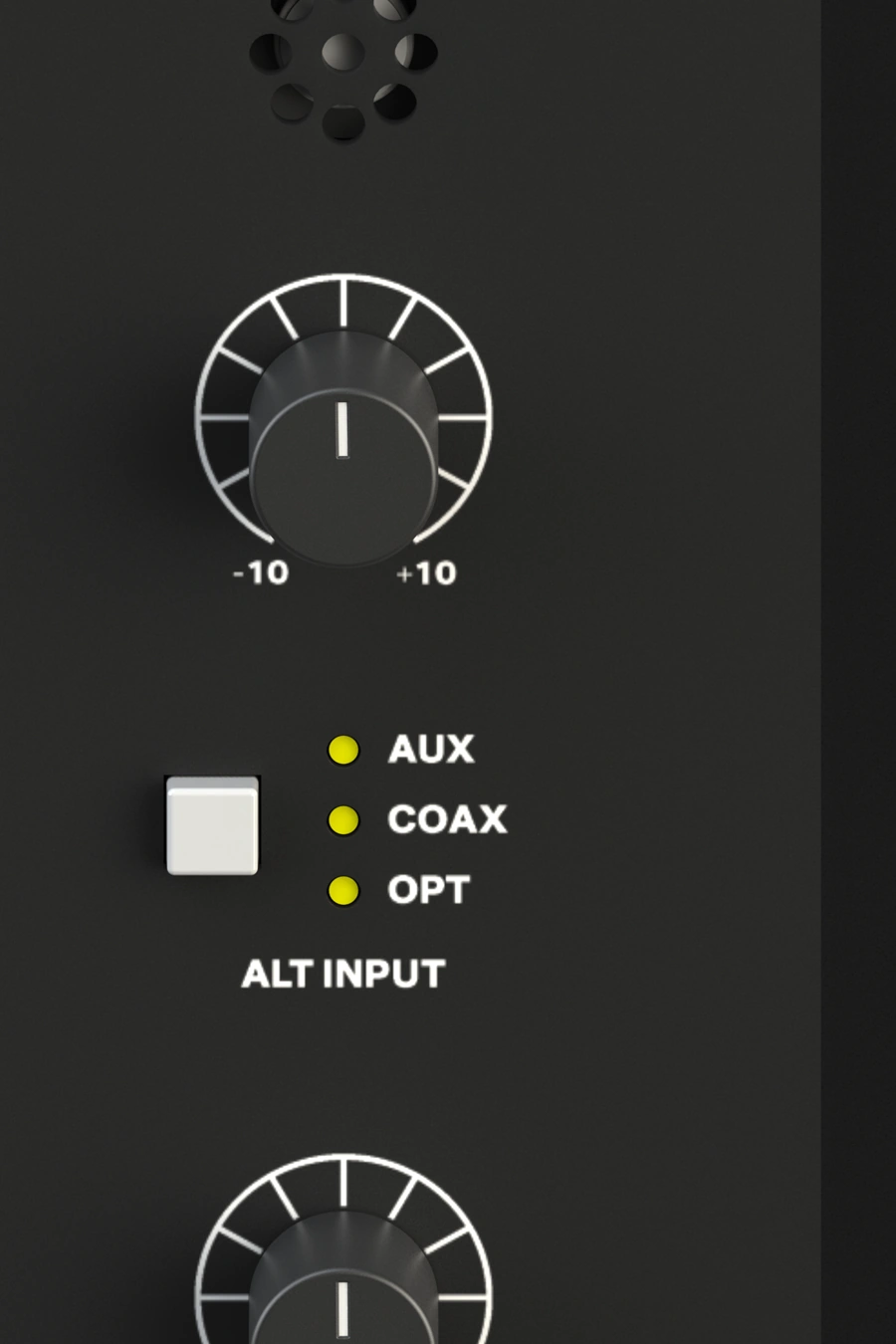

NERO フロントパネルの Alt 入力ボタンを使用して、Alt 入力を切り替えます。

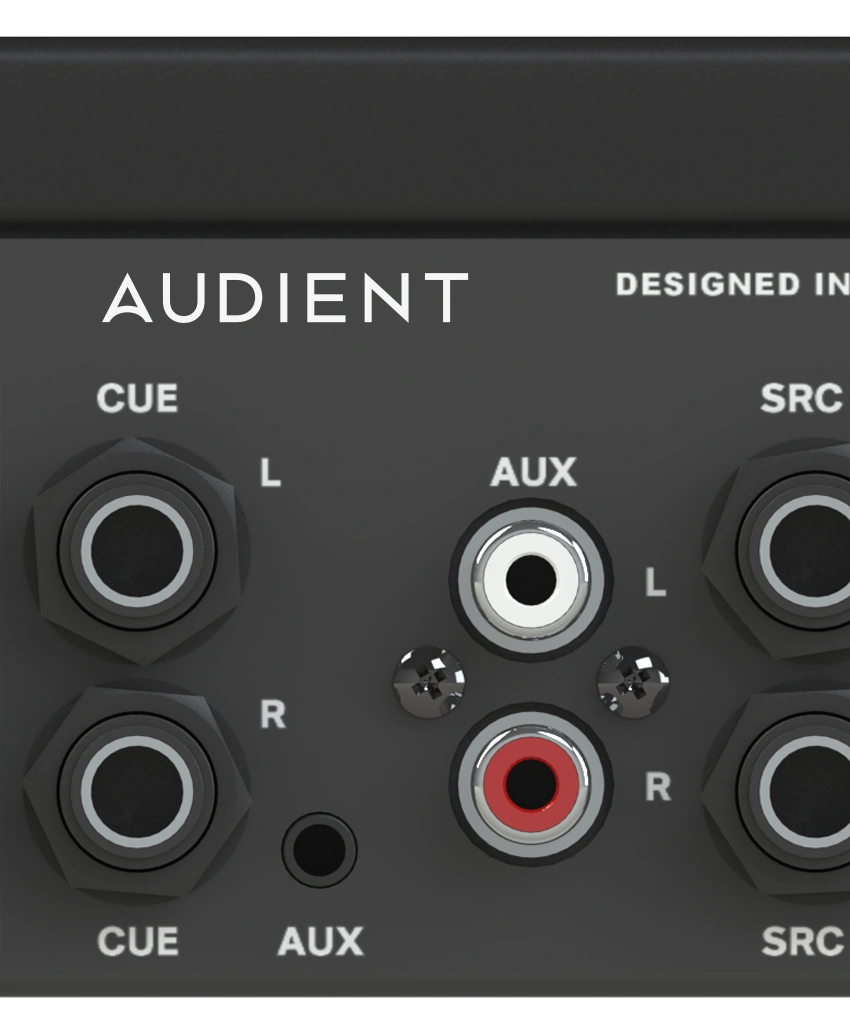

アナログ Aux 入力
Aux 入力には、CD プレーヤーや携帯電話などの機器を接続するための RCA 入力とミニジャック入力があります。
RCA 入力とミニジャック入力を同時に接続した場合は、ミニジャック入力が優先され、RCA 入力は無効になります。
トリムコントロールを使用すると、Aux 入力レベルをすばやく設定し、他の入力とレベルを合わせることができます。接続したラインレベルソースの出力レベルが特に高い場合に便利です。

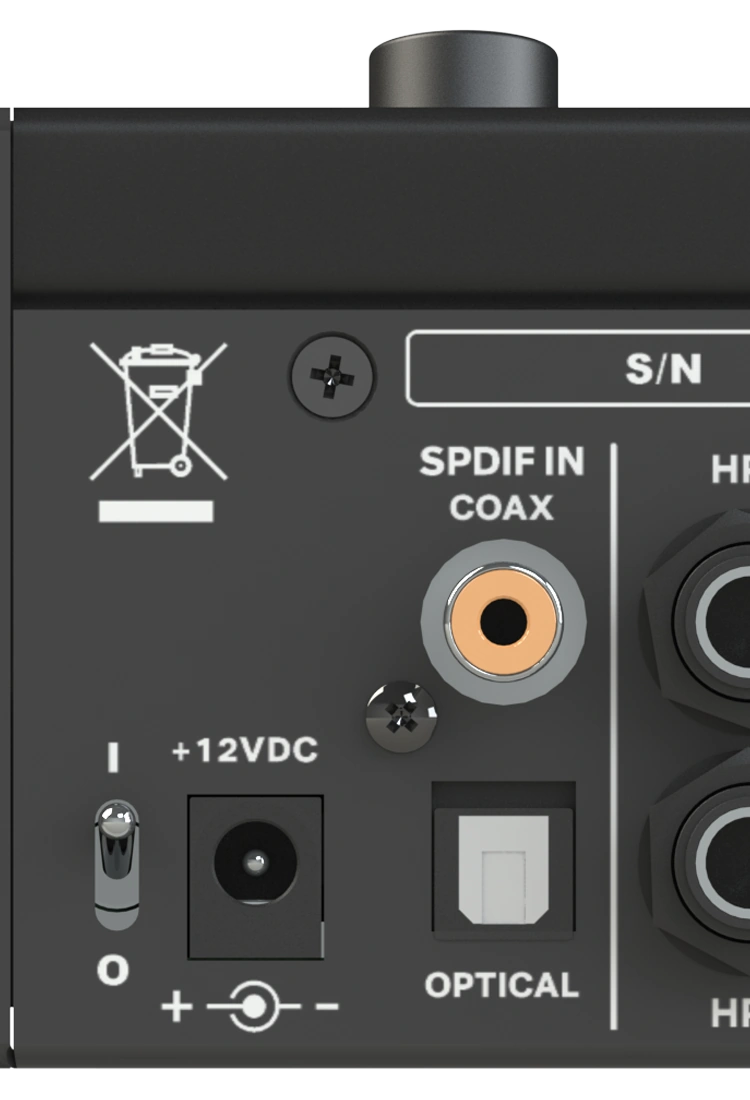

デジタル入力
NERO は、最大 192 kHz のサンプルレートに対応する光および同軸 S/PDIF 入力を備えています。
S/PDIF 入力を使用すると、NERO は有効な入力信号に自動的にロックします。
ソースを選択していても有効な入力が検出されない場合は、対応する LED が点滅します。ソース機器の正しい出力からオーディオが送信されていることを確認してください。
信号にロックすると、LED の点滅が止まり、点灯したままになります。
Cue 入力
SRC 1、SRC 2 と同様に、Cue 入力は TRS ジャックを使用するバランスラインレベル信号に対応します。
通常は、演奏者用のフォールドバックミックスを入力するために使用します。

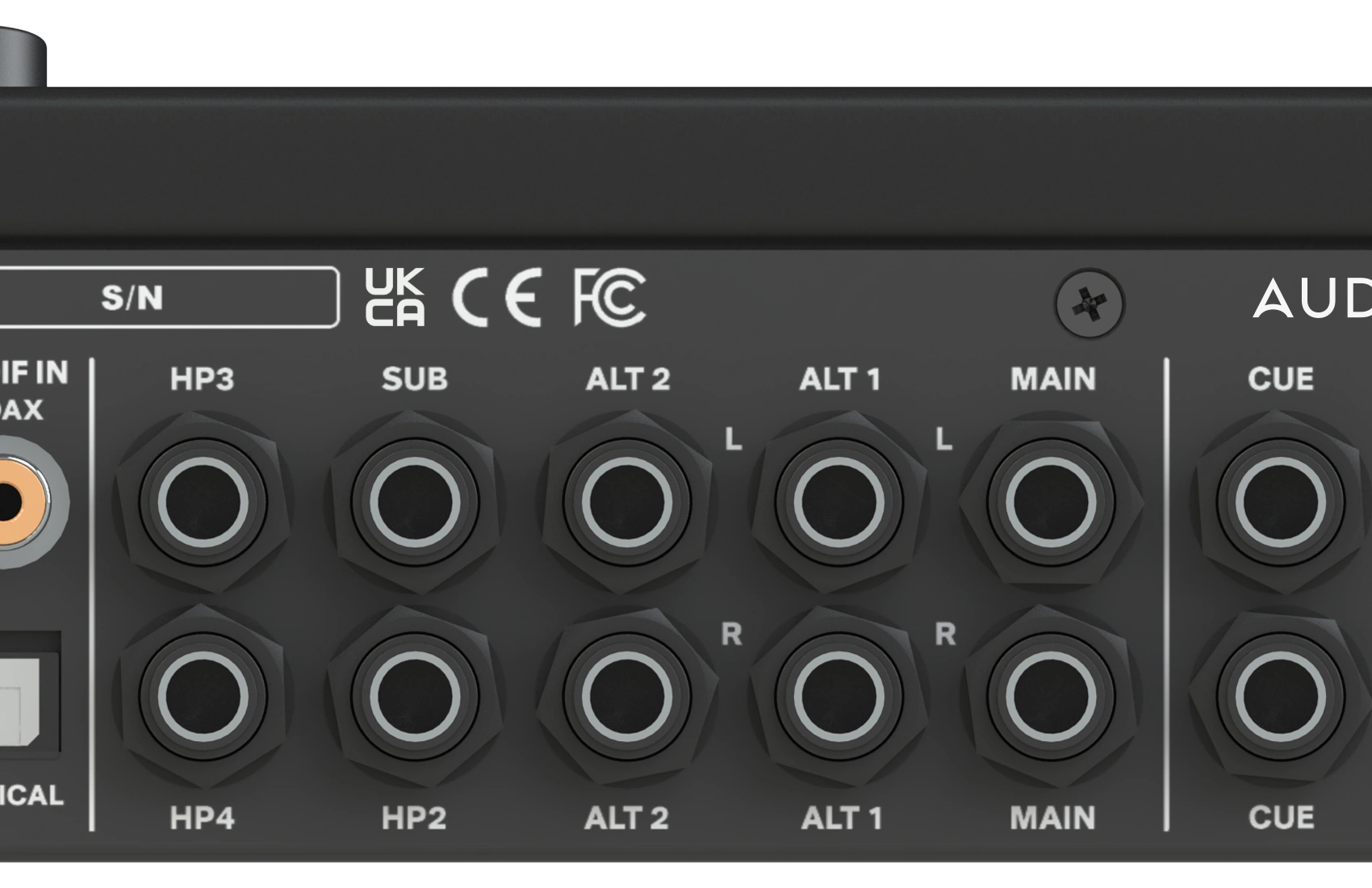

Main 出力
Main 出力は通常、メインのスピーカーセットへ接続します。
コネクターはバランス TRS アナログライン出力です。
Alt 出力
NERO は、追加のスピーカーを 2組接続するための Alt 出力を 2ペア備えています。
これにより、異なるスピーカーシステムでミックスをすばやく確認できます。
コネクターはバランス TRS アナログライン出力です。
Sub 出力
Sub 出力はサブウーファーを接続し、ミックスの低域を確認するために使用します。
Sub 出力は、特定のスピーカー出力に割り当てることもできます。Smart Touchpoints を参照してください。

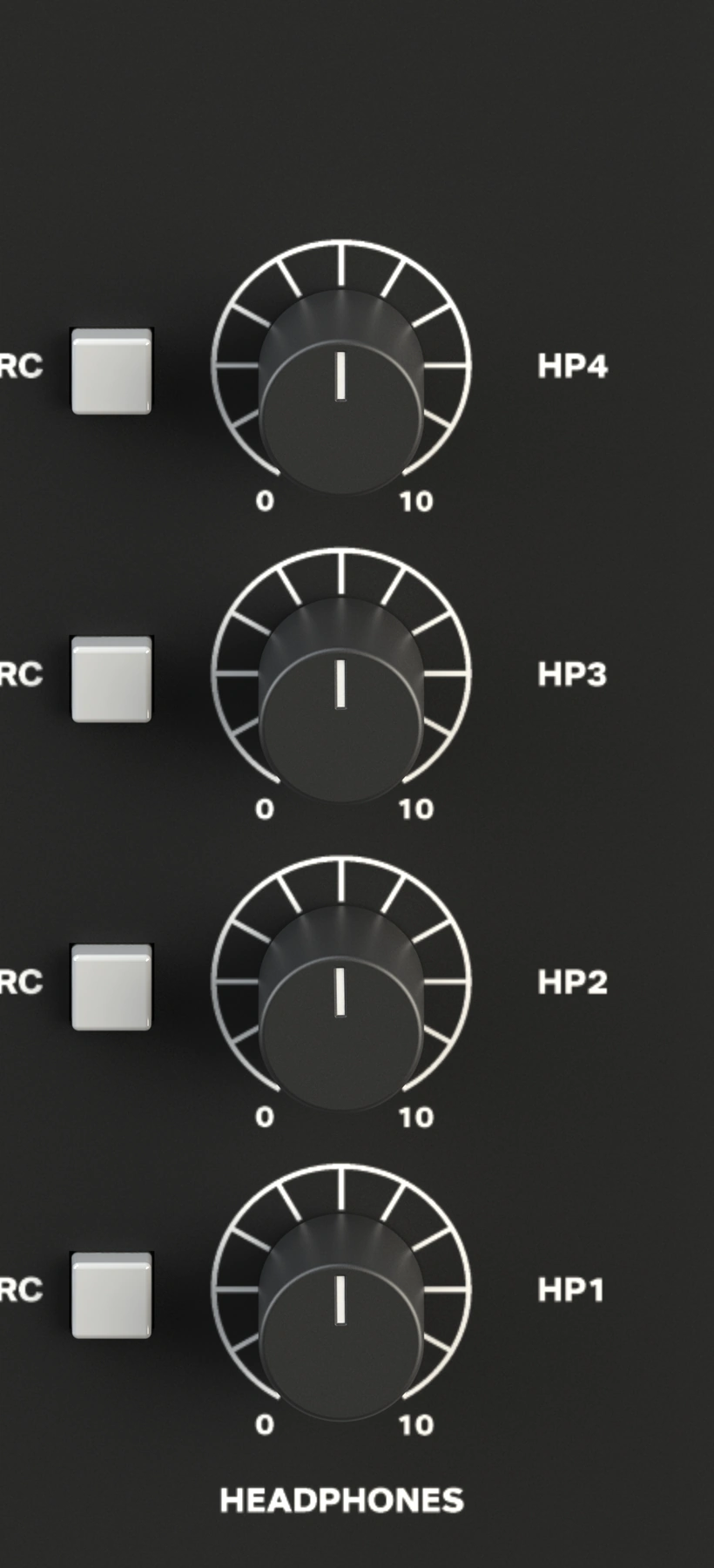

ヘッドフォン出力
NERO は、本体前面にモニター品質のヘッドフォン出力を 1系統備えています。通常、エンジニアがヘッドフォンでミックスを確認したり、レコーディングセッション中にモニターしたりするために使用します。
さらに、演奏者用にフォールドバック向けのヘッドフォン出力を 3系統備えており、各演奏者へ異なる入力やフォールドバックミックスを送ることができます。
次のステップ
ルーティングとモニタリング に進みます。
