信号フロー

以下の信号フロー図は、入力ソース、信号処理、モニター出力、ヘッドフォン出力、Talkback 経路の関係全体を示しています。

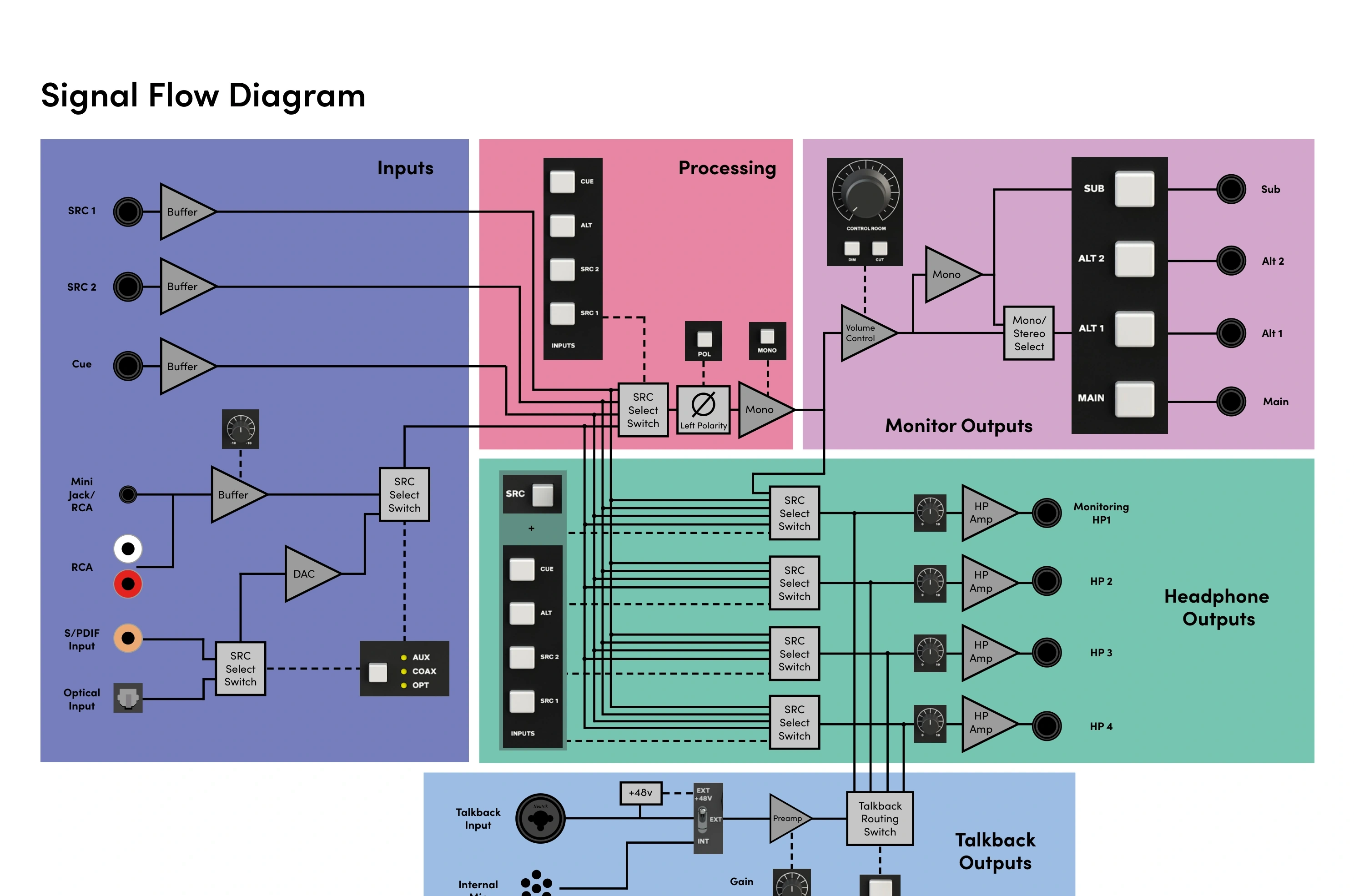

NERO の信号フロー全体を示す図
NERO 信号フロー図。

図には以下が含まれます。

  • SRC 1、SRC 2、Cue 入力
  • ミニジャックおよび RCA Aux 入力
  • 同軸および光 S/PDIF 入力
  • 入力およびソース選択の切り替え
  • 左チャンネルの極性
  • Mono とステレオの選択
  • Main、Alt 1、Alt 2、Sub モニター出力
  • Headphone 1~4 出力
  • 内蔵および外部 Talkback ソース
  • Talkback のゲインとルーティング

次のステップ​

技術仕様 に進みます。
