신호 흐름

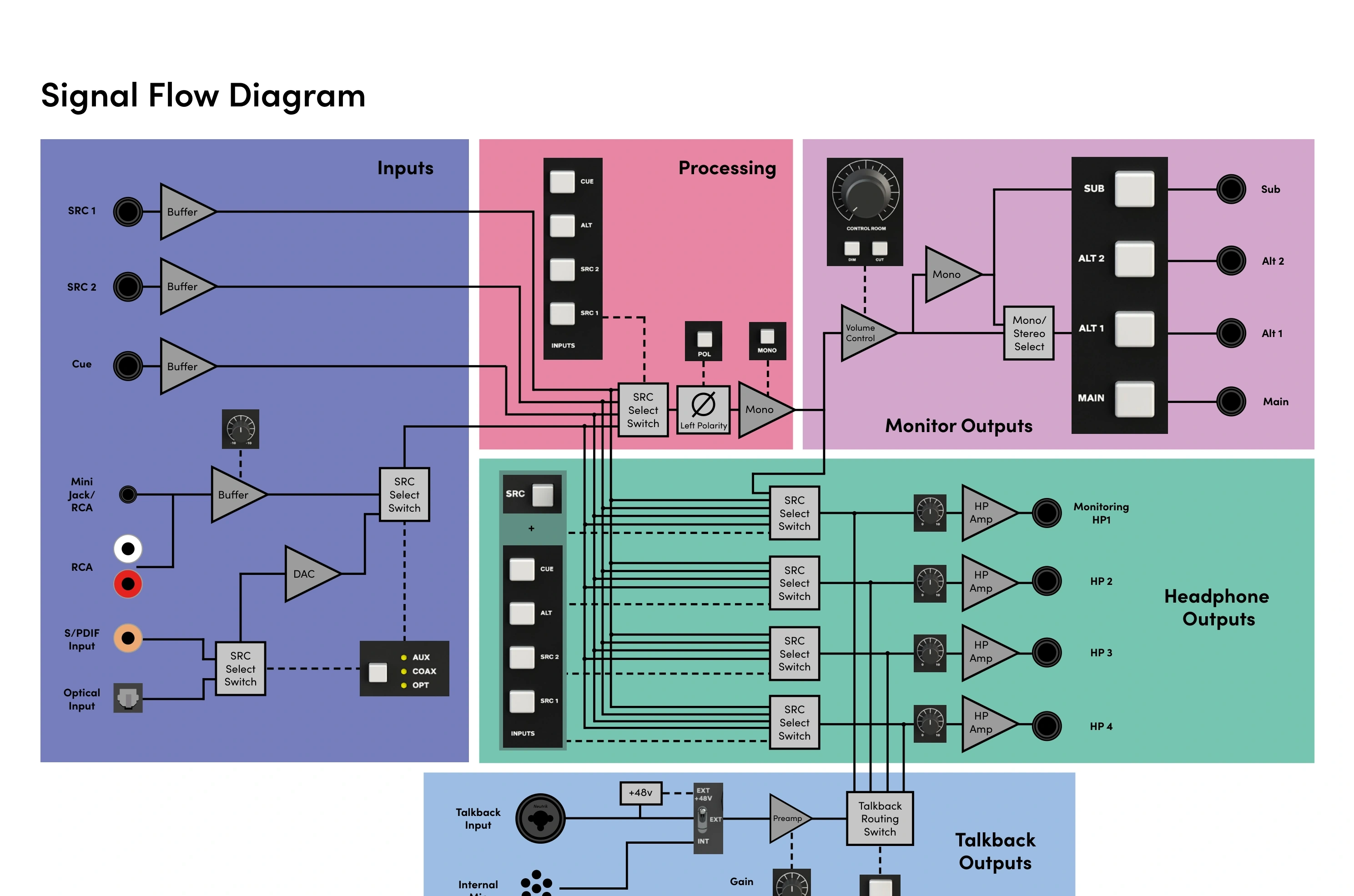

아래 신호 흐름도는 입력 소스, 처리, 모니터 출력, 헤드폰 출력 및 Talkback 경로 사이의 전체 관계를 보여 줍니다.
다이어그램에는 다음이 포함됩니다.
- SRC 1, SRC 2 및 Cue 입력
- 미니잭 및 RCA Aux 입력
- 코액셜 및 옵티컬 S/PDIF 입력
- 입력 및 소스 선택 스위칭
- 왼쪽 채널 Polarity
- Mono 및 스테레오 선택
- Main, Alt 1, Alt 2 및 Sub 모니터 출력
- Headphone 출력 1–4
- 내장 및 외부 Talkback 소스
- Talkback 게인 및 라우팅
다음 단계
기술 사양으로 계속 진행하십시오.
