ルーティングとモニタリング

モニターコントローラーの重要な機能のひとつが信号ルーティングです。NERO は、スピーカーおよびヘッドフォン出力に柔軟なルーティングを提供します。

Control Room 入力の選択

Control Room 出力へ入力を割り当てると、フロントパネル上で有効な入力ボタンがオレンジ色に点灯し、その入力が選択されていることを示します。

ヘッドフォンの入力ソース

特定のヘッドフォン出力へ入力をルーティングするには、該当するヘッドフォン音量コントロールの横にある SRC ボタンを使用します。

1. SRC を押してヘッドフォンソースモードに入ります。
2. SRC と Input Select の LED が緑色に点灯します。
3. 使用する入力ボタンを押してソースを選択します。

ヘッドフォン SRC ボタン。

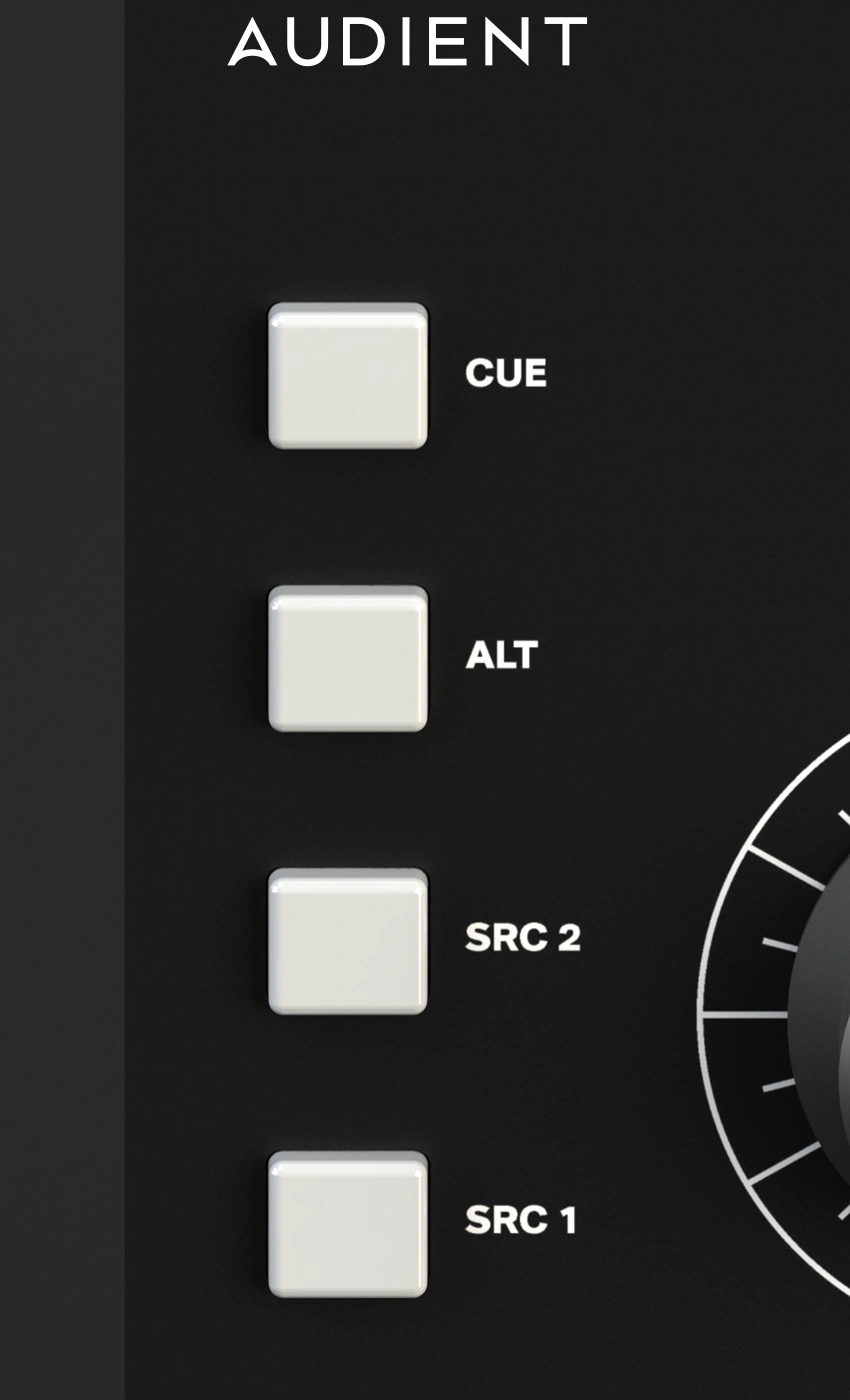

入力選択ボタン。

スピーカー出力ボタン。

Headphone 1 を Control Room に追従させる

Headphone 1 には任意のソースをルーティングできます。また、すべてのヘッドフォンソースの選択を解除すると、Control Room のソースに追従させることができます。

1. 現在有効な入力ボタンを押します。
2. Headphone 1 が Control Room 入力に追従しているときは、すべての入力 LED が消灯します。
3. このヘッドフォンソース選択モード中は Talkback を使用できません。

初期設定では：

• Headphone 1 は Control Room ソースに追従します。
• Headphone 2～4 は Cue 入力が選択されています。

ヘッドフォンソースモードからの Talkback ルーティング

ヘッドフォンソースモード中に Talkback ボタンを切り替えると、そのヘッドフォン出力への Talkback 信号のルーティングをオン／オフできます。

初期設定では、Talkback は Headphone 2～4 にルーティングされています。

Talkback の詳細な操作については、Talkback を参照してください。

スピーカー出力の選択

フロントパネルの Control Room セクションにある選択ボタンを使用して、モニターするスピーカーセットを選びます。

音量コントロール

スピーカー出力の音量は、大型の Control Room ボリュームノブで調整します。

NERO は Audient の Precision Matched Attenuation Technology を採用しています。減衰回路自体はアナログですが、マイクロコントローラーが減衰に使用する抵抗値を高精度に設定します。これにより、コントロール範囲全体で左右チャンネルを高精度に一致させ、一般的なステレオポテンショメーターで生じることがあるチャンネル間の追従誤差を抑えます。

Control Room ボリュームコントロール。

モニタリング機能

NERO はコンソールスタイルのモニタリングコントロールを備えています。

Dim

Dim は、スピーカー出力の音量を設定された量だけ下げます。

初期設定の減衰量は -15 dB ですが、好みに合わせて調整できます。User Defined Dim を参照してください。

Cut

Cut はすべてのスピーカー出力をオフにします。演奏者と会話するときや、ヘッドフォンだけでモニターしたいときに便利です。

Mono

Mono はステレオ信号の左右チャンネルを加算し、モノスピーカーや単一スピーカーの再生機器との互換性を確認できます。

Mono ボタンを長押しすると、押している間だけ有効にすることもできます。

極性

極性は左入力の極性、または位相を反転します。

Mono と組み合わせると、ミックスのサイド成分を聴くことができ、ステレオリバーブやディレイの確認に便利です。

極性ボタンを長押しすると、押している間だけ有効にすることもできます。

Control Room の音量、スピーカー選択、モニタリング機能。

次のステップ

Talkback に進みます。
