技術仕様と外形寸法

マイクプリアンプ

Insert Send で測定。

仕様	値
マイクゲイン	0～+60 dB、チャンネル 1、2 の Pad 使用時 −10～+50 dB、全体の使用可能範囲 −10～+60 dB
ラインゲイン	−10 dB Pad 使用時 −16～+44 dB
ファンタム電源	1チャンネルあたり 48 V ±4 V、10 mA
マイク入力 EIN	<−127.5 dBu
CMRR	100 Hz～10 kHz で >80 dB
最大入力レベル	+22 dBu、Pad 使用時 +32 dBu
マイク入力インピーダンス、LO	220 Ω バランス
マイク入力インピーダンス、MED	1.2 kΩ バランス
マイク入力インピーダンス、HI	2.8 kΩ バランス
ライン入力インピーダンス	すべてのインピーダンス設定で >6 kΩ バランス
周波数特性	±0.5 dB、10 Hz～100 kHz
クロストーク	1 kHz および 10 kHz で <−85 dBu
THD+N、0 dBu、1 kHz	0.003% (−90.5 dBu)
SNR	>90 dB
HPF	25～250 Hz、2次、12 dB/octave
XLR 配線	2番ピン：ホット、3番ピン：コールド、1番ピン：シールド
1/4インチ TRS 配線	Tip：ホット、Ring：コールド、Sleeve：シールド

Combi ジャックでのライン入力レベルは、入力インピーダンススイッチの位置によって変化します。これを 2つ目のパッドコントロールとして利用し、全チャンネルのライン入力範囲を調整できます。

ディスクリート JFET D.I.（チャンネル 1、2）

ライン出力／Insert Send で測定。

仕様	値
D.I. ゲイン	0～+60 dB、Pad 使用時 −10～+50 dB、全体の使用可能範囲 −10～+60 dB
最大入力レベル	通常 +16 dBu、+22 dBu
入力インピーダンス	1 MΩ アンバランス
周波数特性	±0.5 dB、10 Hz～50 kHz
THD+N、0 dBu、1 kHz	<0.03% (−70 dBu)
SNR	89 dB
1/4インチ TS 配線	Tip：ホット、Sleeve：シールド

ライン出力／Insert Send

仕様	値
最大出力レベル	+27.5 dBu
出力インピーダンス	<100 Ω バランス

ADC ライン入力／Insert Return

AES-17 に従い AES 出力で測定。

仕様	値
最大入力レベル	+18 dBu
デジタルリファレンス	0 dBFS = +18 dBu
入力インピーダンス	>10 kΩ バランス
周波数特性	±0.5 dB、10 Hz～Fs/2
クロストーク	1 kHz および 10 kHz で <−80 dBu
THD+N、−1 dBFS、1 kHz	<0.002% (−94 dB)
THD+N、−6 dBFS、1 kHz	<0.002% (−94 dB)
ダイナミックレンジ	113 dB（重み付けなし）、115 dB（A 特性）
Peak LED ラインアップ	+16 dBu (−2 dBFS)
Signal LED ラインアップ	−30 dBu～−10 dBu で明るさが変化し、−10 dBu で −28 dBFS に到達

デジタル I/O とクロック

仕様	値
ADAT SMUX	8チャンネル、44.1～96 kHz
AES / S/PDIF	8チャンネル、44.1～96 kHz
クロック	内部または外部
Word Clock 入力	75 Ω BNC、必要に応じて 75 Ω 終端を有効化可能

電源

仕様	値
設計	高安定・低ノイズの内蔵 SMPS、ファンレス動作
ライン電圧	90～264 V AC
内部レール	±18 V DC、+48 V DC、+5 V DC
ヒューズ	T1A、1 A タイムディレイ
最大消費電力	40 W

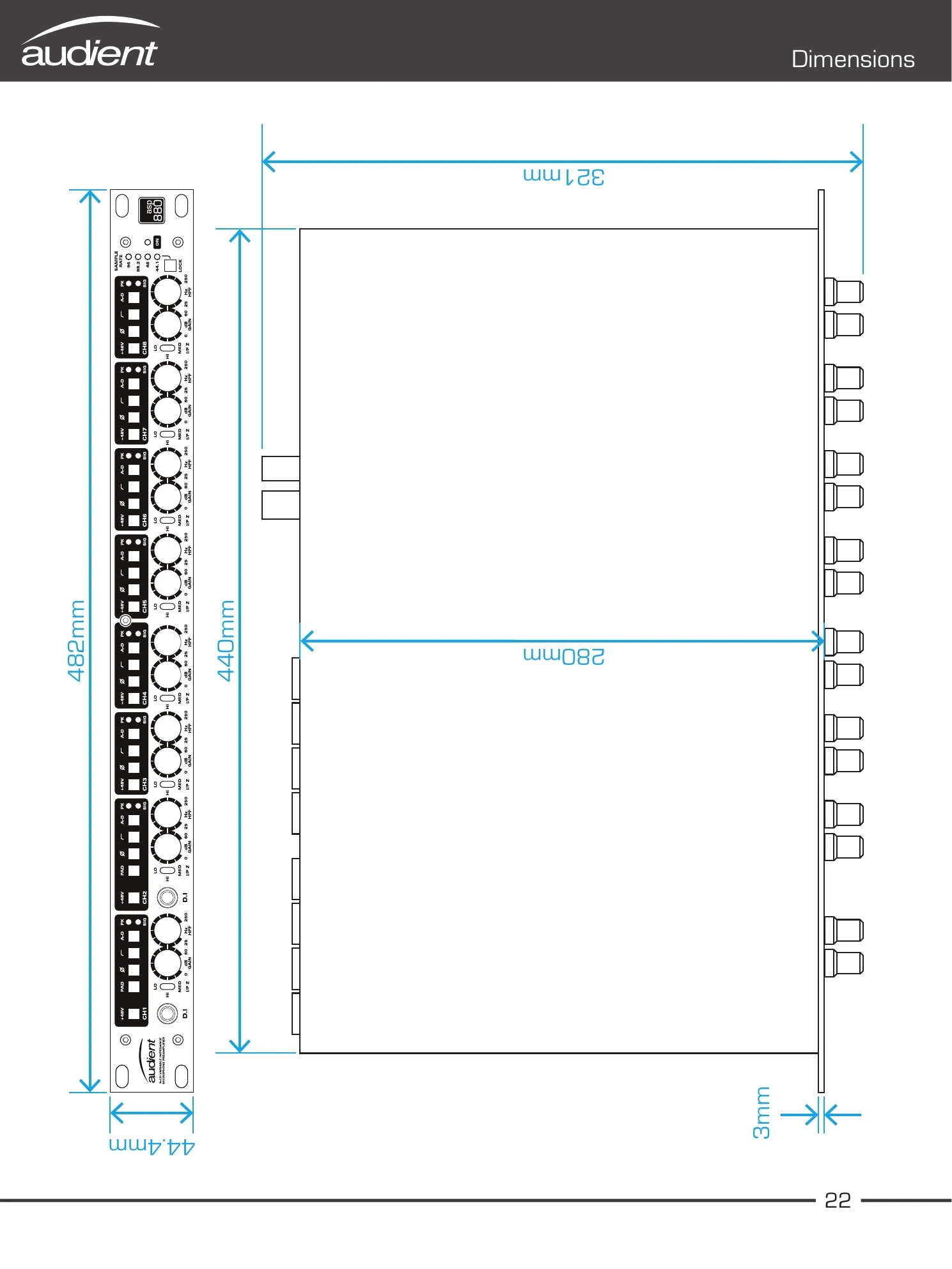

外形仕様

仕様	値
ラックサイズ	1RU
フロントパネル幅	482 mm
図面上のシャーシ幅	440 mm
最大奥行き	321 mm
図面上のシャーシ奥行き	280 mm
高さ	44.4 mm
図面上のフロントパネル厚	3 mm
重量	4.0 kg
