デジタル出力とクロッキング

ASP880 は 44.1、48、88.2、96 kHz で AES/S/PDIF と ADAT を同時に出力します。

AES と S/PDIF

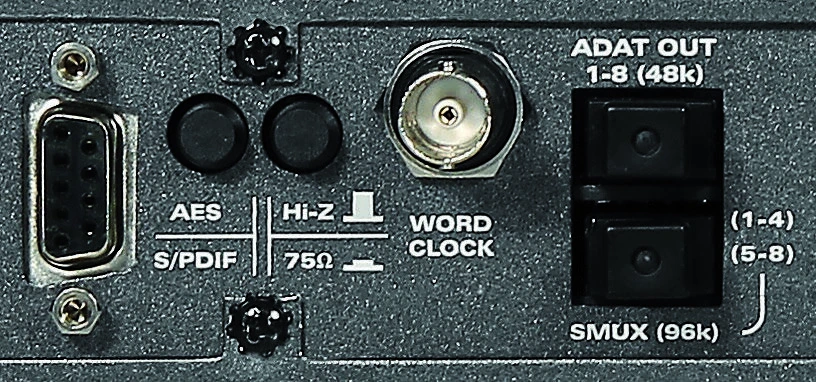

リアパネルの DB9 コネクターは、トランスバランス方式の AES デジタル出力を 8チャンネル送信します。プロフェッショナル AES 動作では AES / S/PDIF スイッチを押さない状態にします。

スイッチを押すと、DB9 出力がコンシューマー S/PDIF フォーマットへ切り替わり、信号振幅も低いレベルになります。チャンネルのピン配列は ブロックダイアグラム に示しています。

ADAT SMUX

サンプルレート	光接続	チャンネル
44.1 または 48 kHz	上側 ADAT ポート	チャンネル 1～8
88.2 または 96 kHz	両方の ADAT ポート	各ポート 4チャンネル、合計チャンネル 1～8

88.2 または 96 kHz で 8チャンネルすべてを使用する場合は、光ケーブルを 2本接続してください。

ASP880 をクロックマスターとして使用する

1. ASP880 の AES/S/PDIF または ADAT 出力をインターフェースまたはレコーダーへ接続します。

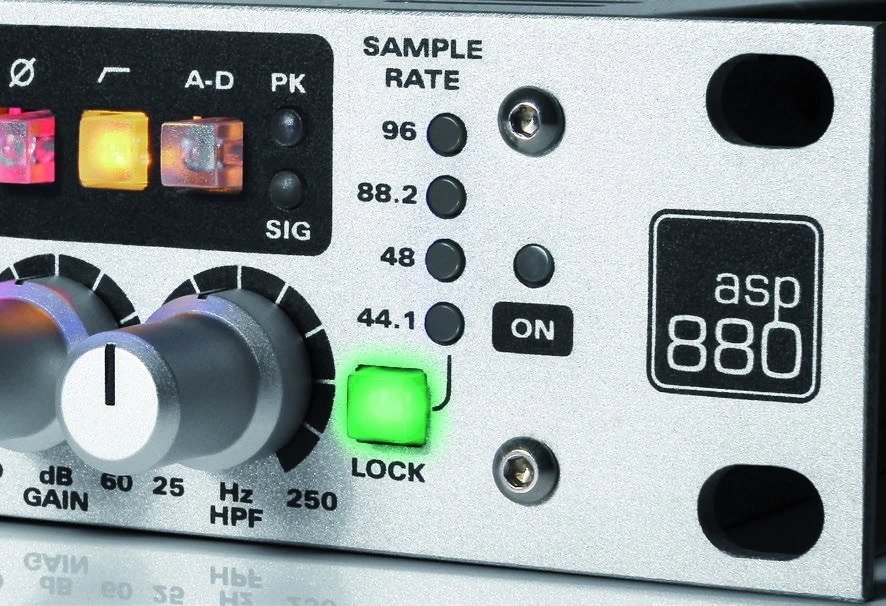

2. 必要なサンプルレートが選択されるまで SAMPLE RATE を押します。
3. 受信側のインターフェース、レコーダー、DAW セッションを同じサンプルレートに設定します。
4. 使用する接続に応じて、受信側機器のクロックソースを AES、S/PDIF、または ADAT 入力に設定します。

両方のデジタルフォーマットは同時に有効なため、もう一方のフォーマットを別のレコーダーへ送ることもできます。

ASP880 を外部クロックのスレーブとして使用する

1. 75 Ω BNC 同軸ケーブルを使用して、マスタークロック出力を ASP880 の WORD CLOCK 入力へ接続します。
2. LOCK スイッチが緑色に点滅するまで SAMPLE RATE を押します。これで外部クロックモードが選択されます。
3. 有効なクロックが検出されると、緑色のインジケーターが点灯したままになります。
4. ASP880 が Word Clock チェーンで唯一の機器、または最後の機器の場合は、リアパネルの 75 Ω 終端スイッチを有効にします。
5. BNC T コネクターでクロックを分配する場合は、チェーンの最後の機器だけを 75 Ω で終端してください。

important

システム内のクロックマスターは 1台だけにしてください。マスター／スレーブ設定の誤り、サンプルレートの不一致、不適切なケーブル、誤った終端設定は、クリックノイズやポップノイズ、またはクロックにロックできない原因になります。
