디지털 출력 & 클로킹

ASP880은 44.1, 48, 88.2 또는 96 kHz에서 AES/S/PDIF와 ADAT을 동시에 출력합니다.

AES 및 S/PDIF

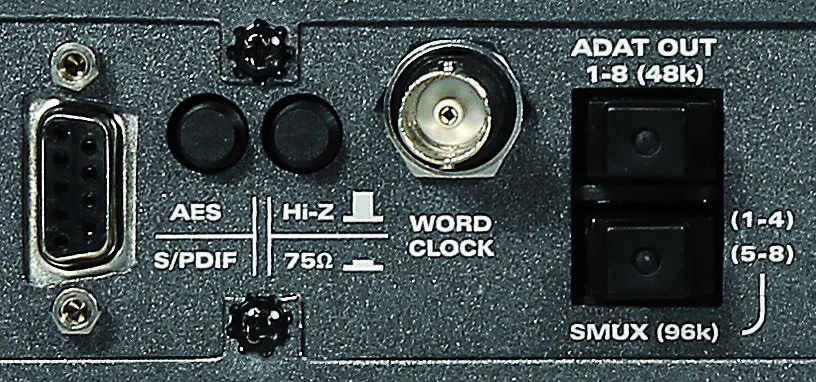

후면 패널 DB9 커넥터는 Transformer-Balanced AES 디지털 출력 8채널을 전달합니다. Professional AES 동작에는 AES / S/PDIF 스위치를 누르지 않은 상태로 두십시오.

스위치를 누르면 더 낮은 신호 진폭을 포함하는 Consumer S/PDIF 포맷으로 DB9 출력이 전환됩니다. 채널 핀아웃은 블록 다이어그램에 표시되어 있습니다.

ADAT SMUX

샘플 레이트	옵티컬 연결	채널
44.1 또는 48 kHz	상단 ADAT 포트	채널 1–8
88.2 또는 96 kHz	두 ADAT 포트 모두	각 포트에 4채널씩, 채널 1–8 전송

88.2 또는 96 kHz에서 8개 채널을 모두 사용하려면 옵티컬 케이블 두 개를 연결하십시오.

ASP880을 Clock Master로 사용

1. ASP880 AES/S/PDIF 또는 ADAT 출력을 인터페이스나 레코더에 연결합니다.
2. 필요한 샘플 레이트가 선택될 때까지 SAMPLE RATE를 누릅니다.
3. 수신 인터페이스, 레코더 및 DAW Session을 동일한 샘플 레이트로 설정합니다.
4. 필요에 따라 수신 장치의 Clock Source를 AES, S/PDIF 또는 ADAT 입력으로 설정합니다.

두 디지털 포맷은 동시에 계속 활성화되므로 두 번째 포맷을 다른 레코더에 연결할 수 있습니다.

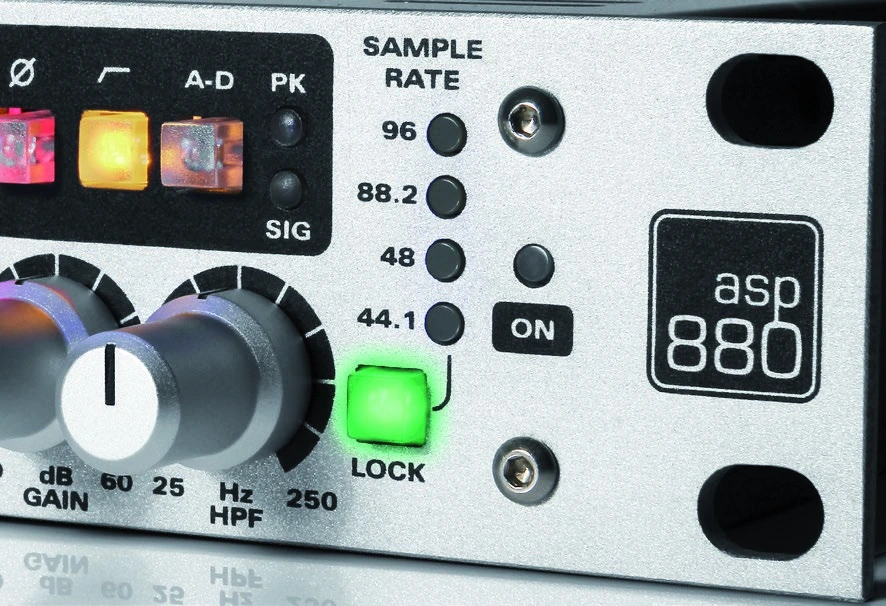

ASP880을 외부 클록 Slave로 사용

1. 75 Ω BNC 동축 케이블을 사용하여 Master Clock 출력을 ASP880 WORD CLOCK 입력에 연결합니다.
2. LOCK 스위치가 녹색으로 점멸할 때까지 SAMPLE RATE를 누릅니다. 외부 클록 모드가 선택됩니다.
3. 유효한 클록이 감지되면 녹색 표시등이 계속 켜집니다.
4. ASP880이 워드 클록 체인에서 유일한 장치이거나 마지막 장치인 경우 후면 패널의 75 Ω Termination 스위치를 켭니다.
5. BNC T-Connector를 사용해 클록을 분배하는 경우 체인의 마지막 장치에만 75 Ω Termination을 적용하십시오.

important

시스템에서는 Clock Master를 하나만 사용하십시오. 잘못된 Master/Slave 구성, 샘플 레이트 불일치, 부적절한 케이블 또는 잘못된 Termination은 Click, Pop 또는 Lock 실패를 일으킬 수 있습니다.
