Digital आउटपुट्स और Clocking

ASP880 44.1, 48, 88.2 या 96 kHz पर AES/S/PDIF और ADAT को simultaneously आउटपुट करता है।

AES और S/PDIF

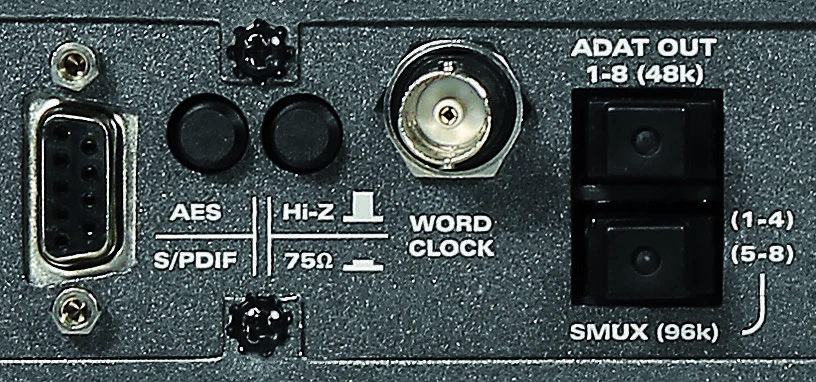

रियर-पैनल DB9 कनेक्टर transformer-बैलेंस्ड AES डिजिटल आउटपुट के आठ चैनल्स कैरी करता है। Professional AES ऑपरेशन के लिए AES / S/PDIF स्विच बाहर रखें।

स्विच दबाने पर DB9 आउटपुट consumer S/PDIF फ़ॉर्मैट में बदल जाता है, जिसमें lower सिग्नल amplitude भी शामिल है। चैनल pinout Block Diagram में दिखाया गया है।

ADAT SMUX

Sample rate	Optical connection	Channels
44.1 or 48 kHz	Top ADAT port	Channels 1–8
88.2 or 96 kHz	दोनों ADAT ports	channels 1–8 के लिए प्रत्येक port पर चार channels

88.2 या 96 kHz पर सभी आठ चैनल्स के लिए दो ऑप्टिकल केबल्स कनेक्ट करें।

ASP880 को क्लॉक मास्टर के रूप में उपयोग करें

1. ASP880 AES/S/PDIF या ADAT आउटपुट को इंटरफ़ेस या recorder से कनेक्ट करें।
2. ज़रूरी सैंपल रेट सिलेक्ट होने तक SAMPLE RATE दबाएँ।
3. Receiving इंटरफ़ेस, recorder और DAW सेशन को उसी सैंपल रेट पर सेट करें।
4. Receiving डिवाइस का क्लॉक सोर्स उसके AES, S/PDIF या ADAT इनपुट पर, जैसा appropriate हो, सेट करें।

दोनों डिजिटल फ़ॉर्मैट्स simultaneously सक्रिय रहते हैं, इसलिए दूसरा फ़ॉर्मैट दूसरे recorder को फ़ीड कर सकता है।

ASP880 को एक्सटर्नल-क्लॉक slave के रूप में उपयोग करें

1. 75 Ω BNC coaxial केबल से मास्टर क्लॉक आउटपुट को ASP880 WORD CLOCK इनपुट से कनेक्ट करें।

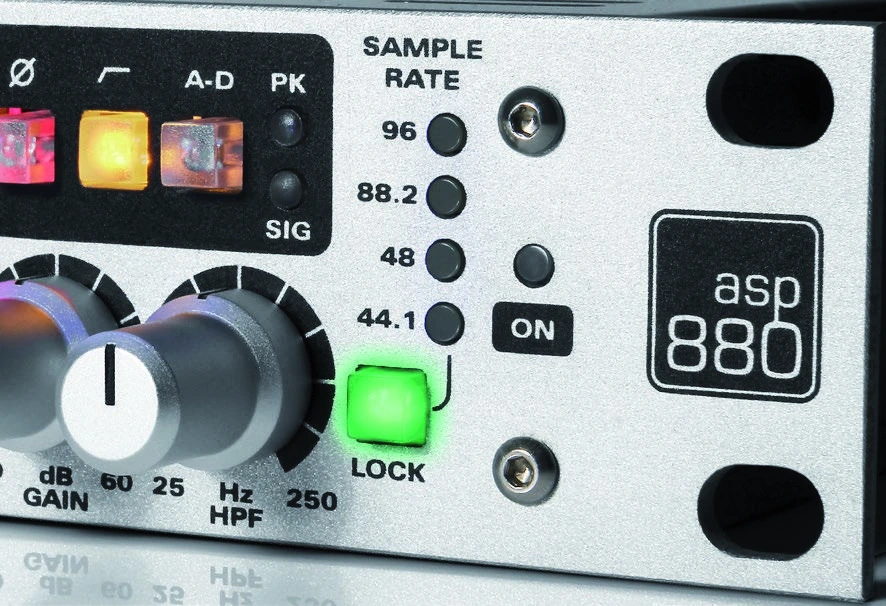

2. LOCK स्विच green flash करने तक SAMPLE RATE दबाएँ। इससे एक्सटर्नल-क्लॉक मोड सिलेक्ट होता है।
3. वैलिड क्लॉक detect होने पर green इंडिकेटर solid हो जाता है।
4. यदि ASP880 वर्ड क्लॉक chain में एकमात्र या अंतिम डिवाइस है, रियर-पैनल 75 Ω टर्मिनेशन स्विच engage करें।
5. क्लॉक distribute करने के लिए BNC T-कनेक्टर उपयोग करने पर केवल chain के अंतिम डिवाइस को 75 Ω पर terminate करें।

important

सिस्टम में केवल एक क्लॉक मास्टर उपयोग करें। गलत मास्टर/slave कॉन्फ़िगरेशन, sample-rate mismatch, unsuitable cabling या incorrect टर्मिनेशन clicks, pops या lock न होने का कारण बन सकते हैं।
