एनालॉग आउटपुट्स, Inserts और ADC

एनालॉग लाइन आउटपुट्स

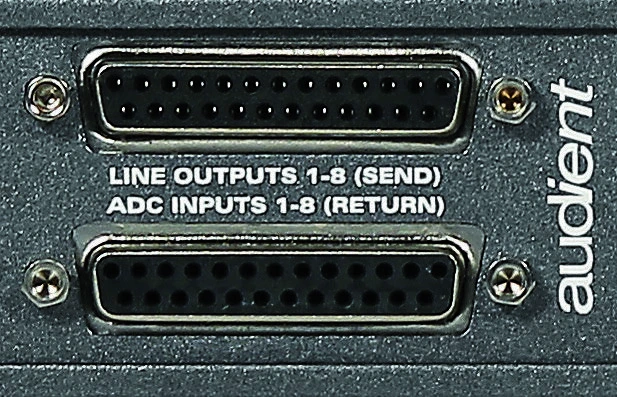

ASP880 रियर-पैनल DB25 कनेक्टर पर आठ fully बैलेंस्ड, cross-coupled लाइन-ड्राइवर आउटपुट्स देता है। आउटपुट circuit ASP8024 कंसोल से derived है और operational amplifiers की differential पेयर का उपयोग करता है।

कनेक्टर Tascam DB25 एनालॉग pinout का उपयोग करता है। बैलेंस्ड आउटपुट impedance 100 Ω से कम है और maximum आउटपुट लेवल +27.5 dBu है। ASP880 को eight-चैनल एनालॉग माइक्रोफ़ोन preamplifier के रूप में चलाते समय, या एक्सटर्नल प्रोसेसिंग के सेंड पाथ के रूप में, इन आउटपुट्स का उपयोग करें।

Direct ADC access और inserts

दूसरे Tascam फ़ॉर्मैट DB25 कनेक्टर पर आठ बैलेंस्ड ADC लाइन इनपुट्स दिए गए हैं। ये +18 dBu इनपुट headroom के साथ converters तक direct एक्सेस देते हैं, जहाँ 0 dBFS = +18 dBu है।

ADC इनपुट्स को दो तरीकों से उपयोग किया जा सकता है:

• Alternative माइक्रोफ़ोन प्रीऐम्प्स या अन्य सोर्सेज़ से लाइन-लेवल सिग्नल्स सीधे converters में फ़ीड करें।
• एनालॉग आउटपुट्स को एक्सटर्नल EQ, compression या अन्य प्रोसेसिंग से कनेक्ट करें, फिर processed सिग्नल्स को ADC इनपुट्स में रिटर्न करके आठ इन्सर्ट पाथ्स बनाएँ।

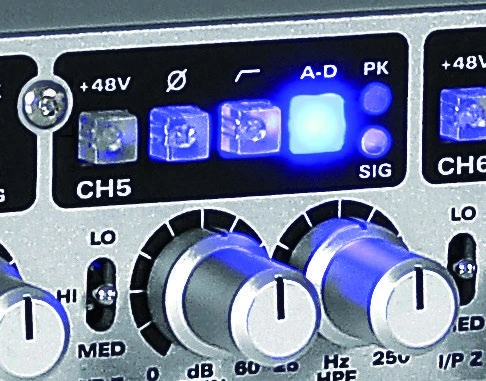

चैनल का direct ADC इनपुट / इन्सर्ट रिटर्न सिलेक्ट करने के लिए फ्रंट-पैनल A-D स्विच दबाएँ।
