아날로그 출력, Insert & ADC

아날로그 라인 출력

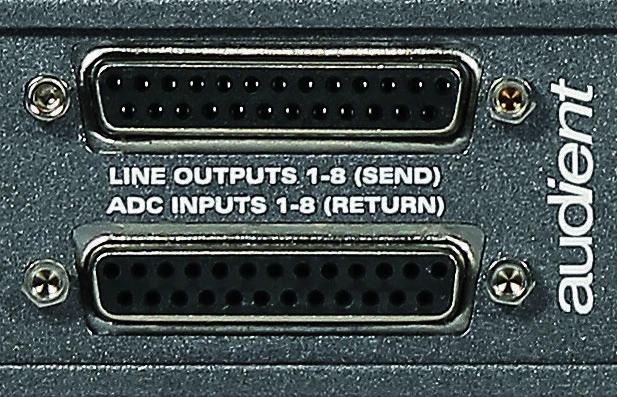

ASP880은 후면 패널 DB25 커넥터를 통해 8개의 완전 밸런스드 Cross-Coupled Line Driver 출력을 제공합니다. 출력 회로는 ASP8024 콘솔에서 파생되었으며 차동 Operational Amplifier 쌍을 사용합니다.

커넥터는 Tascam DB25 아날로그 핀아웃을 사용합니다. 출력 임피던스는 밸런스 연결 시 100 Ω 미만이며 최대 출력 레벨은 +27.5 dBu입니다. ASP880을 8채널 아날로그 마이크 프리앰프로 사용하거나 외부 프로세싱 장비로 보내는 Send 경로로 사용할 때 이 출력을 사용하십시오.

Direct ADC Access 및 Insert

두 번째 Tascam 포맷 DB25 커넥터에는 8개의 밸런스드 ADC 라인 입력이 제공됩니다. 이 입력은 +18 dBu 입력 헤드룸으로 컨버터에 직접 접근하며, 0 dBFS = +18 dBu입니다.

ADC 입력은 두 가지 방식으로 사용할 수 있습니다.

• 다른 마이크 프리앰프 또는 기타 소스의 라인 레벨 신호를 컨버터에 직접 입력합니다.
• 아날로그 출력을 외부 EQ, Compressor 또는 기타 프로세싱 장비에 연결한 뒤 처리된 신호를 ADC 입력으로 되돌려 8개의 Insert 경로를 구성합니다.

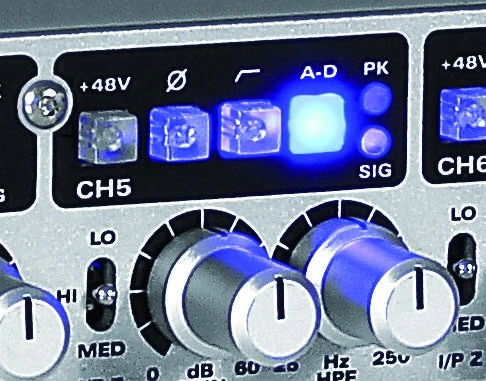

채널의 전면 패널 A-D 스위치를 눌러 해당 Direct ADC 입력 / Insert Return을 선택합니다.
