模拟输出、Insert 与 ADC

模拟线路输出

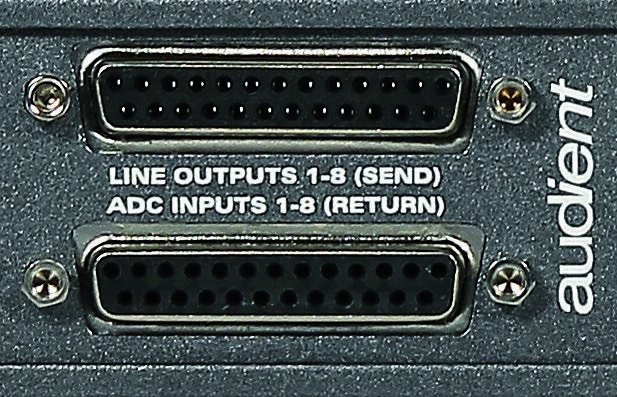

ASP880 在后面板 DB25 接口上提供八个全平衡、交叉耦合线路驱动输出。输出电路源自 ASP8024 调音台，并使用差分运算放大器对。

接口采用 Tascam DB25 模拟针脚定义。平衡连接时输出阻抗低于 100 Ω，最大输出电平为 +27.5 dBu。当 ASP880 作为八通道模拟麦克风前置放大器使用，或需要将信号发送到外部处理设备时，请使用这些输出。

直接 ADC 接入与插入点

第二个 Tascam 格式 DB25 接口提供八个平衡 ADC 线路输入。这些输入可以直接访问转换器，输入余量为 +18 dBu，其中 0 dBFS = +18 dBu。

ADC 输入有两种主要用法：

• 将其他麦克风前置放大器或其他信号源的线路电平信号直接送入转换器。
• 将模拟输出连接到外部 EQ、压缩器或其他处理设备，再将处理后的信号返回 ADC 输入，从而构成八路插入链路。

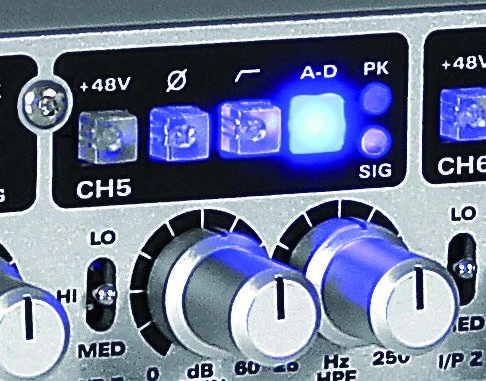

按下通道前面板的 A-D 开关，即可选择其直接 ADC 输入 / 插入返回。
