数字输出与时钟

ASP880 可在 44.1、48、88.2 或 96 kHz 下同时输出 AES/S/PDIF 和 ADAT。

AES 和 S/PDIF​

后面板 DB9 接口提供八通道变压器平衡 AES 数字输出。进行专业 AES 工作时，请保持 AES / S/PDIF 开关弹出。

按下该开关会将 DB9 输出切换为消费级 S/PDIF 格式，包括更低的信号幅度。通道针脚定义请参阅方框图。

ADAT SMUX​

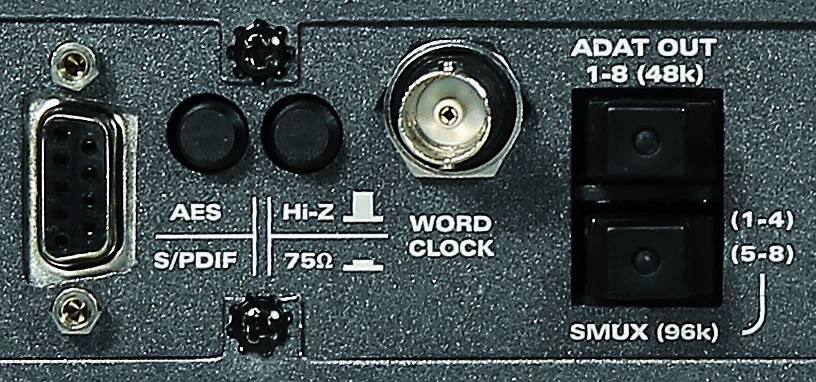

ASP880 AES S/PDIF、字时钟和 ADAT 输出接口
采样率光纤连接通道
44.1 或 48 kHz上方 ADAT 端口通道 1–8
88.2 或 96 kHz两个 ADAT 端口每个端口四个通道，共传输通道 1–8

在 88.2 或 96 kHz 下，如需传输全部八个通道，请连接两根光纤线缆。

将 ASP880 用作时钟主设备​

  1. 将 ASP880 的 AES/S/PDIF 或 ADAT 输出连接到音频接口或录音设备。
  2. 按 SAMPLE RATE，直到选择所需采样率。
  3. 将接收音频接口、录音设备和 DAW 工程设置为相同采样率。
  4. 根据所使用的连接，将接收设备的时钟源设置为相应的 AES、S/PDIF 或 ADAT 输入。

两种数字格式会同时保持工作，因此第二种格式可以同时连接另一台录音设备。

将 ASP880 用作外部时钟从设备​

  1. 使用 75 Ω BNC 同轴线缆，将主时钟输出连接到 ASP880 的 WORD CLOCK 输入。
  2. 按 SAMPLE RATE，直到 LOCK 开关绿灯闪烁。这会选择外部时钟模式。
  3. 检测到有效时钟后，绿色指示灯会持续亮起。
  4. 如果 ASP880 是字时钟链中唯一或最后一个设备，请启用后面板 75 Ω 终端开关。
  5. 如果使用 BNC T 型接头分配时钟，只在链路最后一个设备上进行 75 Ω 终端匹配。

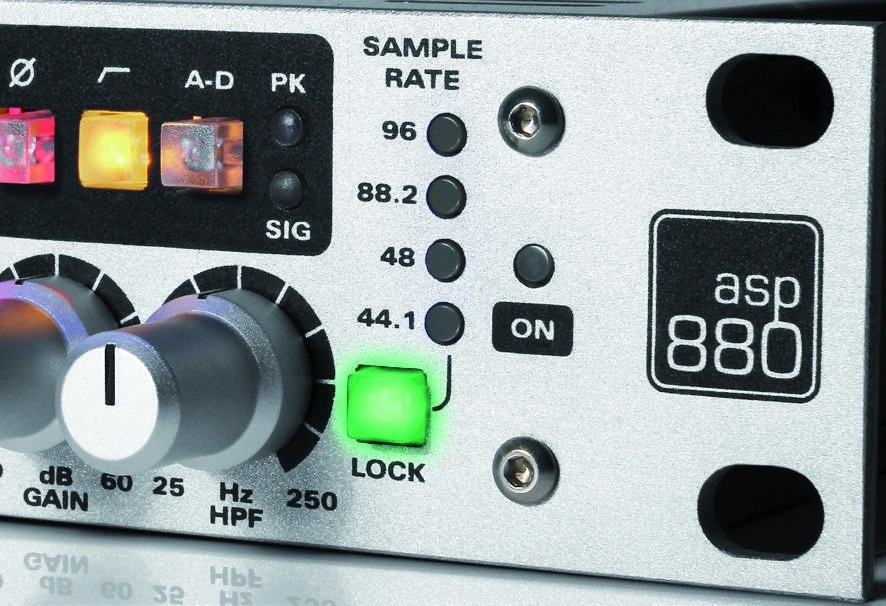

ASP880 采样率和外部时钟控制 ASP880 字时钟输入、终端和数字输出 用于分配字时钟的 BNC T 型接头
important

系统中只能使用一个时钟主设备。主/从配置错误、采样率不匹配、线缆不合适或终端设置错误，都可能导致咔嗒声、爆音或无法锁定。
