アナログ出力、Insert、ADC

アナログライン出力

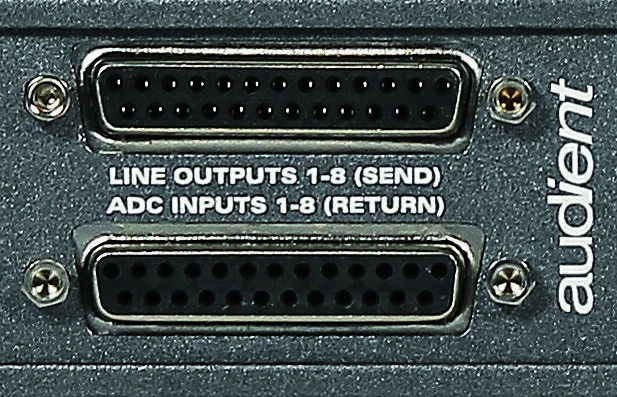

ASP880 は、リアパネルの DB25 コネクターから完全バランス、クロスカップル方式のラインドライバー出力を 8系統提供します。出力回路は ASP8024 コンソールをベースにしており、差動構成のオペアンプペアを使用します。

コネクターは Tascam DB25 アナログピン配列を使用します。出力インピーダンスはバランス接続時 100 Ω 未満、最大出力レベルは +27.5 dBu です。ASP880 を 8チャンネルのアナログマイクプリアンプとして使用する場合、または外部プロセッサーへの Send 経路として使用する場合にこれらの出力を使用します。

Direct ADC Access とインサート

2つ目の Tascam フォーマット DB25 コネクターに、8系統のバランス ADC ライン入力があります。これらは +18 dBu の入力ヘッドルームでコンバーターへ直接アクセスし、0 dBFS = +18 dBu です。

ADC 入力は 2通りの方法で使用できます。

• 他のマイクプリアンプやその他のソースからのラインレベル信号を、コンバーターへ直接入力する。
• アナログ出力から外部 EQ、コンプレッサー、その他のプロセッサーへ接続し、処理後の信号を ADC 入力へ戻して 8系統の Insert 経路を構成する。

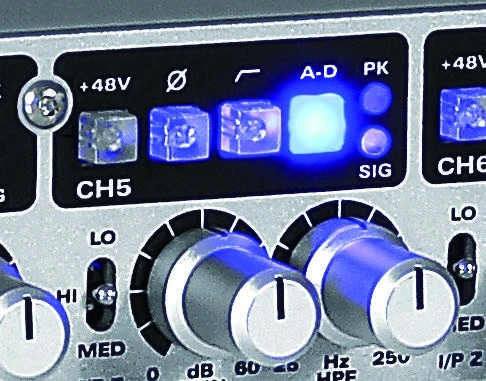

各チャンネルのフロントパネル A-D スイッチを押すと、対応する Direct ADC Input／Insert Return が選択されます。
