Room सेटअप और calibration

ASP510 surround सिस्टम में मॉनिटरिंग और रिकॉर्ड दोनों फ़ंक्शन्स मैनेज कर सकता है। Consistent लेवल और imaging के लिए सही मॉनिटर calibration महत्वपूर्ण है।

Operating लेवल​

ASP510 अपने आउटपुट्स पर +24 dBu तक deliver कर सकता है, जबकि कई पावर amplifiers और सक्रिय monitors को lower लेवल्स की आवश्यकता होती है।

Amplifier या सक्रिय-मॉनिटर गेन सेट करते समय ASP510 वॉल्यूम कंट्रोल की नॉर्मल ऑपरेटिंग पोज़िशन पर विचार करें। कंट्रोल law को लगभग 12 o'clock और 5 o'clock के बीच सबसे fine working resolution देने के लिए design किया गया है।

Lower मॉनिटरिंग लेवल की आवश्यकता होने पर Dim कंट्रोल उपयोग करें।

मॉनिटर चैनल्स calibrate करना​

ASP510 में built-in pink noise generator है।

  1. सुनने पोज़िशन पर SPL मीटर रखें।
  2. Cut और Dim को एक साथ hold करें, जब तक दोनों बटन्स flash न करें, फिर छोड़ दें।
  3. ASP510 सभी मॉनिटर आउटपुट्स cut कर देता है।
  4. एक समय में एक स्पीकर unmute करें।
  5. सुनने पोज़िशन पर पाँचों full-रेंज चैनल्स measure करें।
  6. हर चैनल का फ्रंट-पैनल मॉनिटर Trim एडजस्ट करें, जब तक पाँचों monitors समान SPL न दें।
  7. Alignment पूरा होने पर calibration स्टेट से बाहर निकलें।

फ्रंट-पैनल मॉनिटर Trim कंट्रोल्स प्रत्येक स्पीकर आउटपुट के लिए ±10 dB adjustment देते हैं।

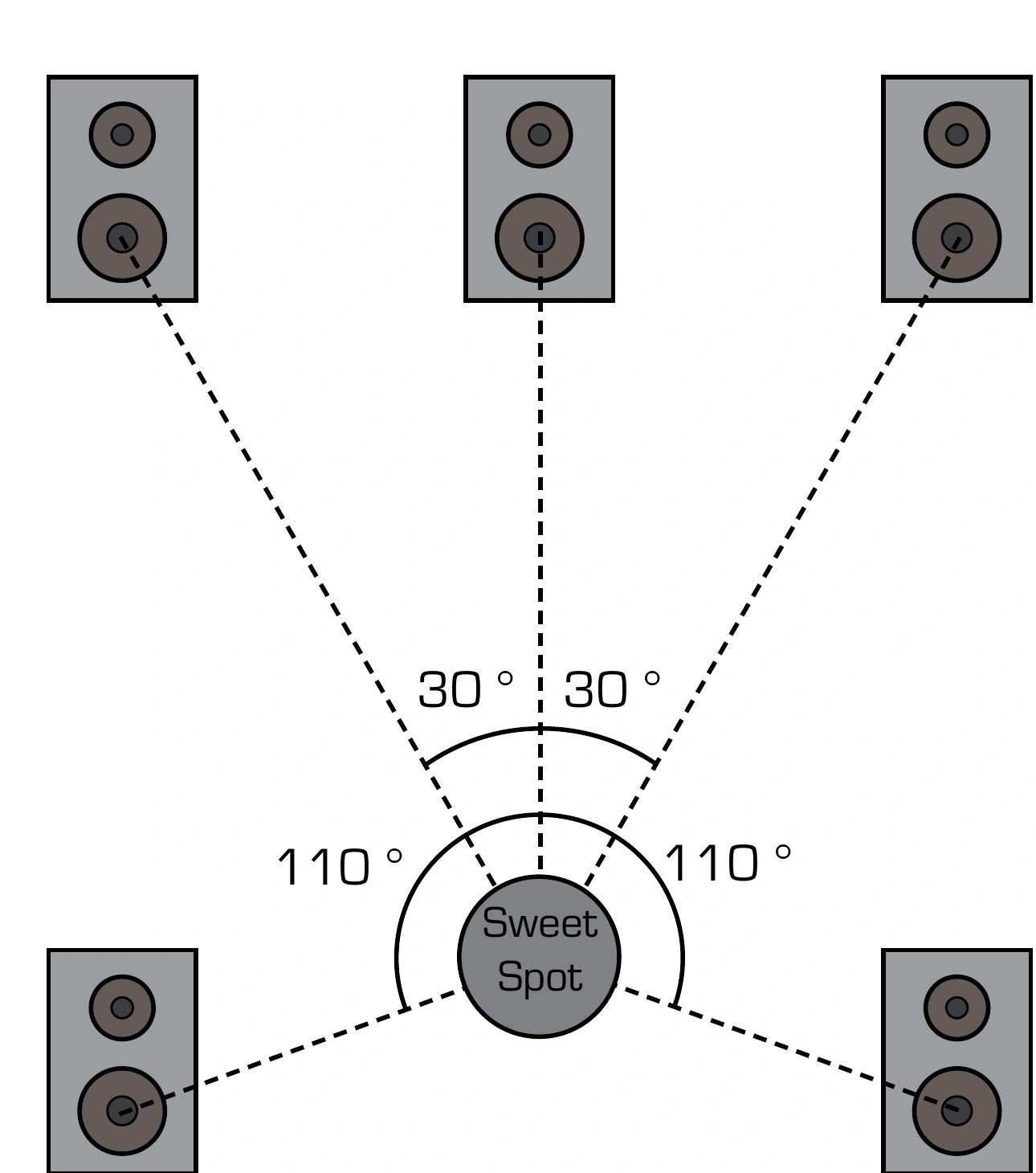

5.1 स्पीकर प्लेसमेंट​

सोर्स लेआउट में लेफ्ट और राइट सेंटर लाइन से लगभग 30° पर और surround स्पीकर्स सुनने पोज़िशन से लगभग 110° पर रखे जाते हैं।

30 degree front angles और 110 degree सराउंड angles दिखाता ASP510 5.1 स्पीकर placement डायग्राम
ASP510 5.1 loudspeaker placement reference।

अगला चरण​

Rack Processor Controls पर जाएँ।
