ASP510 मैनुअल

ASP510 एक surround sound मॉनिटर controller है, जिसे कंसोल और DAW-based सिस्टम्स के लिए बनाया गया है।

यह remote desktop कंट्रोल सरफ़ेस को 1U रैक प्रोसेसर के साथ जोड़ता है, ताकि ऑडियो प्रोसेसिंग रैक में रहे और मॉनिटरिंग कंट्रोल्स सुनने पोज़िशन से आसानी से उपलब्ध हों।

बॉक्स में क्या है

ASP510 सिस्टम के साथ मिलता है:

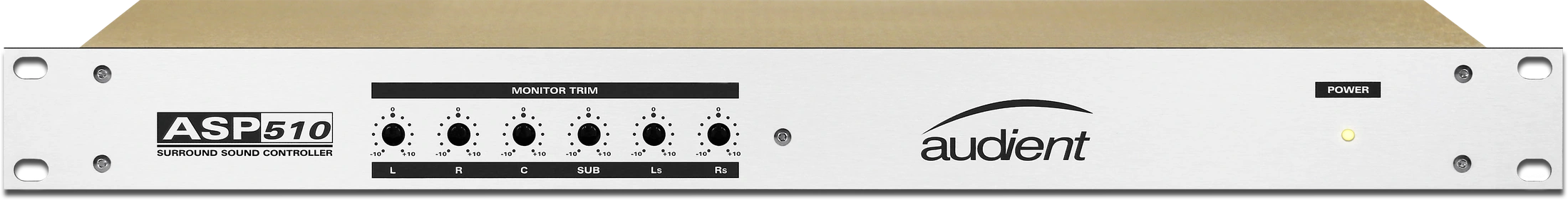

• ASP510 Surround प्रोसेसर रैक यूनिट

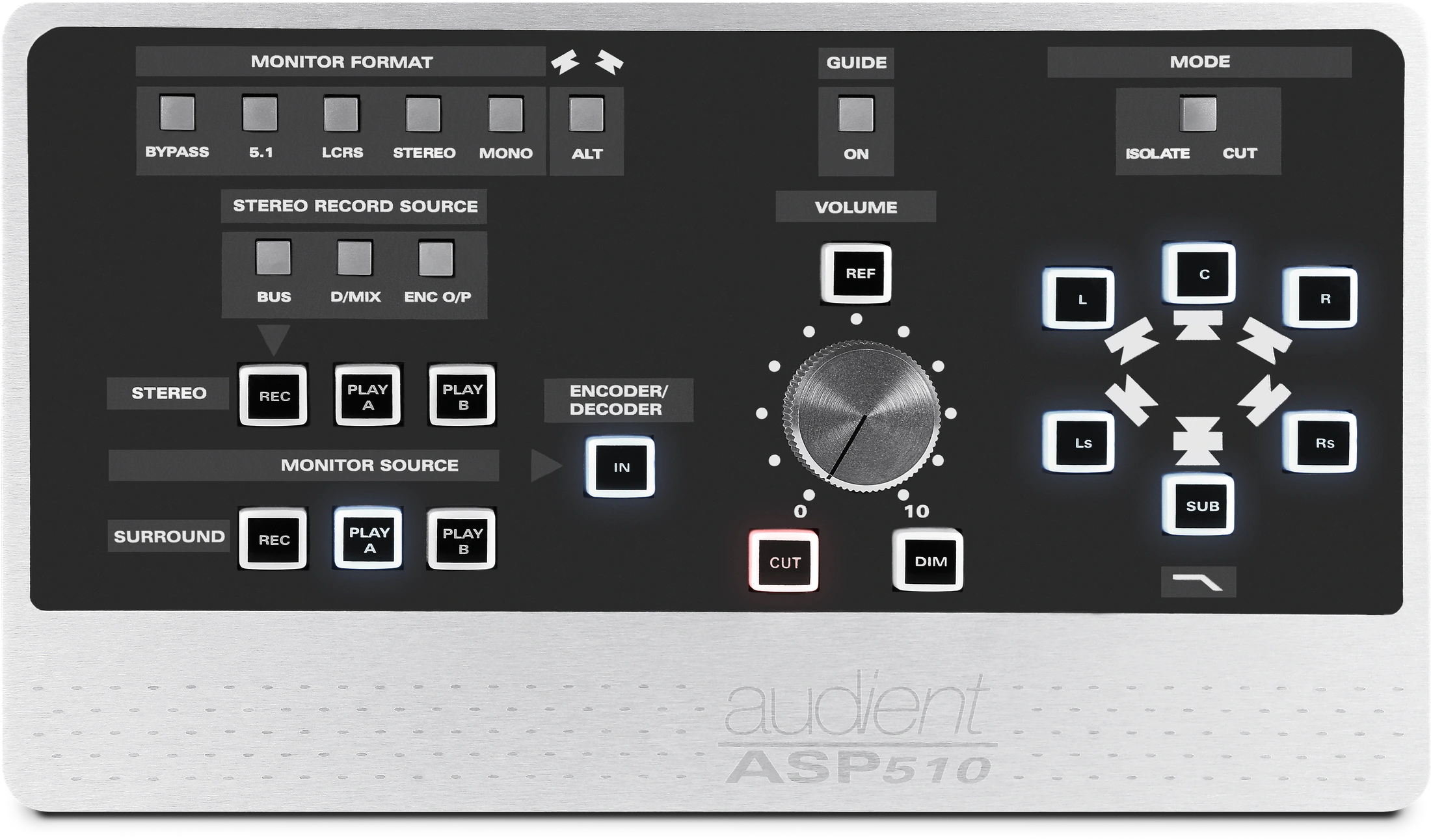

• ASP510 Remote कंट्रोल
• मेन्स पावर cord
• CAT5 interconnecting केबल

मुख्य विशेषताएँ

• तीन surround मॉनिटर सोर्स, 5.1 तक
• तीन स्टीरियो मॉनिटर सोर्स
• डेडिकेटेड encoder और decoder इंसर्ट कनेक्शन
• Individual लेवल trims के साथ छह स्पीकर आउटपुट
• Alternate लेफ्ट और राइट स्पीकर switching
• Individual स्पीकर Cut या Isolate कंट्रोल
• User definable रेफ़रेंस और Dim लेवल
• Built-in pink नॉइज़ generator
• Guide track इनपुट
• कंसोल Solo, Dim, Talkback और बायपास logic इंटरफ़ेस
• स्टीरियो रिकॉर्ड सोर्स selection
• 5.1, 5.1 Film, LCRS, स्टीरियो, Mono और बायपास मॉनिटरिंग workflows
• CAT5 द्वारा रैक प्रोसेसर से कनेक्टेड Remote कंट्रोल

सिस्टम आर्किटेक्चर

सारी ऑडियो प्रोसेसिंग रैक प्रोसेसर में होती है। Desktop remote, RS485 link के जरिए प्रोसेसर को नियंत्रित करता है।

इस व्यवस्था में ऑडियो कनेक्शन रैक में रहते हैं, जबकि मॉनिटर फ़ॉर्मैट, सोर्स, स्पीकर और लेवल कंट्रोल्स सुनने पोज़िशन से उपलब्ध रहते हैं।

अगला चरण

Installation और Audio Connections पर जाएँ।
