ASP510 매뉴얼

ASP510은 콘솔 및 DAW 기반 시스템을 위해 설계된 서라운드 사운드 모니터 컨트롤러입니다.

데스크톱 리모트 컨트롤 표면과 1U 랙 프로세서를 결합하여 오디오 처리는 랙에 유지하면서 모니터링 컨트롤은 쉽게 접근할 수 있는 위치에 둘 수 있습니다.

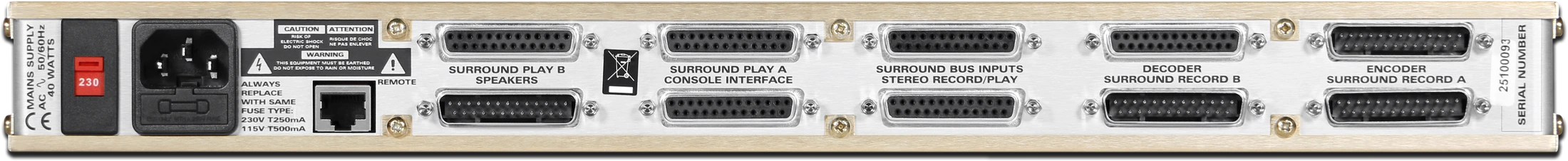

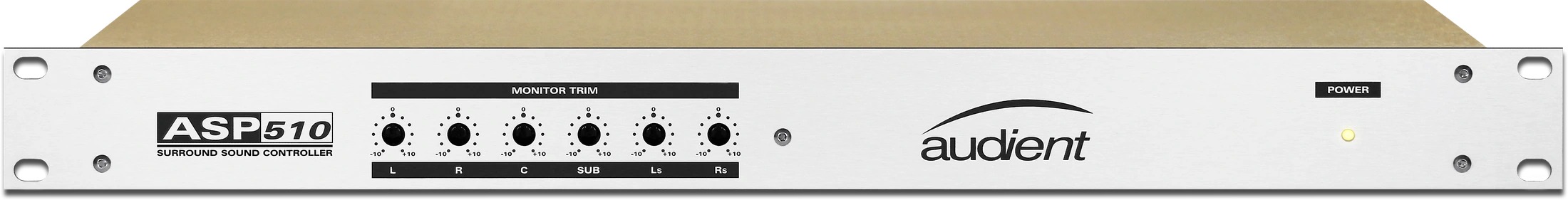

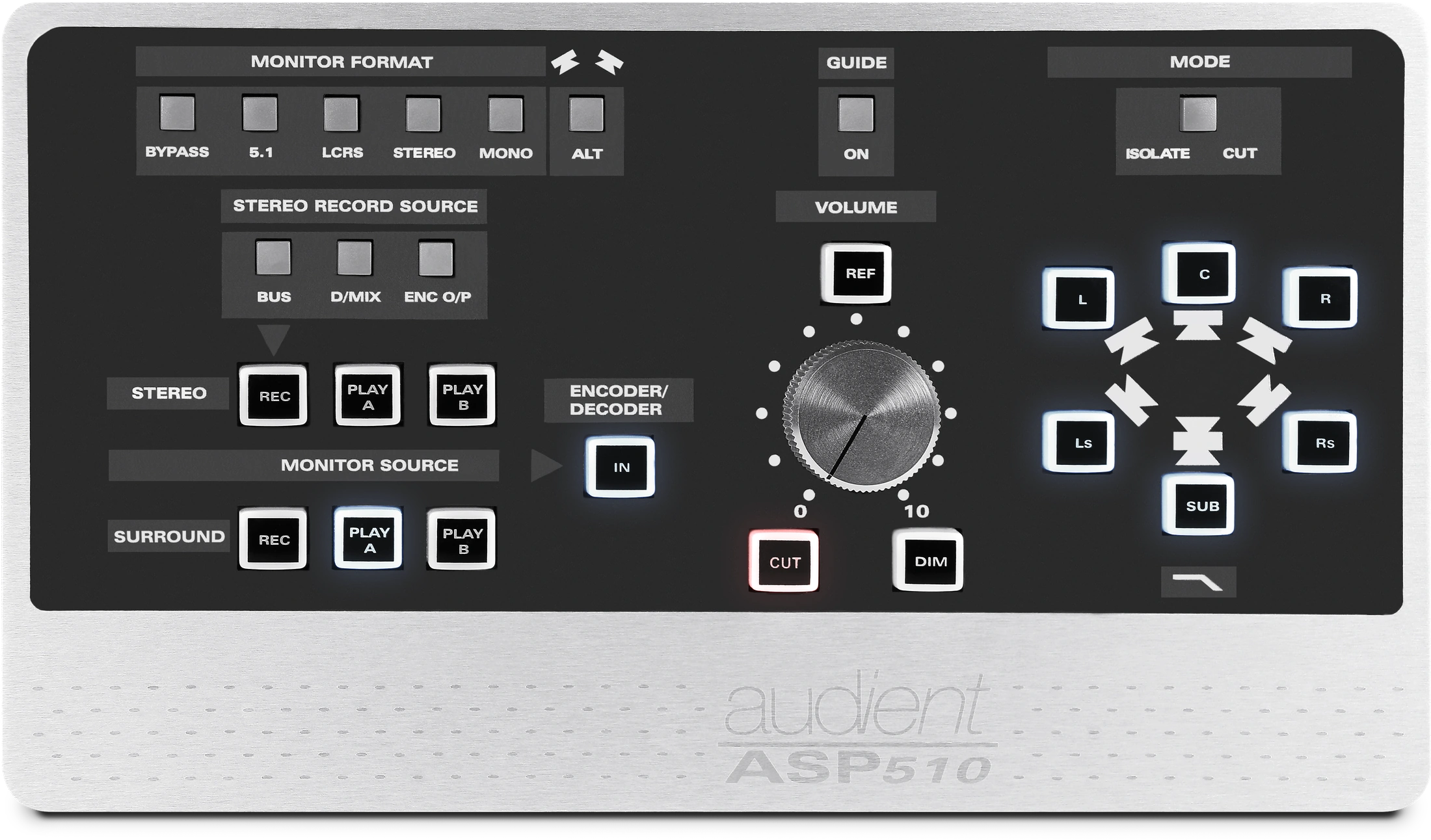

ASP510 리모트 컨트롤 표면ASP510 서라운드 프로세서 랙 장치 전면 패널ASP510 서라운드 프로세서 랙 장치 후면 패널

박스 구성품​

ASP510 시스템에는 다음이 포함됩니다.

  • ASP510 Surround Processor 랙 장치
  • ASP510 Remote Control
  • 전원 코드
  • CAT5 연결 케이블

주요 기능​

  • 최대 5.1을 지원하는 세 개의 서라운드 모니터 소스
  • 세 개의 스테레오 모니터 소스
  • 전용 인코더 및 디코더 인서트 연결
  • 개별 레벨 트림이 있는 여섯 개의 스피커 출력
  • 대체 Left 및 Right 스피커 전환
  • 개별 스피커 Cut 또는 Isolate 제어
  • 사용자 정의 Reference 및 Dim 레벨
  • 내장 핑크 노이즈 제너레이터
  • Guide 트랙 입력
  • 콘솔 Solo, Dim, Talkback 및 Bypass 로직 인터페이스
  • 스테레오 레코드 소스 선택
  • 5.1, 5.1 Film, LCRS, Stereo, Mono 및 Bypass 모니터링 워크플로우
  • CAT5를 통해 랙 프로세서에 연결되는 Remote Control

시스템 구조​

모든 오디오 처리는 랙 프로세서에서 이루어집니다. 데스크톱 리모트는 RS485 링크를 통해 프로세서를 제어합니다.

이 구조는 오디오 연결을 랙에 유지하면서 청취 위치에서 모니터 포맷, 소스, 스피커 및 레벨을 제어할 수 있도록 합니다.

다음 단계​

설치 및 오디오 연결로 계속 진행하십시오.
