ASP510 手册

ASP510 是一款面向调音台和 DAW 系统设计的环绕声监听控制器。

它将桌面 Remote Control 控制界面与 1U 机架处理器结合，使音频处理保留在机架中，同时监听控制保持在方便操作的位置。

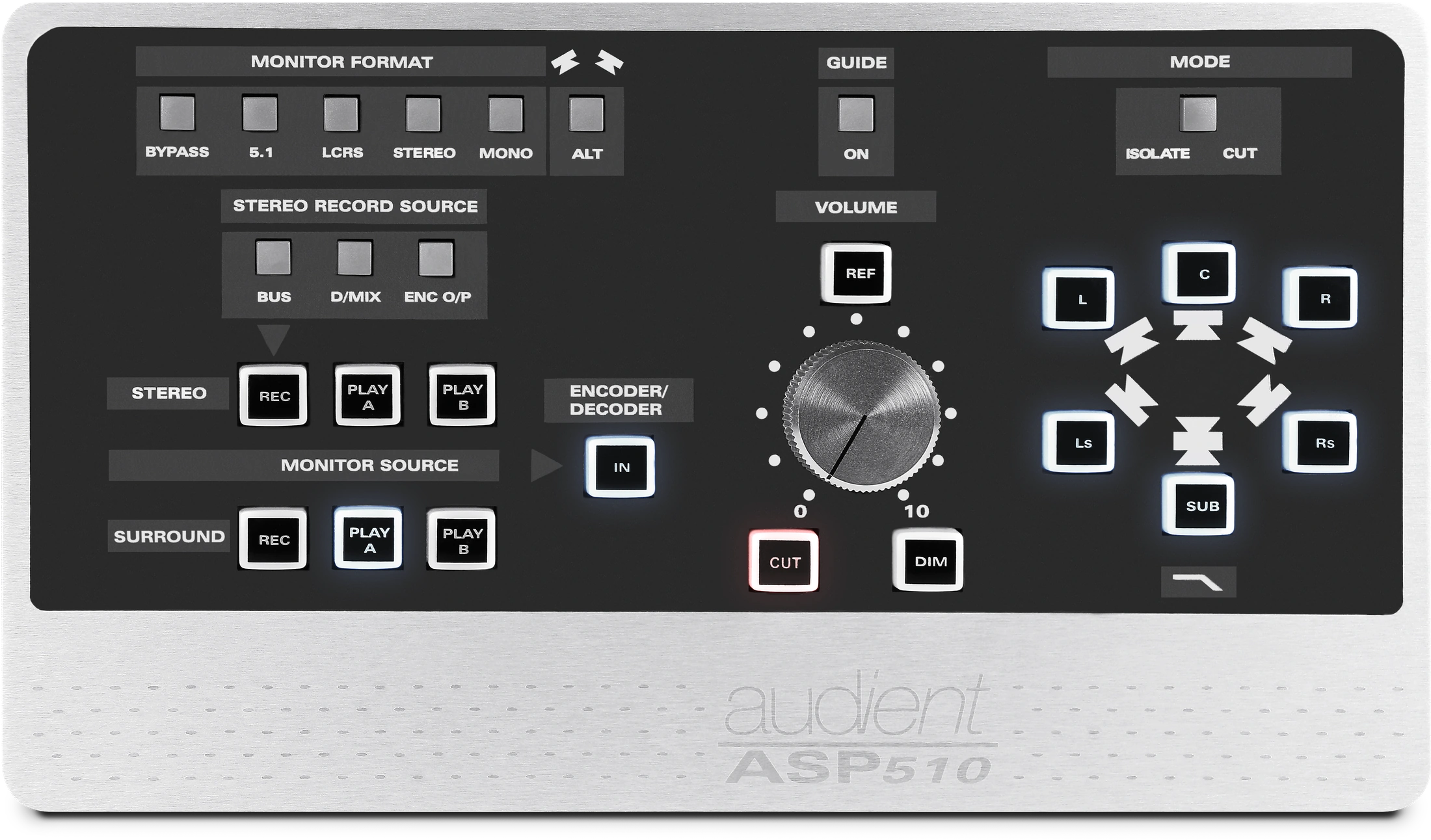

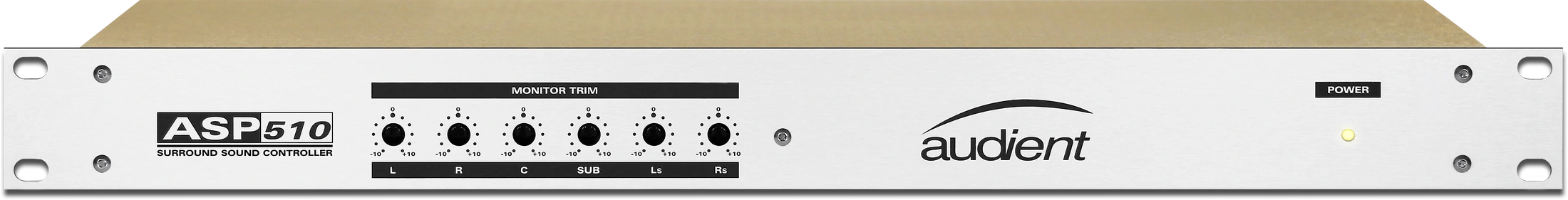

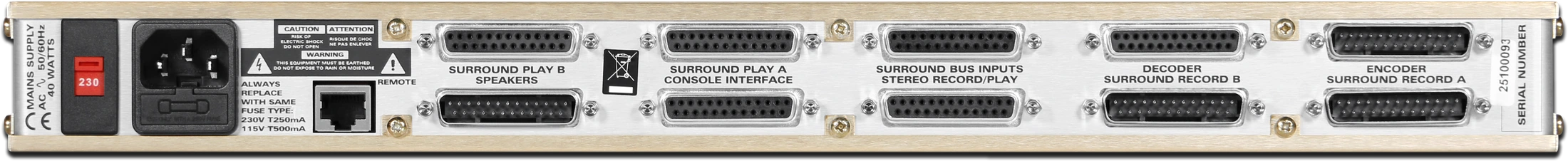

ASP510 Remote Control 控制界面ASP510 Surround Processor 机架单元前面板ASP510 Surround Processor 机架单元后面板

包装内容​

ASP510 系统随附：

  • ASP510 Surround Processor 机架单元
  • ASP510 Remote Control
  • 市电电源线
  • CAT5 互连线缆

主要功能​

  • 三个环绕声监听源，最高支持 5.1
  • 三个立体声监听源
  • 专用编码器和解码器插入点连接
  • 六个扬声器输出，带独立电平 trim
  • 备用 Left 和 Right 扬声器切换
  • 单独扬声器 Cut 或 Isolate 控制
  • 用户可定义 Reference 和 Dim 电平
  • 内置粉红噪声发生器
  • Guide track 输入
  • 调音台 Solo、Dim、Talkback 和 Bypass 逻辑接口
  • 立体声录音源选择
  • 5.1、5.1 Film、LCRS、Stereo、Mono 和 Bypass 监听工作流程
  • Remote Control 通过 CAT5 与机架处理器连接

系统架构​

所有音频处理都在机架处理器中完成。桌面 remote 通过 RS485 链路控制处理器。

这样音频连接可以保留在机架中，同时从聆听位置控制监听格式、信号源、扬声器和电平。

后续步骤​

继续阅读安装与音频连接。
