ASP510 マニュアル

ASP510 は、コンソールや DAW ベースのシステム向けに設計されたサラウンド・モニターコントローラーです。

デスクトップ型の Remote Control と 1U ラック型プロセッサーを組み合わせることで、オーディオ処理をラック内に集約しながら、モニタリング操作を手元で行えます。

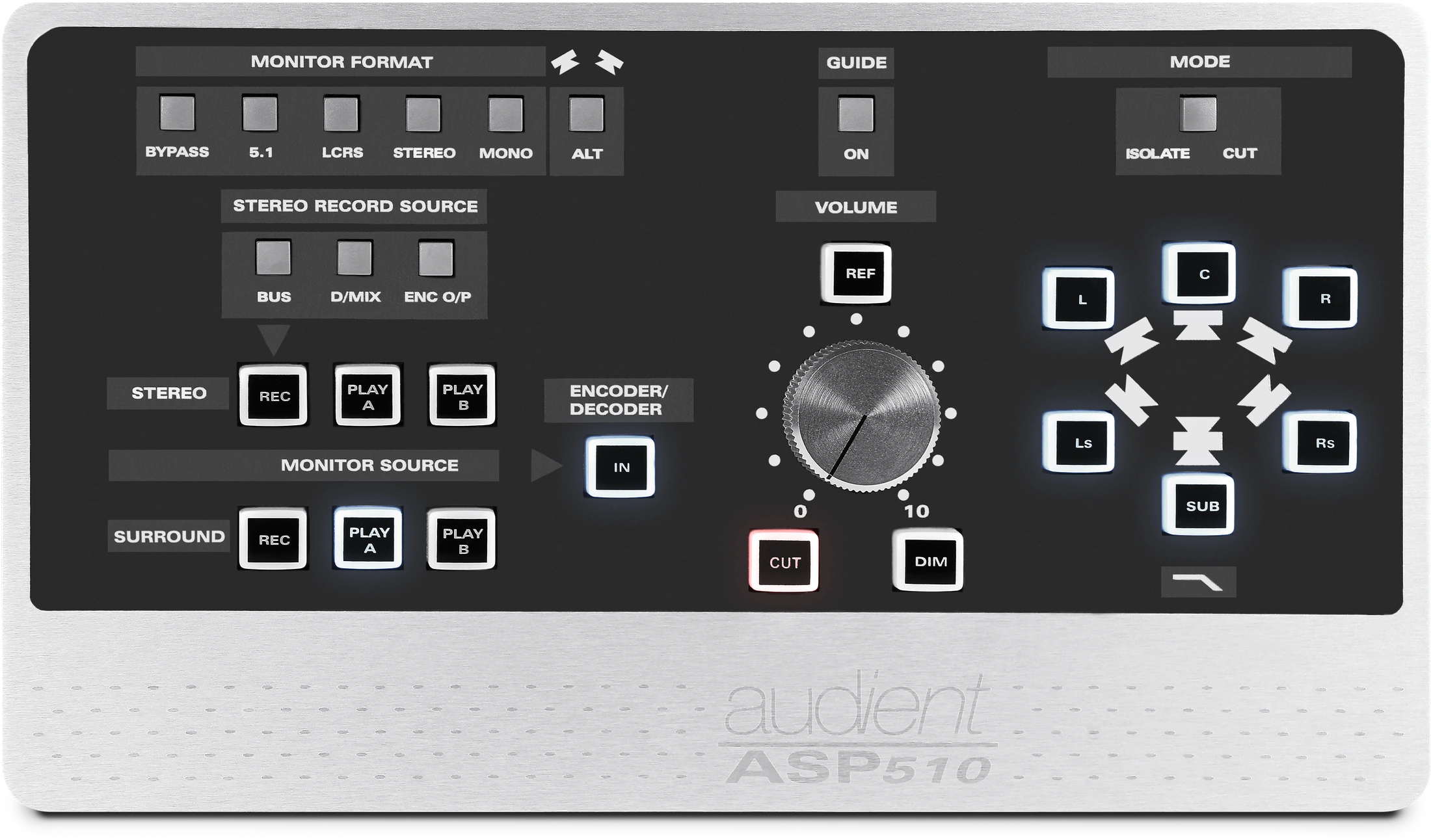

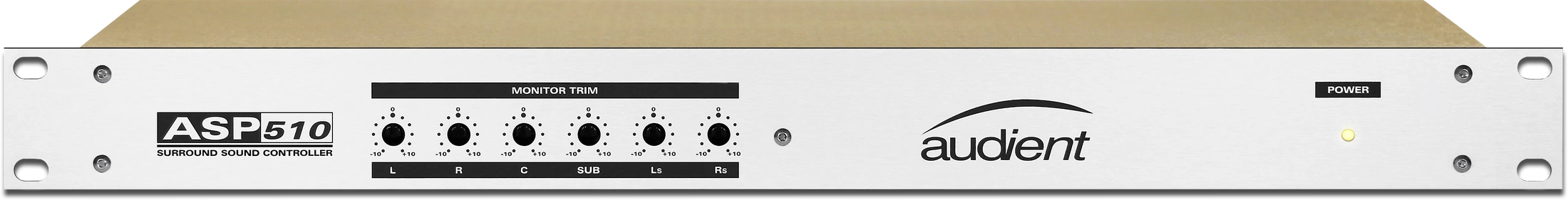

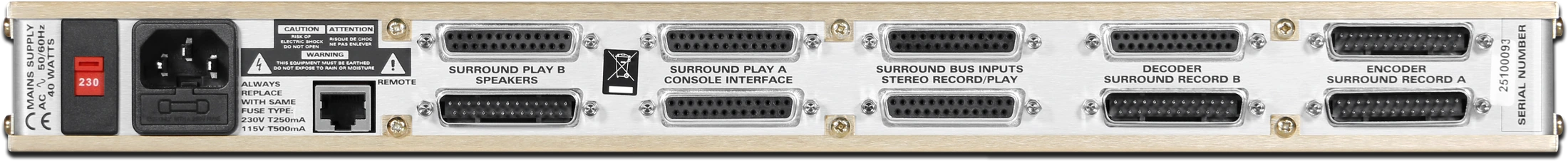

ASP510 Remote Control 操作面ASP510 Surround Processor ラックユニットのフロントパネルASP510 Surround Processor ラックユニットのリアパネル

同梱品​

ASP510 システムには以下が付属します：

  • ASP510 Surround Processor ラックユニット
  • ASP510 Remote Control
  • 電源ケーブル
  • CAT5 接続ケーブル

主な機能​

  • 最大 5.1 に対応する 3系統のサラウンドモニターソース
  • 3系統のステレオモニターソース
  • 専用 Encoder / Decoder インサート接続
  • 個別レベルトリムを備えた 6系統のスピーカー出力
  • Left / Right の Alternate スピーカー切り替え
  • 各スピーカーの Cut / Isolate コントロール
  • ユーザー設定可能な Reference / Dim レベル
  • 内蔵ピンクノイズジェネレーター
  • Guide Track 入力
  • コンソールの Solo、Dim、Talkback、Bypass に対応するロジックインターフェース
  • ステレオ録音ソース選択
  • 5.1、5.1 Film、LCRS、Stereo、Mono、Bypass のモニタリングワークフロー
  • CAT5 でラックプロセッサーに接続する Remote Control

システム構成​

すべてのオーディオ処理はラックプロセッサー内で行われます。デスクトップの Remote Control は RS485 接続でプロセッサーを制御します。

この構成により、オーディオ接続をラック内にまとめながら、リスニングポジションからモニターフォーマット、ソース、スピーカー、レベルを操作できます。

次のステップ​

設置とオーディオ接続 に進みます。
