アプリケーションセットアップ
ASP510 は、さまざまなサラウンド／ステレオ制作ワークフローに合わせて構成できます。
以下の図は ASP510 の公式な接続例です。図中に示す外部レコーダー、コンバーター、コーデックの機種は一例です。現在のシステムに適した互換機器を使用してください。

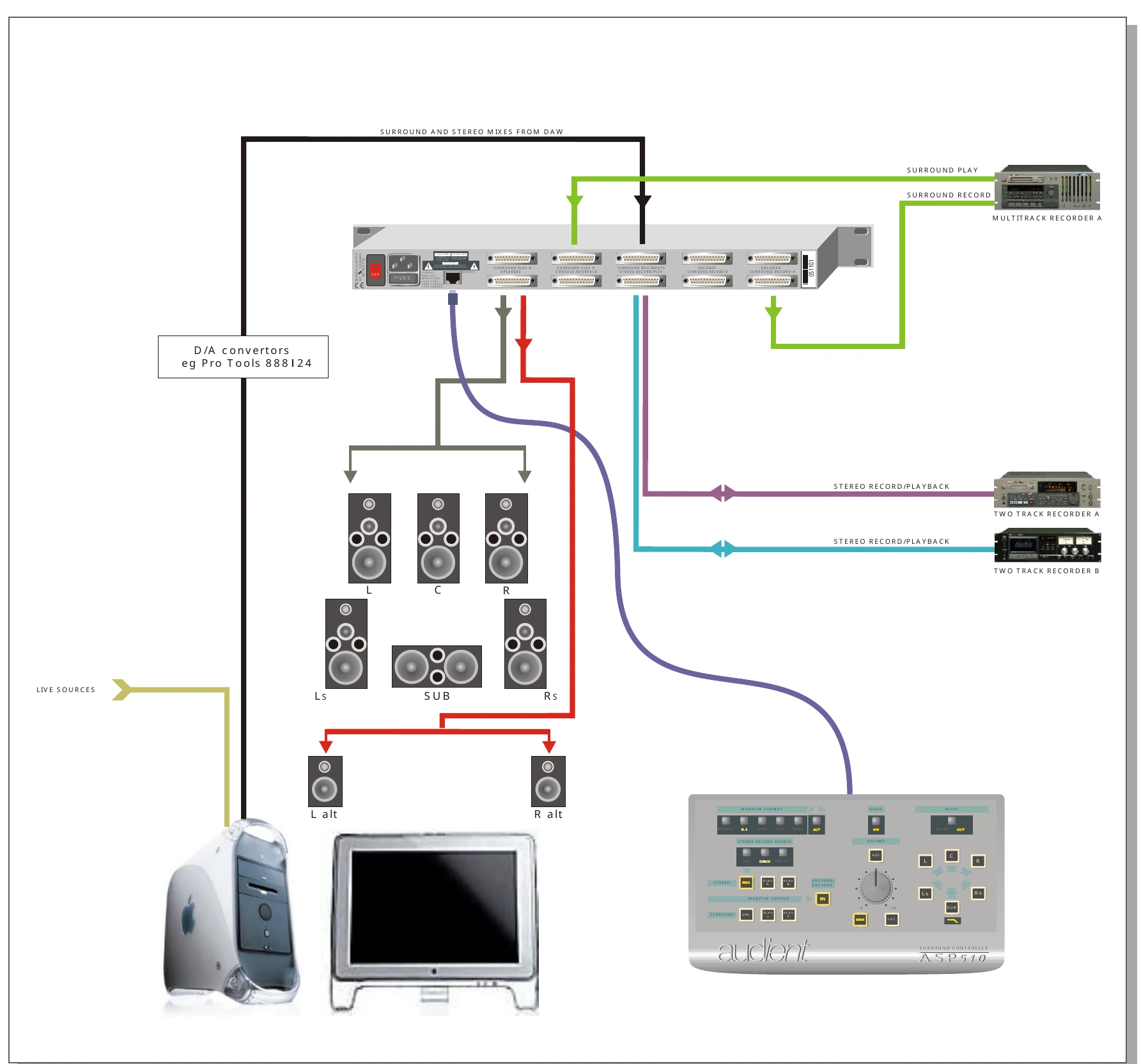

DAW との使用
ASP510 は、Pro Tools またはその他のサラウンド対応 DAW で 5.1 モニターコントロールを行いながら、Alternate ステレオモニターや外部レコーダーも管理できます。
一般的なシステムでは、DAW のサラウンド／ステレオモニター信号を ASP510 へ送り、メインスピーカーシステムを 6系統の Surround 出力へ接続し、Alternate Left / Right 出力をニアフィールドモニターに使用します。

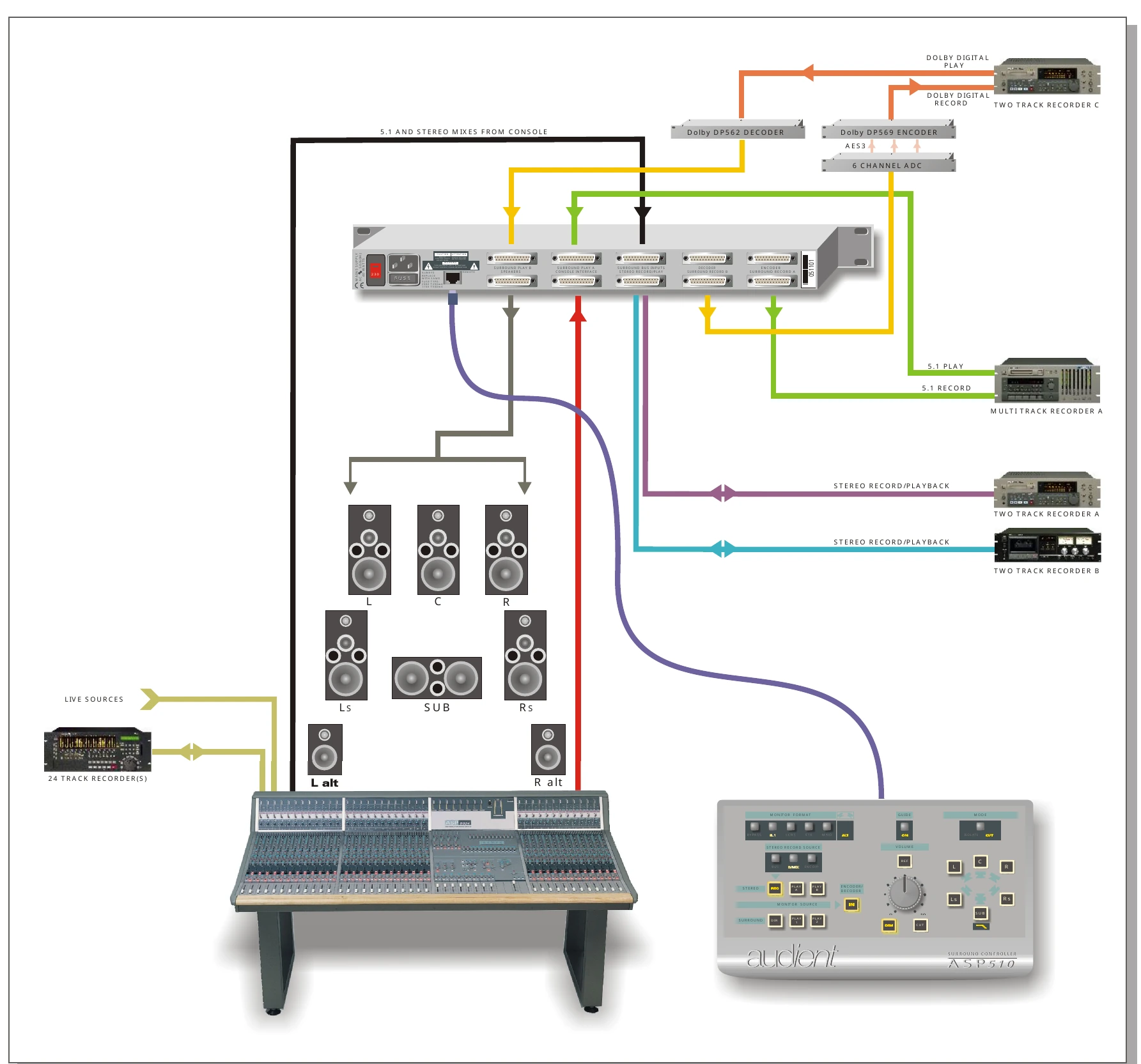

5.1 と Dolby Digital
このワークフローでは：
- コンソールの 5.1 ミックスを ASP510 Surround Bus へ送ります
- 5.1 レコーダーは Surround A Record / Play を使用します
- Dolby Digital のエンコード／デコード経路には Surround B または専用 Encoder / Decoder 接続を使用できます
- 必要に応じて Stereo Record Source を Bus または Downmix に設定できます
- Monitor Format コントロールは互換性の確認にも引き続き使用できます

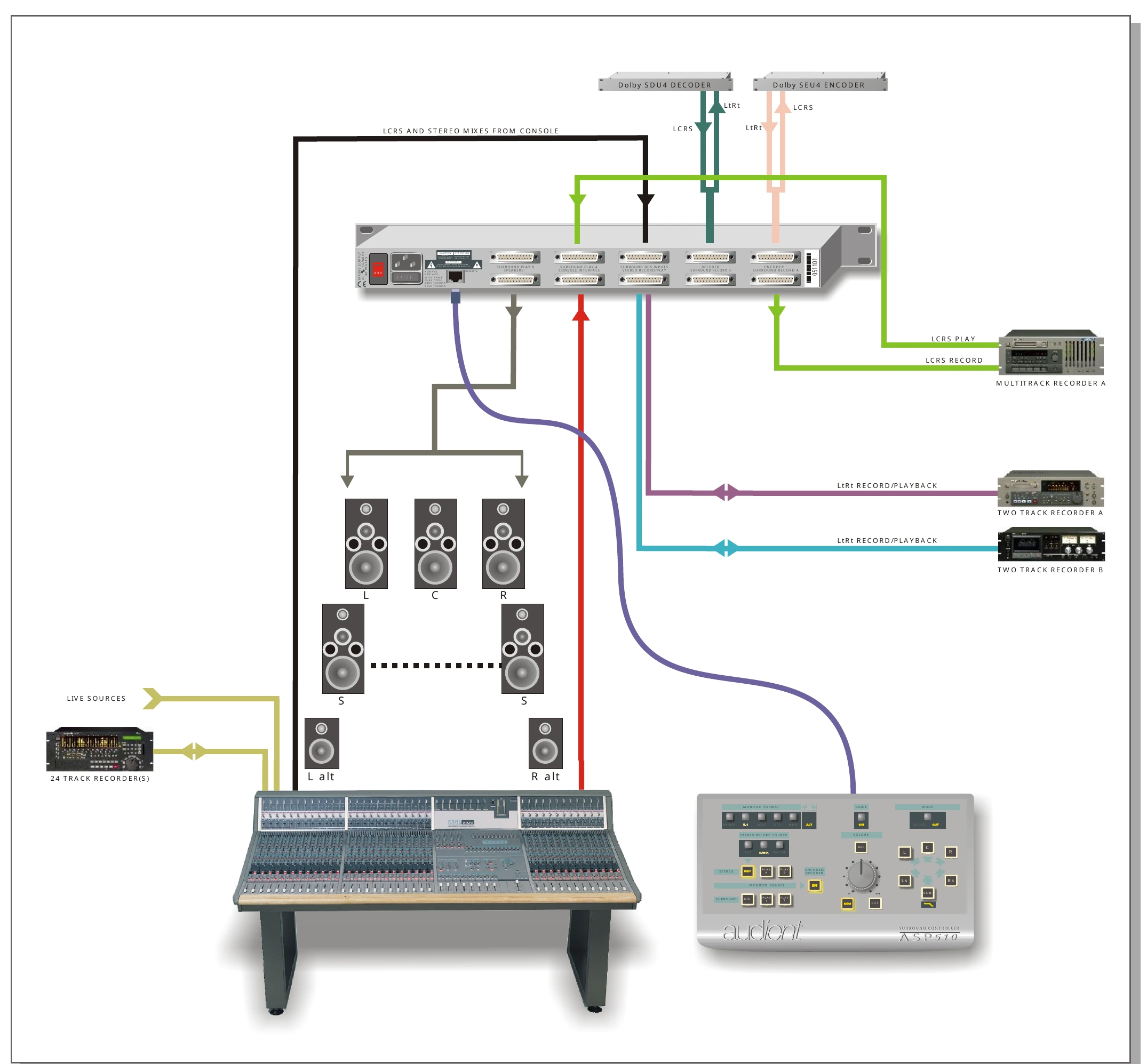

Dolby Surround と LtRt
LCRS ミックスを Surround Bus へ送り、外部 Encoder でステレオレコーダー向けの LtRt を生成できます。
Encoder / Decoder インサートでは LtRt 経路を LCRS へデコードし直し、モニタリングや互換性確認を行えます。

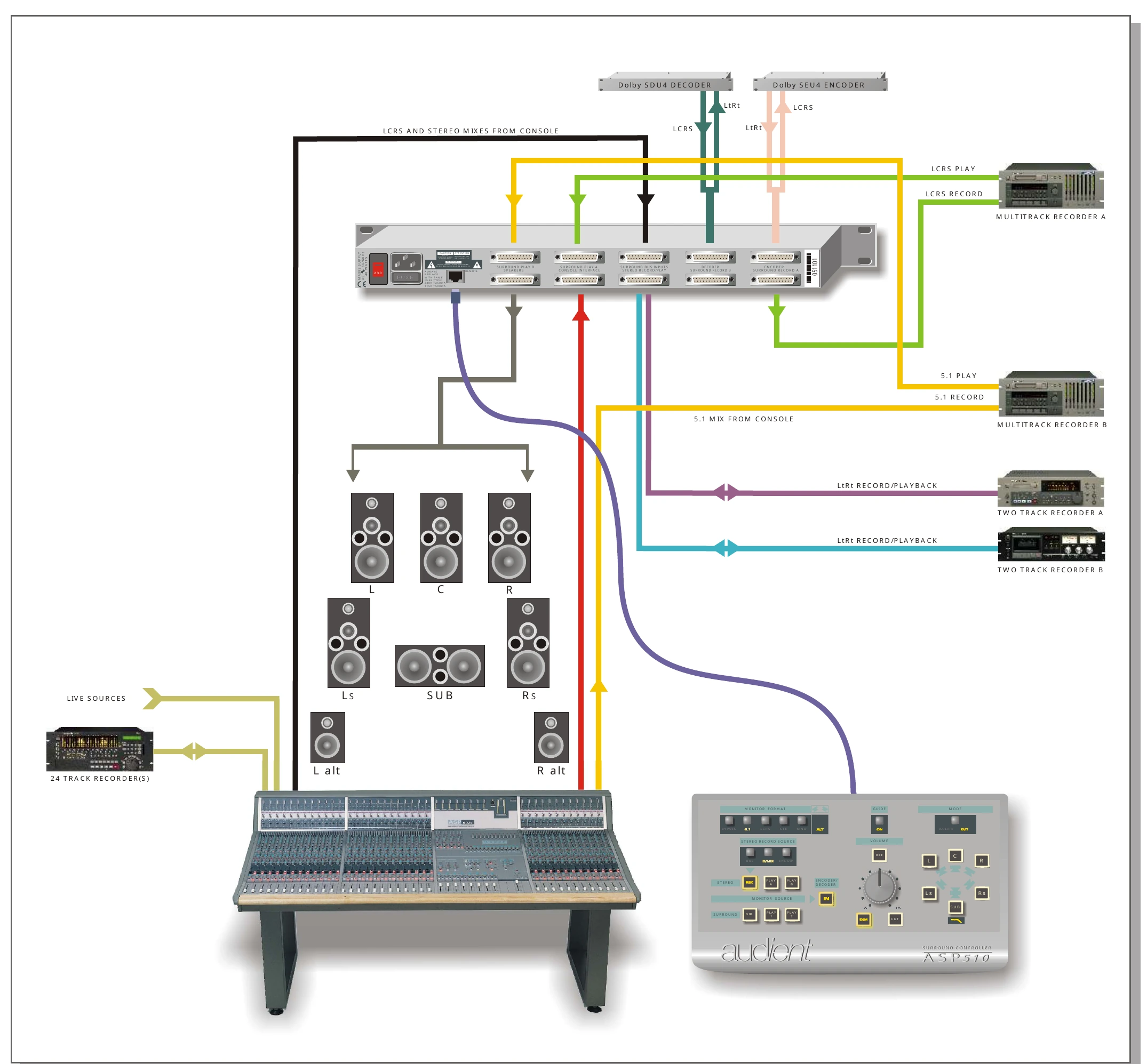

マルチフォーマットミキシング
ASP510 は 5.1 と LCRS のワークフローを同時に扱いながら、LtRt エンコード出力の生成とモニタリングにも対応できます。
複数の Surround Play、Surround Record、Stereo Play、Stereo Record 経路を常時接続したまま、Monitor Source と Monitor Format のコントロールでモニターする信号を選択できます。

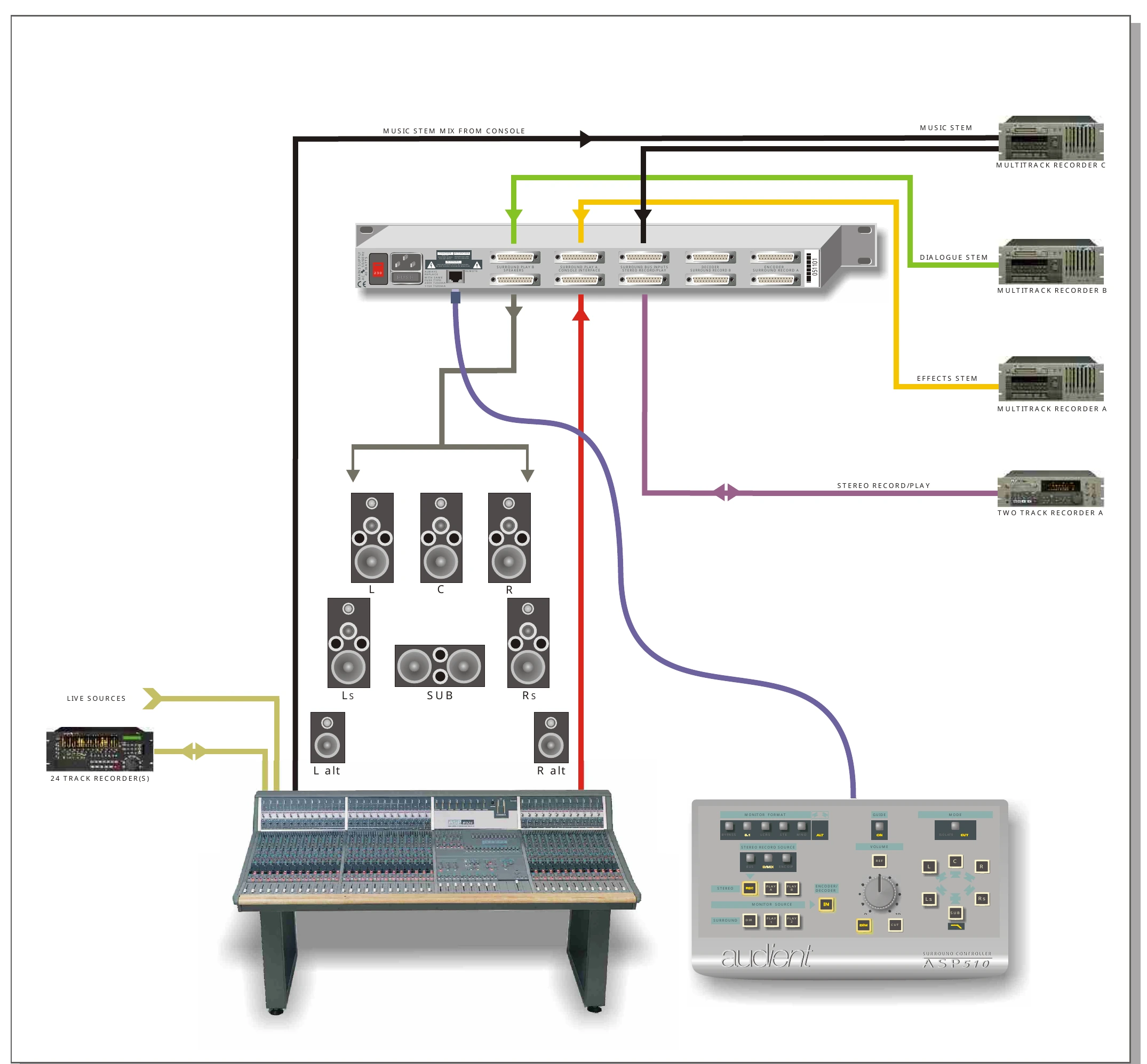

ステムミキシング
ASP510 では最大 3つのサラウンドステムまたはプリミックスをモニターできます。
この例では：
- Music はダイレクト Surround Record 経路を使用します
- Effects は Surround Play A を使用します
- Dialogue は Surround Play B を使用します
各ソースは個別に聴くことも、Lock / Gang を使って組み合わせることもできます。
同時に、別のステレオ音楽ミックスをモニター／録音することもできます。

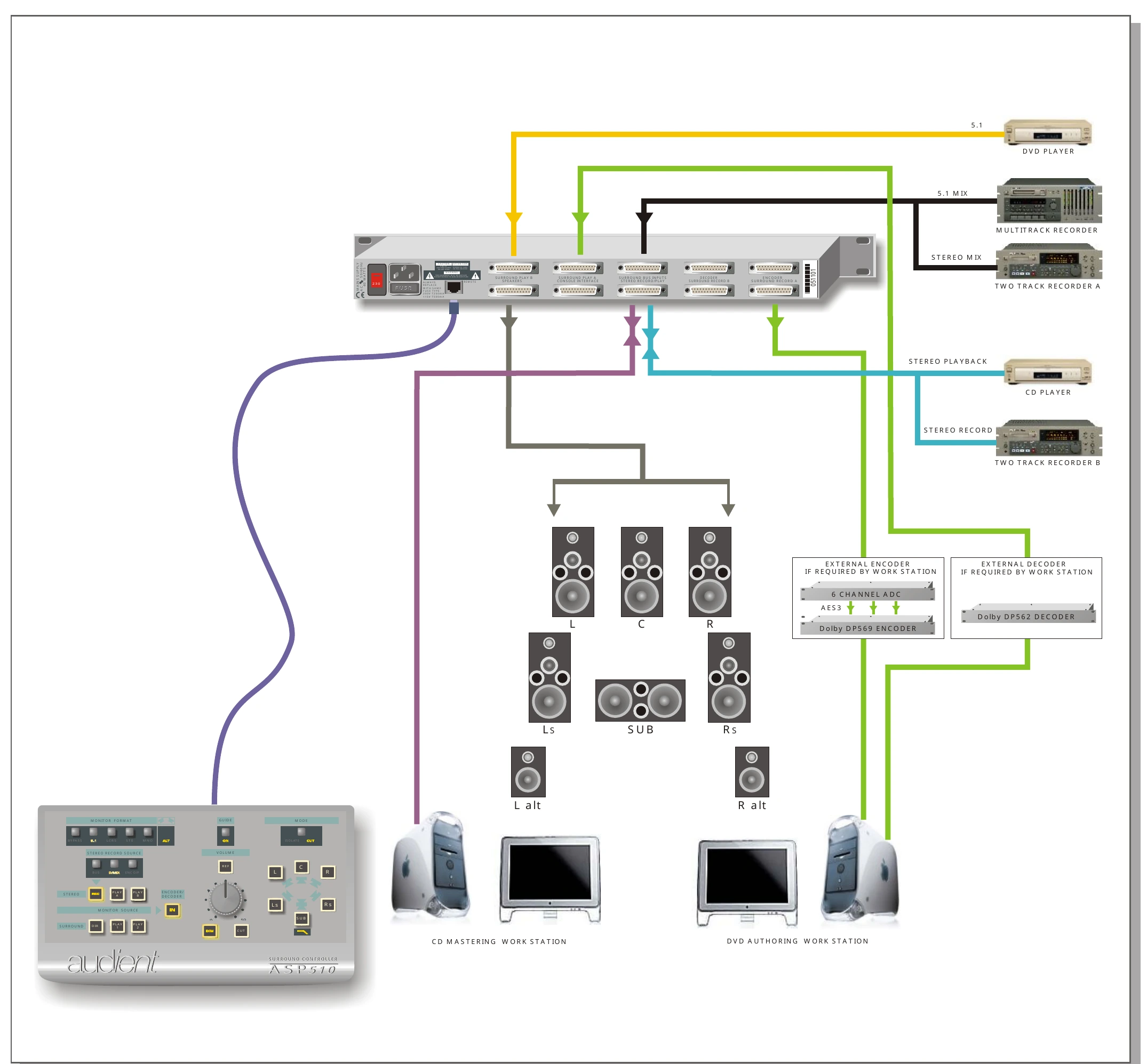

オーサリングとマスタリング
複数のサラウンド／ステレオ入力は、オーサリングやマスタリングのワークフローにも使用できます。
Surround Record と Stereo Record の各経路から別々のワークステーションへ送り、対応する Play 入力で処理後の戻り信号をモニターできます。
追加の再生機器は Play B 入力へ接続し、テストディスクやリファレンス素材の再生に使用できます。
Surround ソースからステレオダウンミックスを作る場合は、Stereo Record Source の D/MIX を使用します。
