ルームセットアップとキャリブレーション

ASP510 は、サラウンドシステムのモニタリング機能と録音機能の両方を管理できます。安定したレベルと定位を得るには、モニターを正しくキャリブレーションすることが重要です。

動作レベル

ASP510 の出力は最大 +24 dBu ですが、多くのパワーアンプやアクティブモニターでは、それより低いレベルが必要です。

アンプまたはアクティブモニターのゲインを設定する際は、ASP510 の Volume コントロールを通常どの位置で使用するかを考慮してください。Volume のカーブは、およそ 12時から5時 の範囲で最も細かく調整できるよう設計されています。

より低いモニタリングレベルが必要な場合は Dim コントロールを使用してください。

モニターチャンネルのキャリブレーション

ASP510 にはピンクノイズジェネレーターが内蔵されています。

1. SPL メーターをリスニングポジションに置きます。
2. Cut と Dim を同時に長押しし、両方のボタンが点滅したら離します。
3. すべてのモニター出力が Cut されます。
4. スピーカーを 1台ずつミュート解除します。
5. 5つのフルレンジチャンネルを、それぞれリスニングポジションで測定します。
6. 5台のモニターの SPL が一致するまで、各チャンネルのフロントパネル Monitor Trim を調整します。
7. 調整が完了したら、キャリブレーションを終了します。

フロントパネルの Monitor Trim は、各スピーカー出力を ±10 dB の範囲で調整できます。

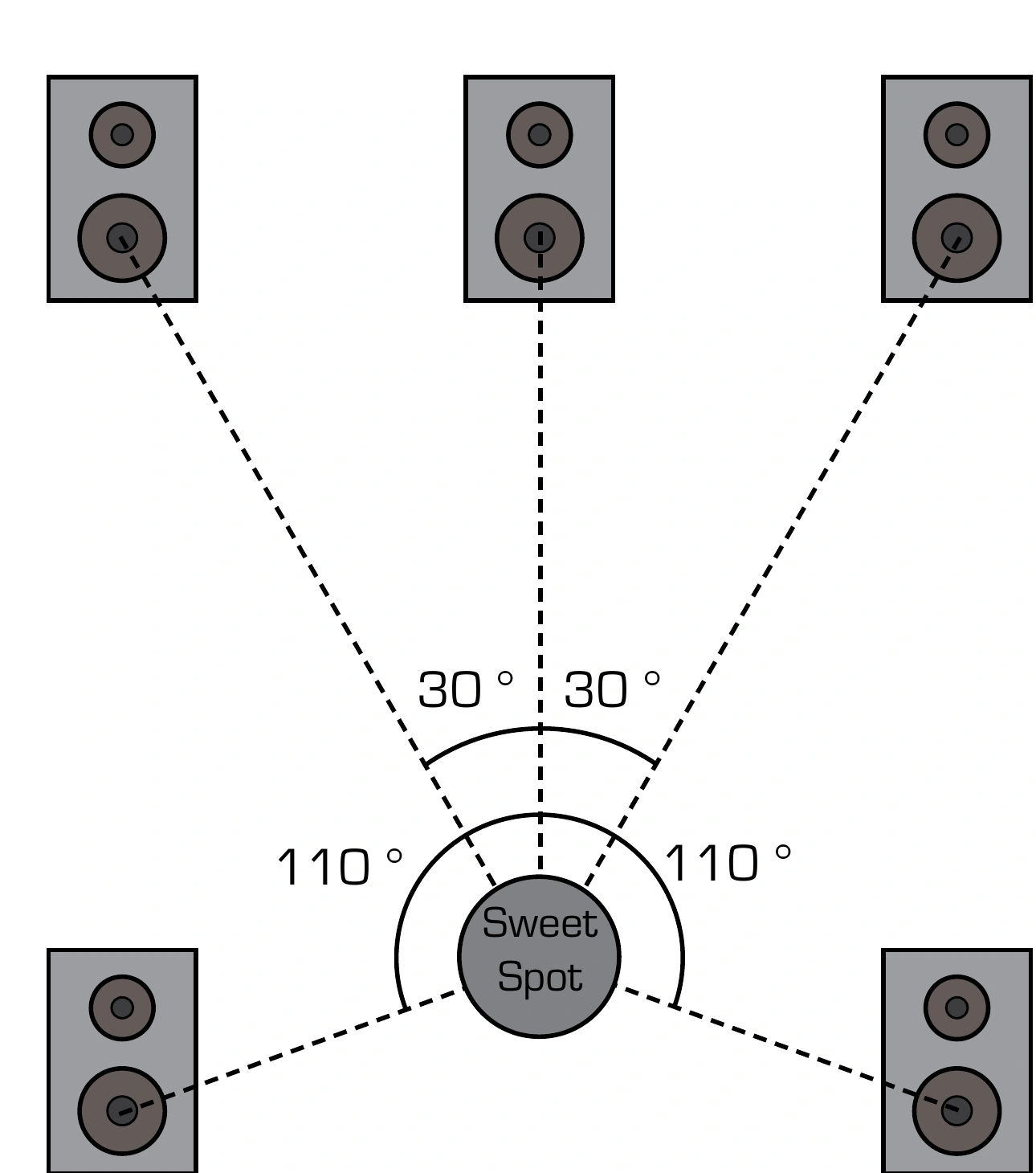

5.1 スピーカー配置

基準レイアウトでは、Left と Right をセンターラインから約 30°、サラウンドスピーカーをリスニングポジションから約 110° に配置します。

ASP510 5.1 スピーカー配置の基準。
