룸 설정 및 캘리브레이션
ASP510은 서라운드 시스템에서 모니터링 및 레코드 기능을 모두 관리할 수 있습니다. 일관된 레벨과 이미징을 위해서는 올바른 모니터 캘리브레이션이 중요합니다.
작동 레벨
ASP510은 출력에서 최대 +24 dBu를 제공할 수 있지만 많은 파워 앰프와 액티브 모니터는 더 낮은 레벨을 필요로 합니다.
앰프 또는 액티브 모니터 게인을 설정할 때 ASP510 Volume 컨트롤의 일반적인 작동 위치를 고려하십시오. 컨트롤 특성은 약 12시에서 5시 방향 사이에서 가장 세밀한 작동 해상도를 제공하도록 설계되었습니다.
더 낮은 모니터링 레벨이 필요한 경우 Dim 컨트롤을 사용하십시오.
모니터 채널 캘리브레이션
ASP510에는 핑크 노이즈 제너레이터가 내장되어 있습니다.
- 청취 위치에 SPL 미터를 놓습니다.
- Cut과 Dim을 두 버튼이 모두 깜박일 때까지 동시에 누른 후 놓습니다.
- ASP510이 모든 모니터 출력을 Cut합니다.
- 한 번에 한 스피커씩 뮤트를 해제합니다.
- 청취 위치에서 다섯 개의 풀레인지 채널을 각각 측정합니다.
- 다섯 모니터가 동일한 SPL을 생성할 때까지 각 채널의 전면 패널 Monitor Trim을 조정합니다.
- 정렬이 완료되면 캘리브레이션 상태에서 나옵니다.
전면 패널 Monitor Trim 컨트롤은 각 스피커 출력에 ±10 dB 조정 범위를 제공합니다.

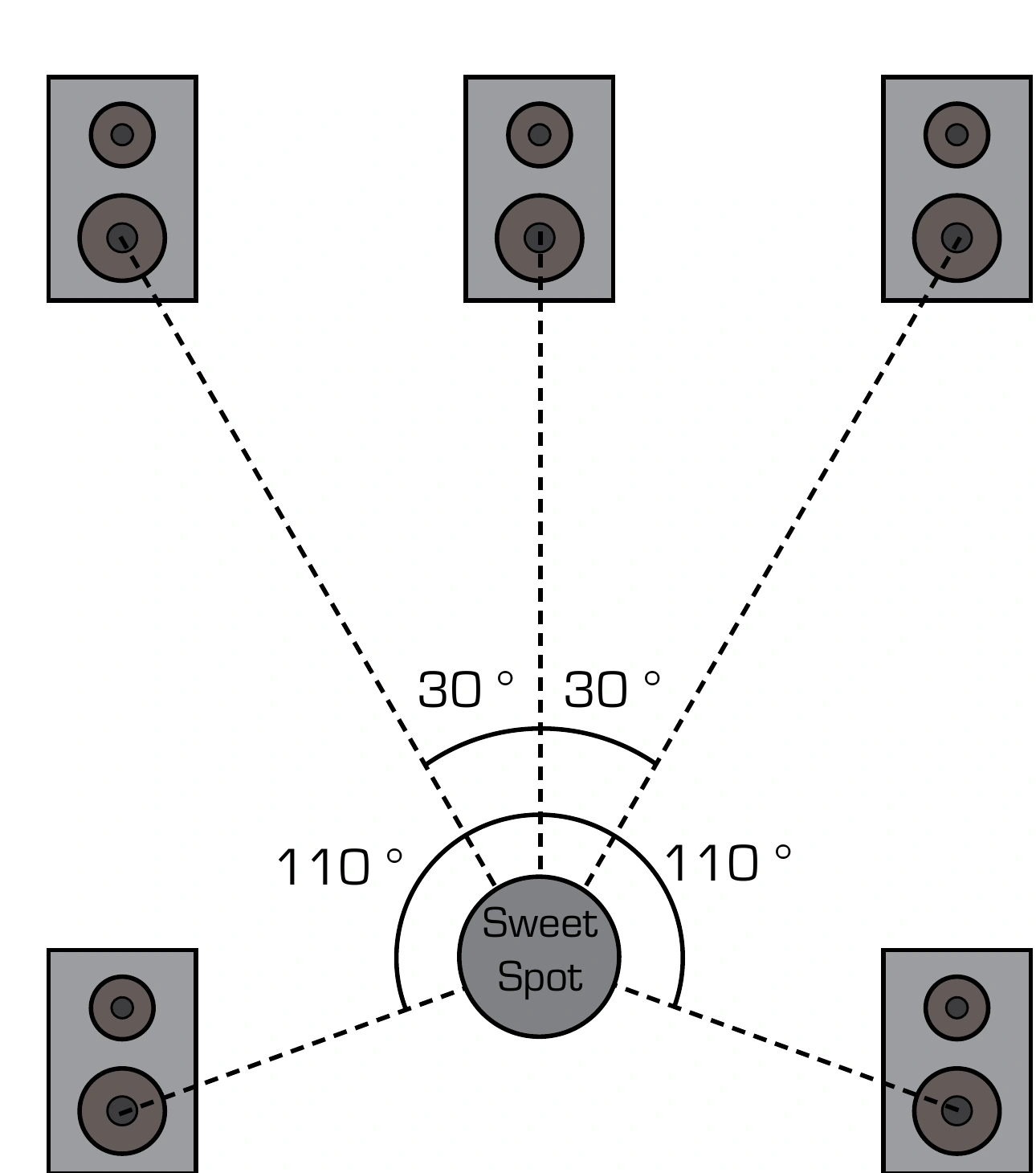

5.1 스피커 배치
소스 레이아웃은 Left와 Right를 중앙선에서 약 30°, 서라운드 스피커를 청취 위치 기준 약 **110°**에 배치합니다.
다음 단계
랙 프로세서 컨트롤로 계속 진행하십시오.
