Studio, Foldback e monitoração

Fontes do alto-falante de Studio e do Foldback​

Os caminhos Studio Loudspeaker, Foldback 1 e Foldback 2 podem receber sinal de:

  • EXT 1
  • EXT 2
  • Control Room
  • Cue A
  • Cue B

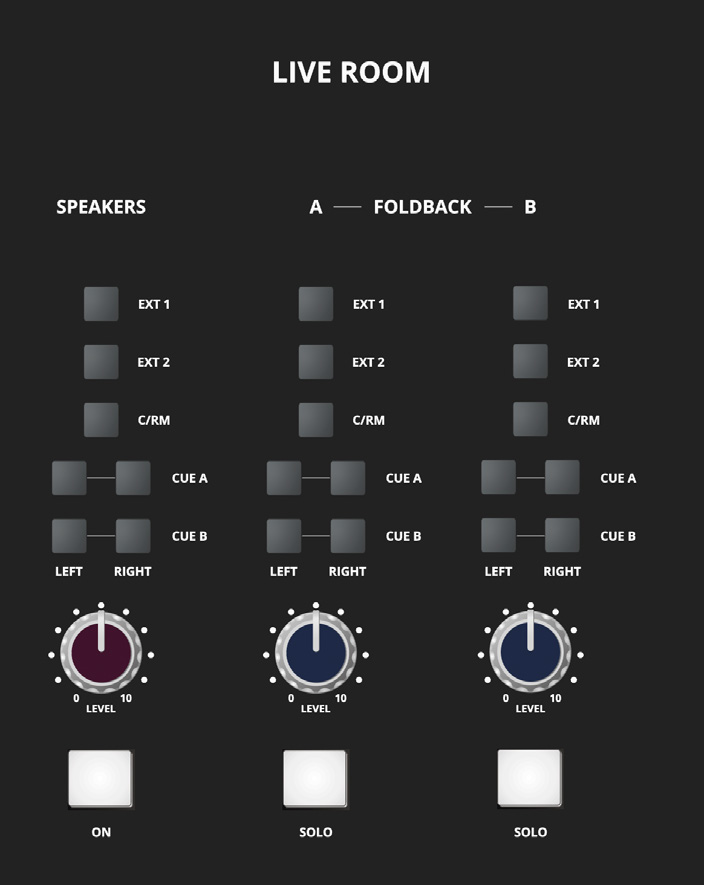

Controles Studio Loudspeaker e Foldback do ASP4816-HE

Cue A e Cue B são fontes mono e podem ser selecionadas de forma independente para os lados esquerdo e direito de uma saída Studio ou Foldback. Isso permite criar mixes mono ou estéreo para os músicos.

Cada saída possui seu próprio controle de nível. A seção Studio Loudspeaker possui um botão ON. Foldback 1 e 2 oferecem botões SOLO para conferir as mixes dos músicos pelo sistema da sala de controle; esses solos são AFL.

Monitoração da sala de controle​

O ASP4816-HE oferece suporte a quatro pares de monitores estéreo:

  • Main
  • ALT 1
  • ALT 2
  • ALT 3

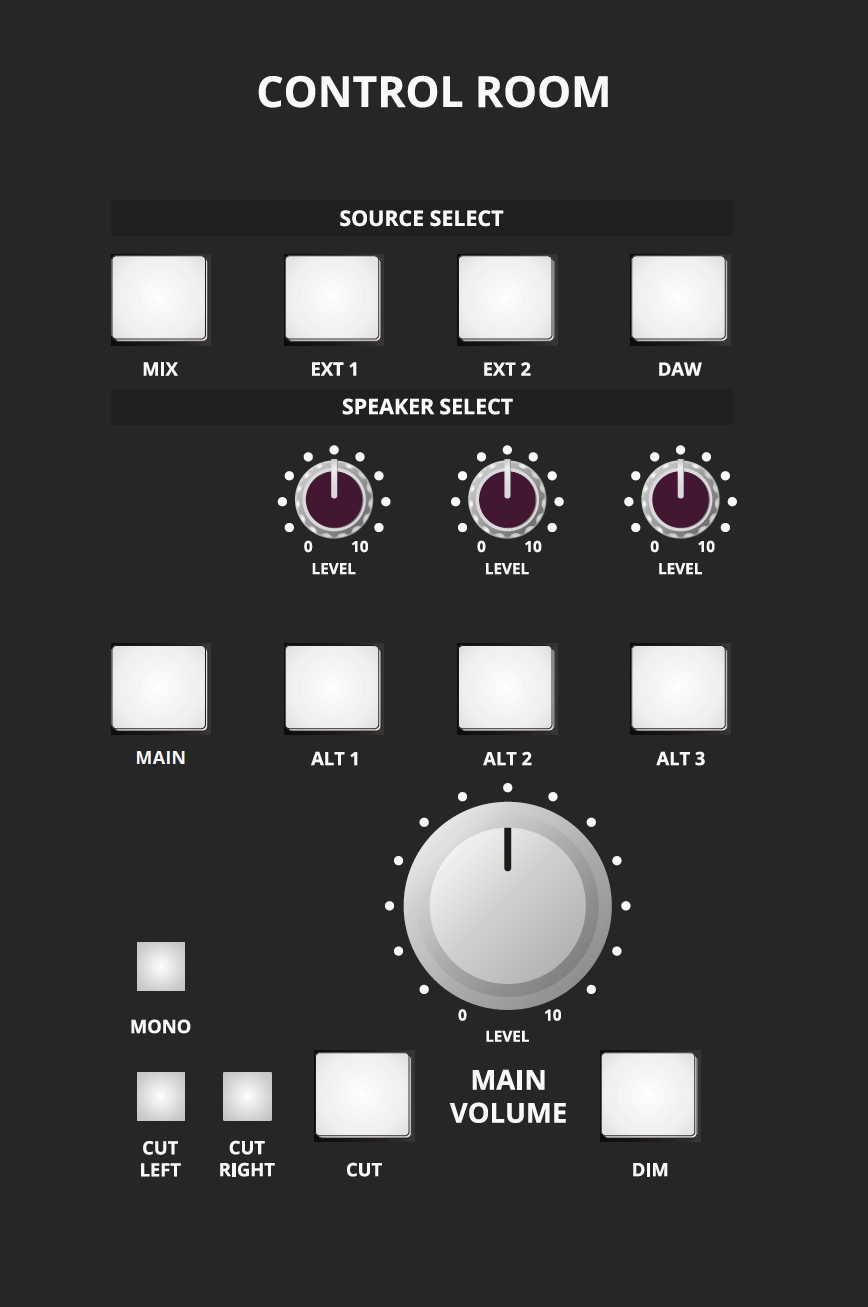

Controles de monitoração da sala de controle do ASP4816-HE

As fontes disponíveis para a sala de controle são MIX, DAW, EXT 1 e EXT 2.

O controle Main Volume define o nível do caminho de monitor Main/ALT selecionado. Cada saída ALT possui seu próprio trim, permitindo igualar o nível entre os pares de monitores.

Os controles de monitoração incluem:

  • MONO para verificar compatibilidade mono.
  • CUT independente para Left e Right.
  • CUT global.
  • DIM, que reduz o nível de monitor em 15 dB.

ALT 3 também alimenta a saída de fones do console.

Conexões das saídas Studio e Foldback​

Conectores de saída XLR Studio e Foldback do ASP4816-HE

As saídas Studio e Foldback são saídas balanceadas de nível de linha. Conecte a saída Studio a monitores ativos ou a um amplificador adequado para alto-falantes. Conecte as saídas Foldback a um amplificador de fones apropriado para os fones dos músicos.

Continue para Oscillator, Talkback e Solo.
