スタジオ、Foldback、モニタリング

スタジオスピーカー／フォールドバックソース​

スタジオ Loudspeaker、Foldback 1、Foldback 2 経路は以下からソースを選択できます。

  • EXT 1
  • EXT 2
  • Control Room
  • Cue A
  • Cue B

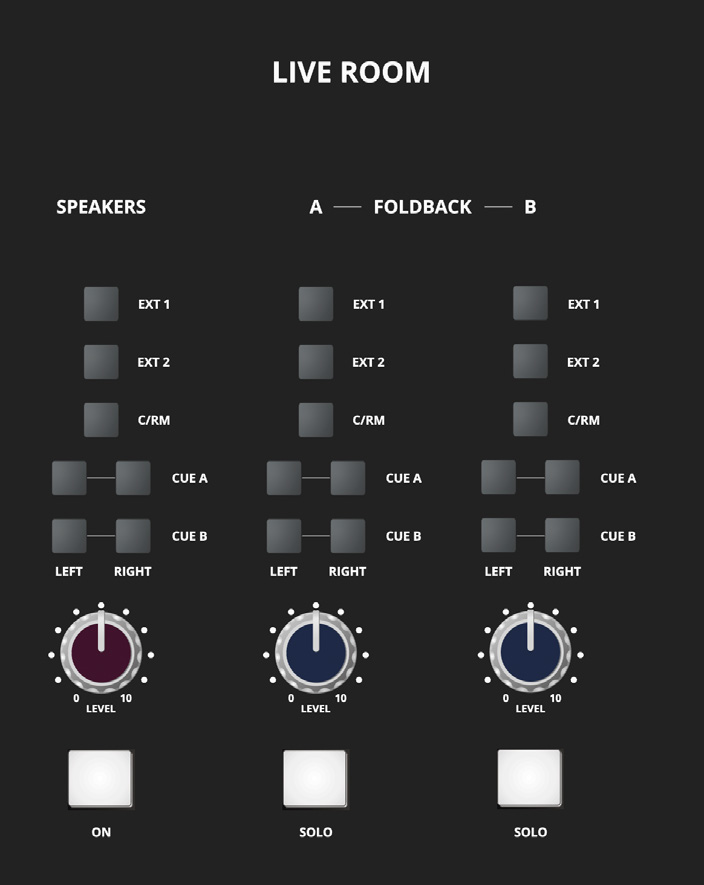

ASP4816-HE Studio Loudspeaker and Foldback controls

Cue A／Cue B はモノラルソースで、スタジオ／Foldback 出力の左／右側面へ独立して選択できます。これによりモノラル／ステレオ演奏者用フィードを作成できます。

各出力は独立したレベルコントロールを備えます。スタジオ Loudspeaker セクションには ON スイッチ、Foldback 1／2 には演奏者用フィードをコントロールルームシステムで確認する SOLO スイッチがあります。これらのソロは AFL です。

コントロールルームモニタリング​

ASP4816-HE は4 ステレオモニターペアに対応します。

  • Main
  • ALT 1
  • ALT 2
  • ALT 3

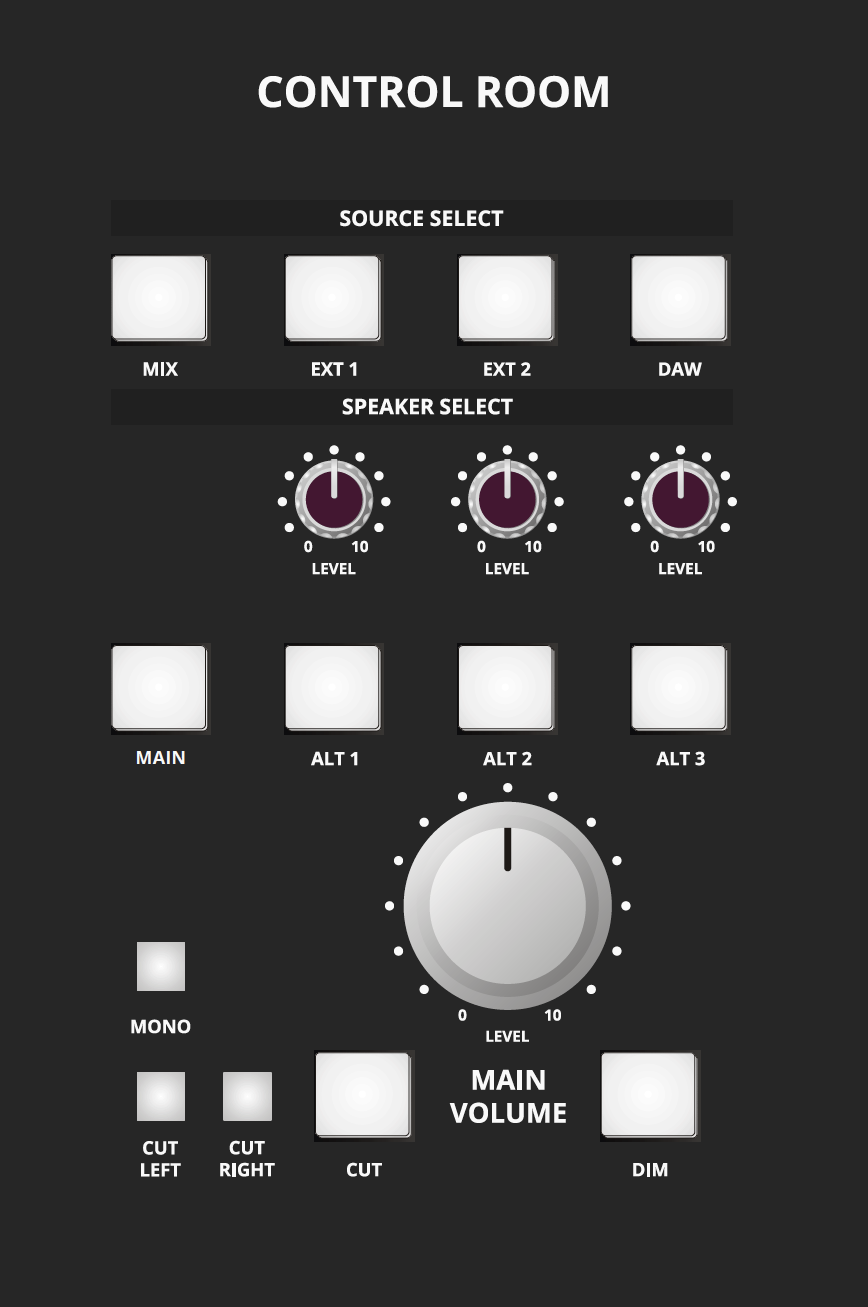

ASP4816-HE control-room monitoring controls

コントロールルームのソースは MIX、DAW、EXT 1、EXT 2 です。

Main Volume コントロールが選択した Main/ALT モニター経路のレベルを設定します。各 ALT 出力はモニターペアのレベル matching 用に個別トリムを備えています。

モニタリングコントロール:

  • MONO — モノラル-互換性 check
  • Independent 左／右 CUT
  • Global CUT
  • DIM — Monitor レベルを 15 dB 下げる

ALT 3 はコンソールのヘッドホン出力にも送られます。

スタジオ／Foldback 出力接続​

ASP4816-HE Studio and Foldback XLR output connectors

スタジオ／Foldback 出力はバランスラインレベル出力です。スタジオ出力は電源投入モニターまたは適切なスピーカーアンプへ接続します。Foldback 出力はアーティストヘッドホン用の適切なヘッドホンアンプへ接続してください。

Oscillator、トークバック、Solo に進んでください。
