ブロックダイアグラムと信号 Flow

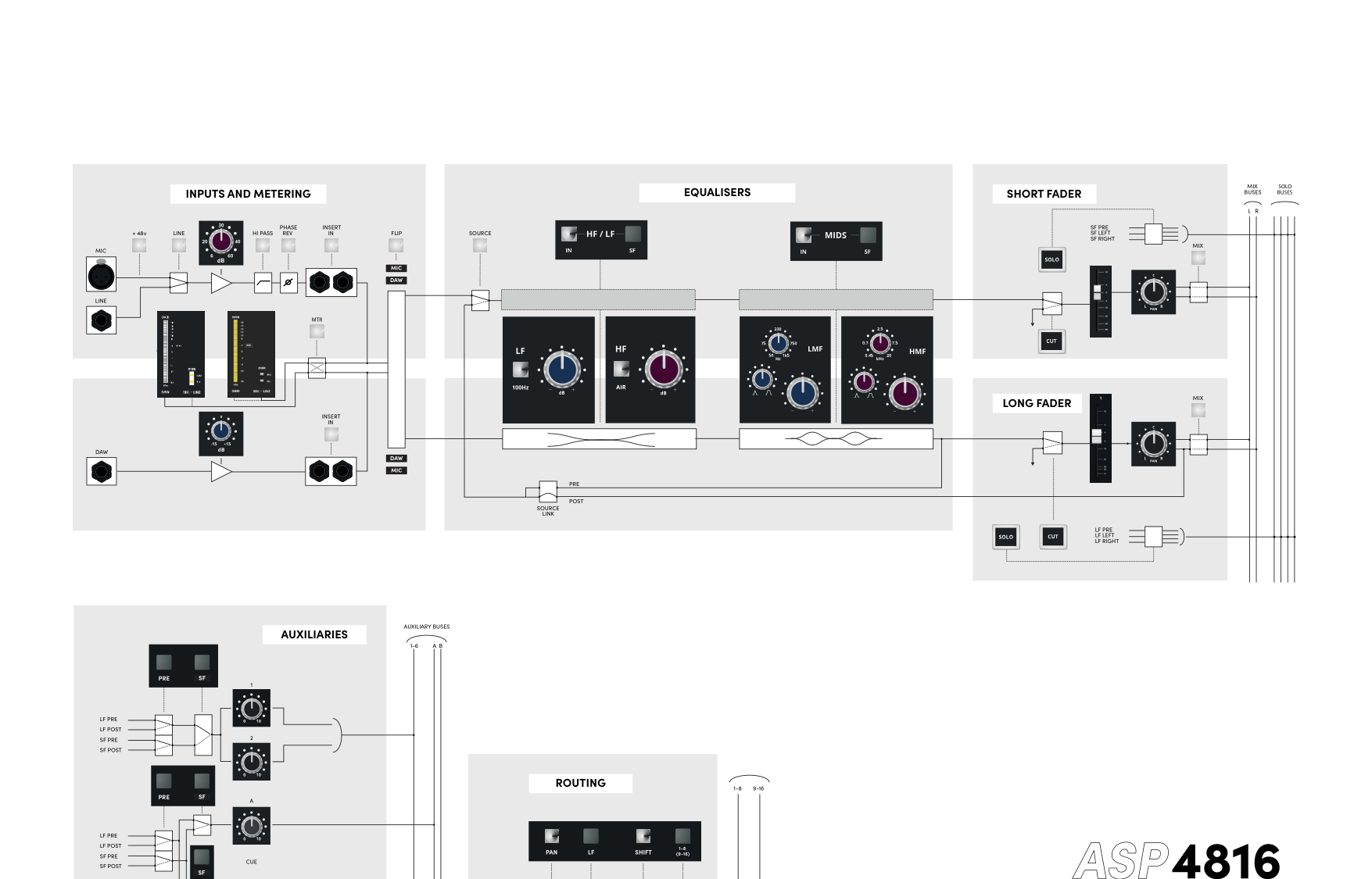

入力チャンネルブロック図
入力-チャンネル図は Mic、Line、DAW 入力、入力メータリング、インサート、FLIP、EQ アサイン、LF/SF フェーダー、AUX sourcing、バスルーティングを示します。
Diagram が示す主な relationships:
- Mic/Line/DAW メータリングは FLIP より前
- FLIP は LF/SF 間のソースアサインを入れ替える
- HF/LF/MID EQ セクションは経路間を独立して移動可能
- AUX センドは LF/SF、プリ/ポストフェーダーソースを選択可能
- ルーティングはバス-ルーティングコントロールの前で SF/LF を選択可能

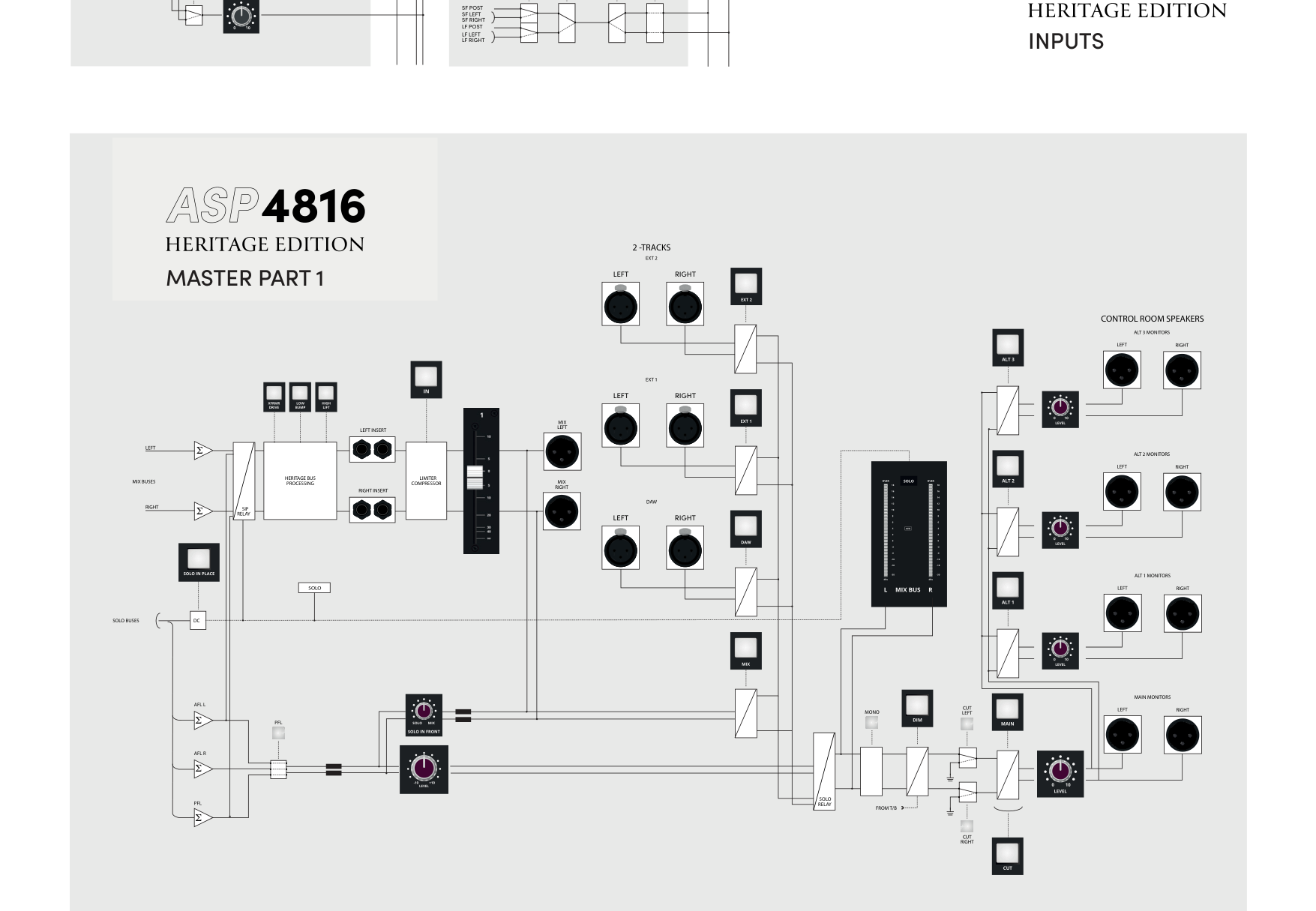

Master セクション — Part 1
Master 図は以下の Mix バス order を確認できます。
ステレオ Mix バス → SIP リレー → Heritage プロセッシング → Mix Insert → コンプレッサー → Master Fader → Mix 出力
Solo/コントロールルームモニタリング経路も示され、ソース選択、モノラル、Dim、左/右 Cut、Main/ALT モニター出力を含みます。

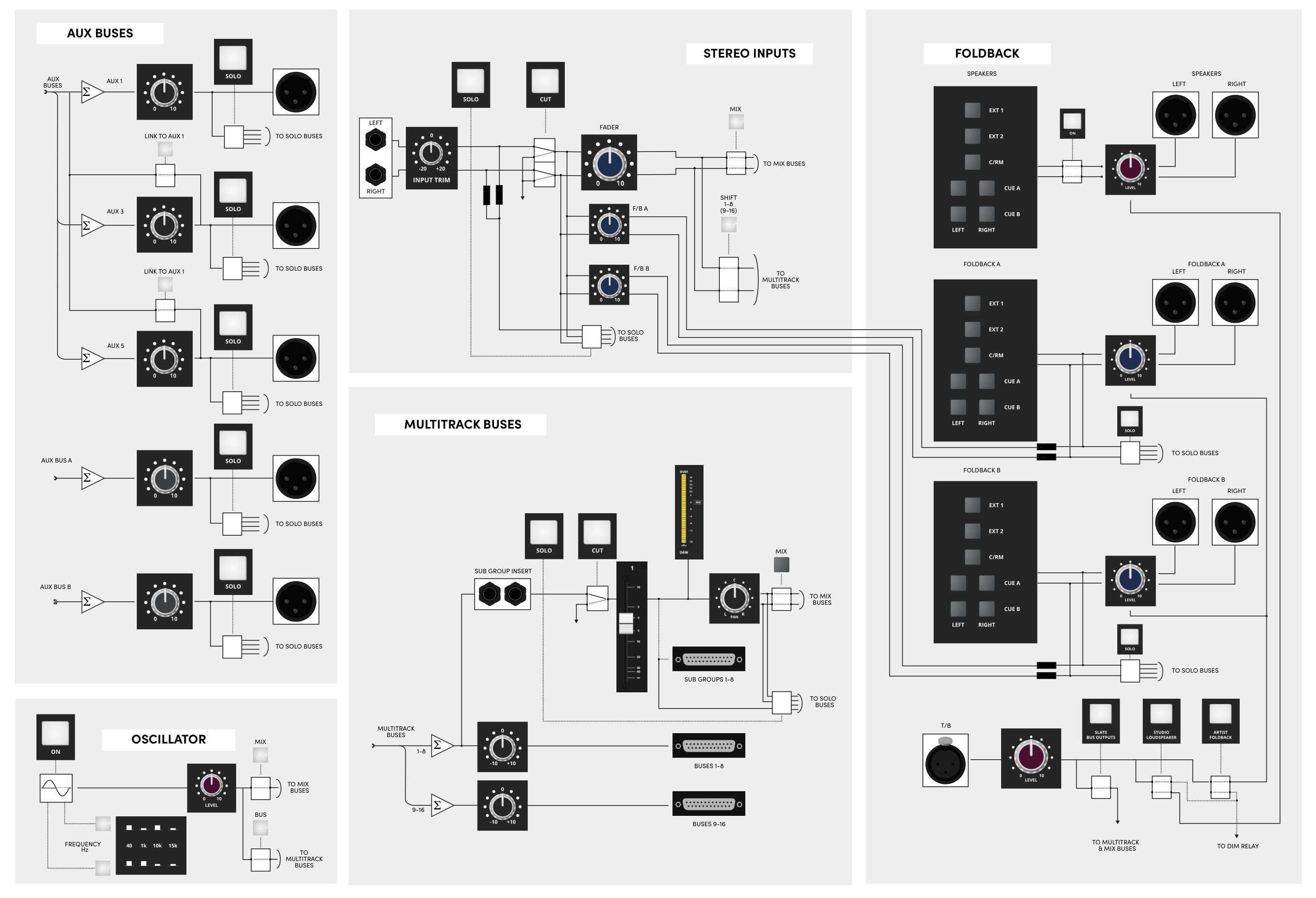

Master セクション — Part 2
2つ目のマスター図は AUX バス、ステレオ入力、マルチトラック/サブグループバス、オシレーター、スタジオ/Foldback、トークバック経路を示します。
Aux、サブグループ、オシレーター、フォールドバック relationships
Master 構成:
- Aux 3/Aux 5 → Aux 1 リンク
- Aux 4/Aux 6 → Aux 2 リンク
- ステレオ入力ルーティングから Mix、録音バス、Foldback
- バス 1–8 feeding サブグループセクション
- Oscillator ルーティングからバス 1–16/ステレオ Mix
- スタジオ/Foldback ソース選択外部入力から、Control Room、Cue A/B
- トークバックのルーティング先:Slate Bus Outputs、Studio Loudspeakers、Artist Foldback。使用時は Control Room Dim も有効になります。
Detailed コントロールはルーティング、マスター、モニタリングページと併せて参照してください。
技術仕様 に進んでください。
