方框图与信号流程

输入通道方框图​

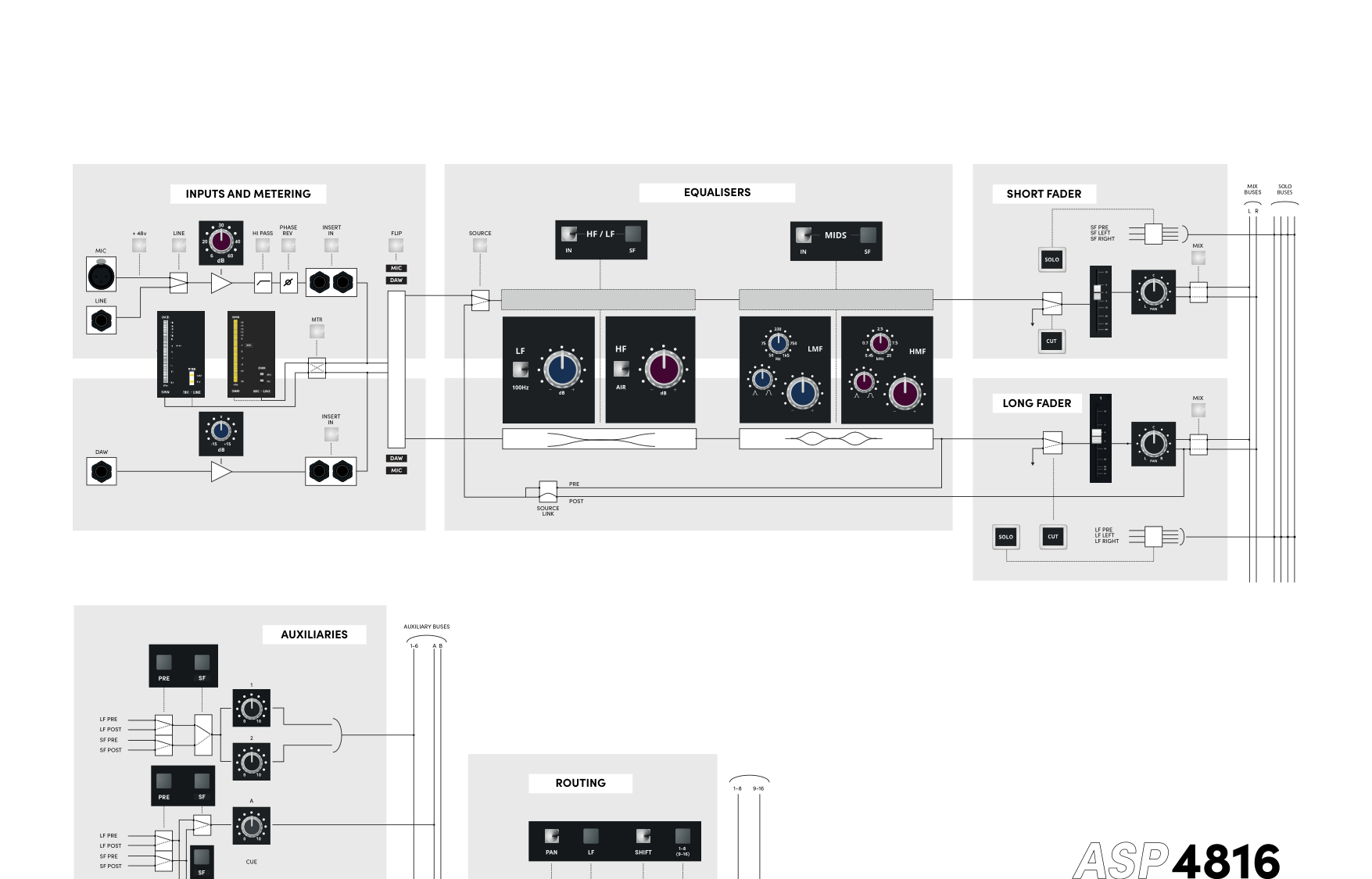

输入通道图显示 Mic、Line 和 DAW 输入、输入电平显示、Insert、FLIP、EQ 分配、LF/SF 推子、Aux 信号源选择和总线路由。

ASP4816-HE 完整输入通道方框图

图中显示的主要关系包括：

  • Mic/Line 与 DAW 的电平显示位于 FLIP 之前。
  • FLIP 会在 LF 与 SF 之间交换信号源分配。
  • HF/LF 与 MID EQ 部分可独立在两条路径之间移动。
  • Aux Send 可选择 LF 或 SF，并选择推子前/后信号源。
  • 在总线路由控制之前，Routing 可选择 SF 或 LF。

Master 区域 — 第 1 部分​

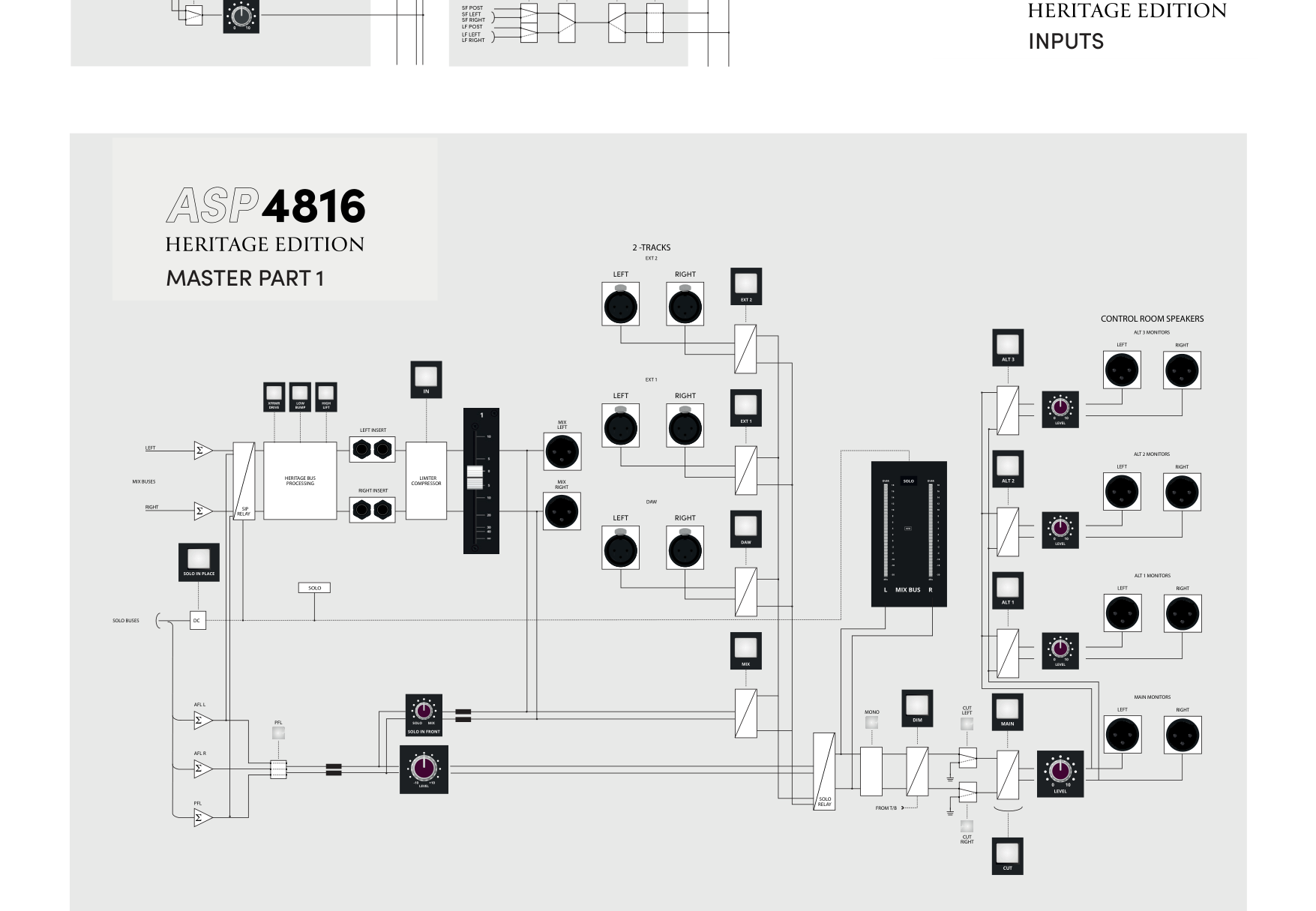

ASP4816-HE Master 区域方框图，显示 Mix、Compressor、Solo 和 Control Room 监听

Master 图确认 Mix 总线顺序如下：

Stereo Mix 总线 → SIP 继电器 → Heritage 处理 → Mix Insert → Compressor → Master Fader → Mix 输出。

图中还显示了 Solo 和 Control Room 监听路径，包括信号源选择、Mono、Dim、Left/Right Cut 以及 Main/ALT 监听输出。

Master 区域 — 第 2 部分​

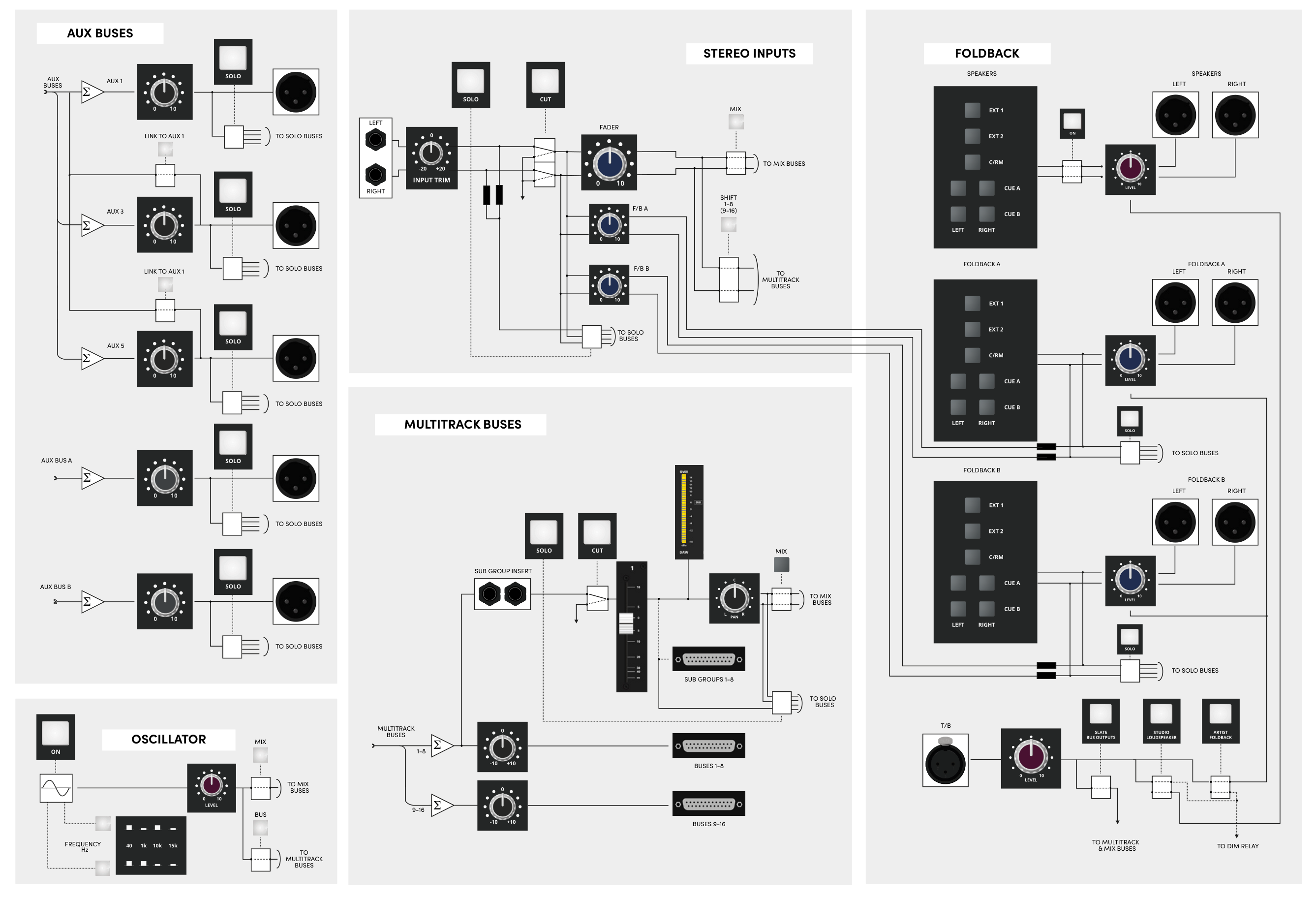

第二张 Master 图涵盖 Aux 总线、Stereo Input、多轨/Subgroup 总线、Oscillator、Studio/Foldback 和 Talkback 路径。

ASP4816-HE Master 区域方框图，显示 Aux 总线、Stereo Input、多轨总线、Oscillator、Foldback 和 Talkback 信号流程

Aux、Subgroup、Oscillator 与 Foldback 关系​

其余 Master 架构包括：

  • Aux 3 和 5 可链接至 Aux 1。
  • Aux 4 和 6 可链接至 Aux 2。
  • Stereo Input 可路由至 Mix、录音总线和 Foldback。
  • 总线 1–8 馈送 Subgroup 区域。
  • Oscillator 可路由至总线 1–16 或立体声 Mix。
  • Studio/Foldback 可从外部输入、Control Room 和 Cue A/B 中选择信号源。
  • Talkback 可路由至 Slate Bus Outputs、Studio Loudspeakers 和 Artist Foldback，同时激活 Control Room Dim。

请结合路由、Master 和监听页面使用这些图示，以了解各控制的详细说明。

继续阅读技术规格。
