Compressor 与 Heritage Mix 处理

立体声 Mix 总线压缩器​

压缩器位于主立体声路径中，位置在 Mix Insert 之后、Master Fader 之前。

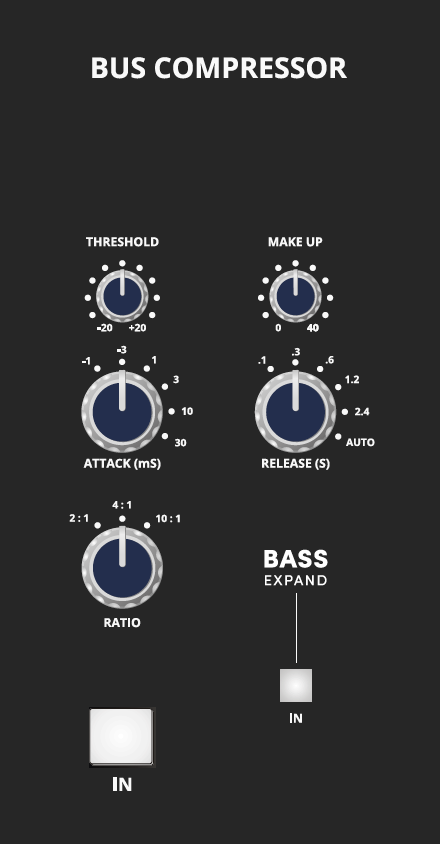

ASP4816-HE 立体声 Mix 总线压缩器控制 ASP4816-HE 模拟增益衰减表

压缩器提供：

  • Threshold： -20 dBu 至 +20 dBu。
  • Attack： 六档，从 0.1 ms 到 30 ms。
  • Ratio： 2:1、4:1 或 10:1。
  • 补偿增益： 最高 40 dB。
  • Release： 五档，从 0.1 s 到 2.4 s，另有 Auto。
  • IN： 将压缩器接入信号路径。
  • BASS EXPAND： 在 Sidechain 中插入一个 350 Hz 高通滤波器，降低低频能量触发压缩的程度。

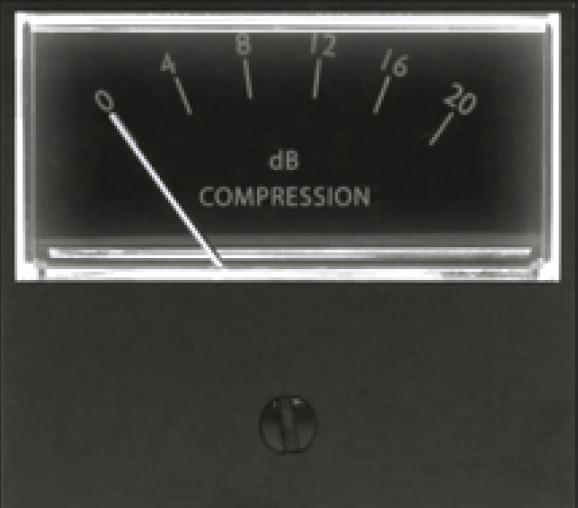

模拟增益衰减表显示当前应用的增益衰减量。

对于一般 Mix 总线用途，少量增益衰减通常已经足够。也可配合较高 Threshold 与较高 Ratio 控制峰值，使压缩器主要在超过 Threshold 时工作。

Heritage Mix 总线处理​

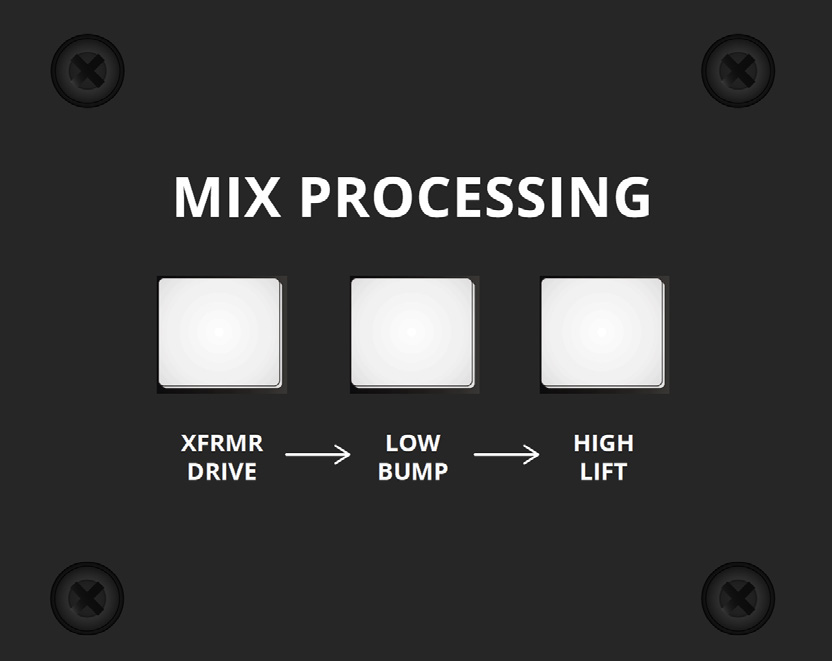

ASP4816-HE XFRMR Drive、Low Bump 和 High Lift 控制

XFRMR Drive​

XFRMR DRIVE 会将两个 Carnhill 输出变压器接入信号路径。一个实用工作方式是在混音过程中启用 XFRMR Drive，然后在变压器级处于工作状态时完成整体平衡。

Low Bump​

LOW BUMP 在约 60 Hz 中心频率施加宽范围低频提升。

High Lift​

HIGH LIFT 在约 20 kHz 附近施加宽范围高频提升。

备注

Low Bump 和 High Lift 属于变压器处理电路，只有在 XFRMR Drive 已启用时才会影响 Mix。

John Hardy 990C+ Mix 总线运算放大器​

Mix 总线求和电路使用一对分立式 John Hardy 990C+ 运算放大器。手册将这一分立式求和级描述为具有极低底噪和快速瞬态响应。

Main Mix 信号顺序​

调音台方框图确认主 Mix 信号流程为：

Mix 总线 → SIP 继电器 → Heritage 总线处理 → Mix Insert → Compressor → Master Fader → Mix 输出。

继续阅读Stereo Input、Subgroup 与 Master。
