컴프레서 및 Heritage Mix 프로세싱

스테레오 Mix 버스 컴프레서​

컴프레서는 메인 스테레오 경로에서 Mix Insert 뒤, Master Fader 앞에 위치합니다.

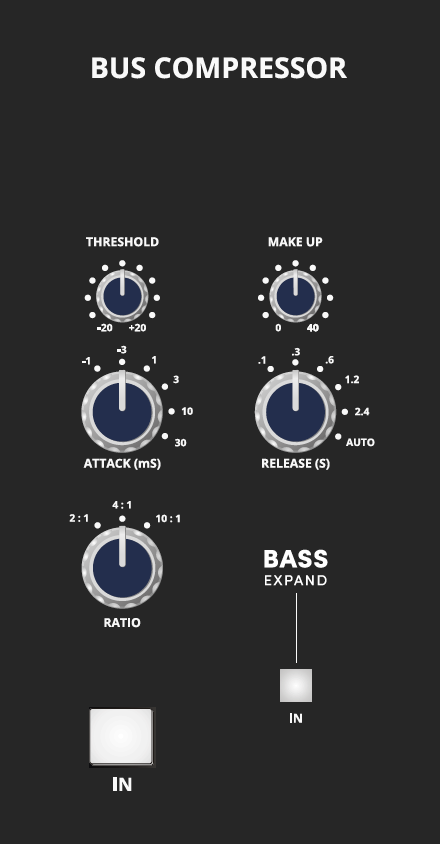

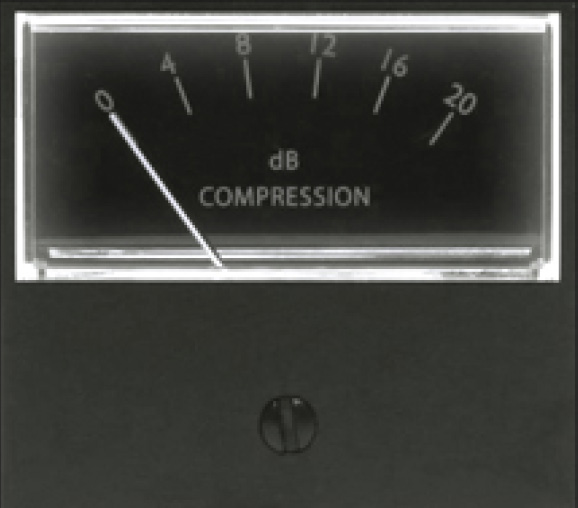

ASP4816-HE 스테레오 Mix Bus Compressor 컨트롤 ASP4816-HE 아날로그 Gain Reduction Meter

컴프레서는 다음 기능을 제공합니다.

  • Threshold: -20 dBu–+20 dBu.
  • Attack: 0.1 ms–30 ms의 6단계.
  • Ratio: 2:1, 4:1 또는 10:1.
  • Makeup gain: 최대 40 dB.
  • Release: 0.1 s–2.4 s의 5단계와 Auto.
  • IN: 컴프레서를 신호 경로에 삽입합니다.
  • BASS EXPAND: 사이드체인에 350 Hz 하이패스 필터를 삽입하여 저주파 에너지가 컴프레서를 트리거하는 정도를 줄입니다.

아날로그 게인 리덕션 미터는 적용되는 게인 리덕션의 양을 표시합니다.

일반적인 Mix 버스 사용에서는 적은 양의 게인 리덕션으로 충분할 수 있습니다. 더 높은 Threshold와 높은 Ratio를 함께 사용하면 임계값을 초과하는 순간에 주로 컴프레서가 동작하도록 하여 피크 신호를 제어할 수도 있습니다.

Heritage Mix 버스 프로세싱​

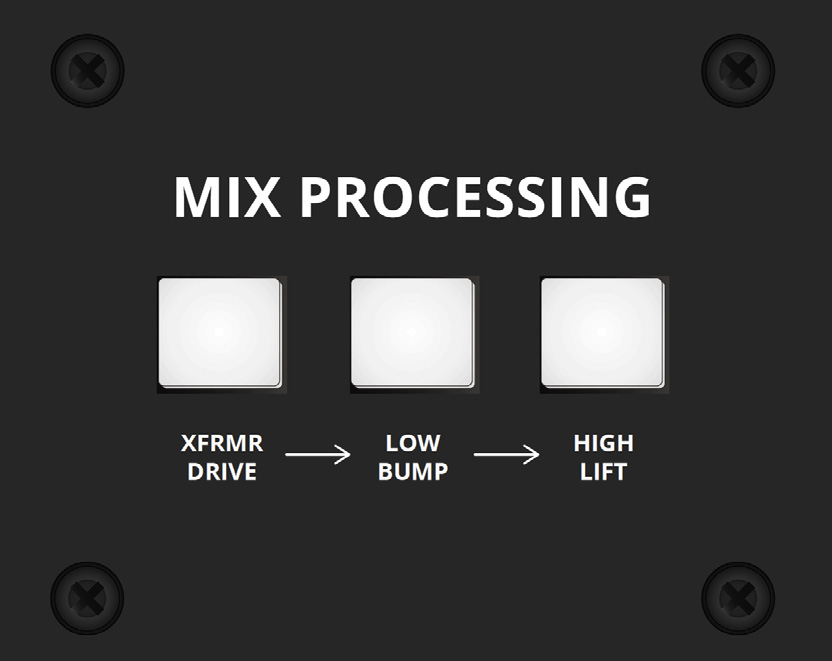

ASP4816-HE XFRMR Drive, Low Bump 및 High Lift 컨트롤

XFRMR Drive​

XFRMR DRIVE는 신호 경로에 두 개의 Carnhill 출력 트랜스포머를 삽입합니다. 실용적인 방법은 믹스 중 XFRMR Drive를 활성화한 상태로 믹스 밸런스를 맞추는 것입니다.

Low Bump​

LOW BUMP는 약 60 Hz를 중심으로 넓은 저주파 부스트를 적용합니다.

High Lift​

HIGH LIFT는 약 20 kHz에서 넓은 고주파 부스트를 적용합니다.

노트

Low Bump와 High Lift는 트랜스포머 프로세싱 회로의 일부이며 XFRMR Drive가 활성화된 동안에만 Mix에 영향을 줍니다.

John Hardy 990C+ Mix 버스 오피앰프​

Mix 버스 서밍 회로는 한 쌍의 디스크리트 John Hardy 990C+ 오피앰프를 사용합니다. 매뉴얼은 이 디스크리트 서밍 스테이지가 매우 낮은 노이즈 플로어와 빠른 트랜지언트 응답을 제공한다고 설명합니다.

Main Mix 신호 순서​

콘솔 블록 다이어그램은 메인 Mix 신호 흐름을 다음과 같이 확인해 줍니다.

Mix 버스 → SIP 릴레이 → Heritage 버스 프로세싱 → Mix 인서트 → 컴프레서 → Master Fader → Mix 출력.
