콘솔 구조

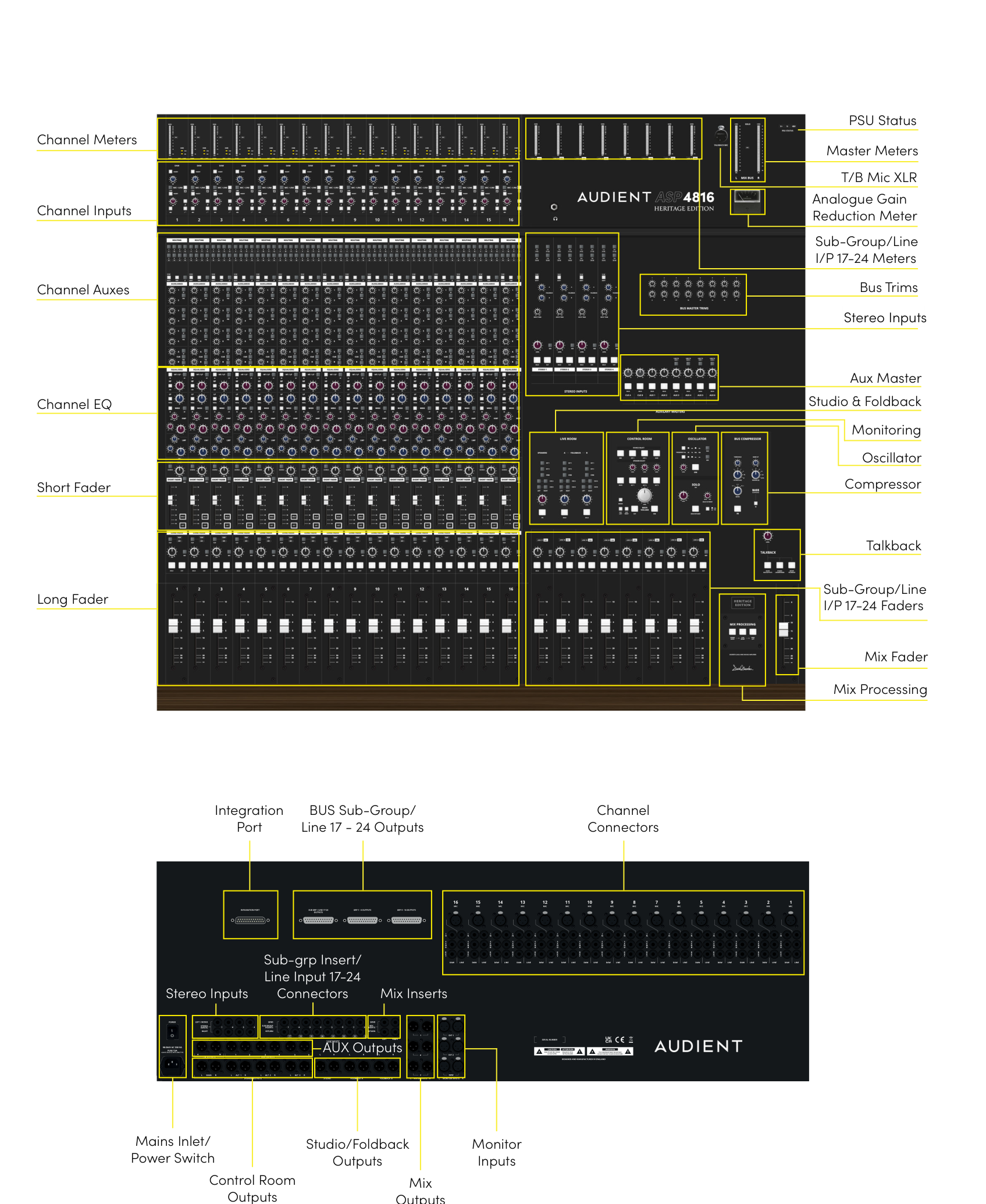

콘솔 레이아웃

아래 레이아웃은 주요 컨트롤 서피스 섹션과 후면 패널 연결 그룹을 보여줍니다.

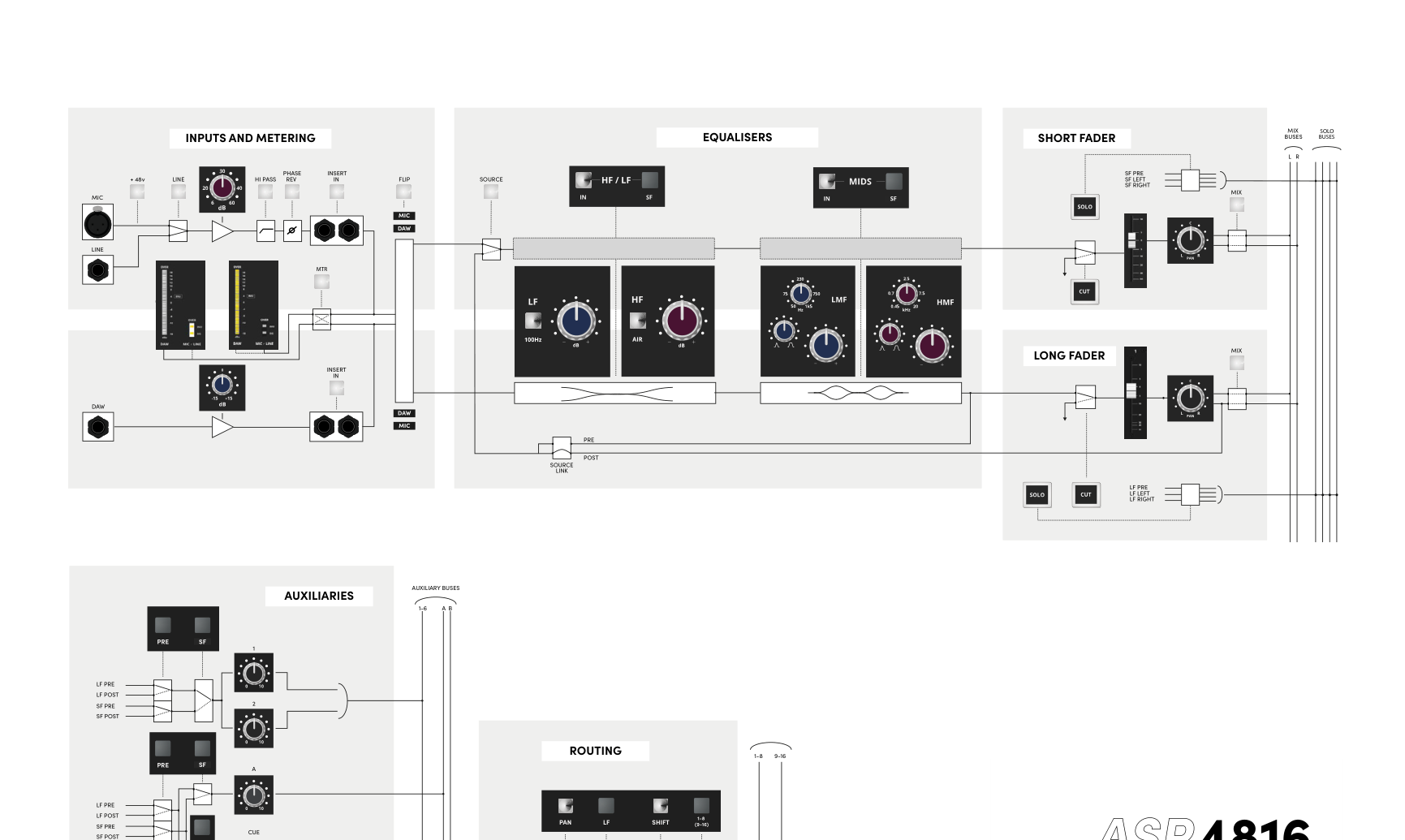

인라인 구조

각 ASP4816-HE 입력 스트립에는 하나의 물리적 채널 스트립 안에 두 개의 독립적인 신호 경로가 있습니다.

• SF (Short Fader) — 일반적으로 Mic/Line 레코딩 경로.
• LF (Long Fader) — 일반적으로 DAW 리턴 및 모니터링/믹스 경로.

FLIP이 해제된 경우:

• Mic/Line → SF
• DAW → LF

FLIP이 활성화된 경우:

• Mic/Line → LF
• DAW → SF

백라이트 MIC/DAW 표시가 현재 각 경로에 할당된 입력을 보여줍니다.

경로 간 EQ 공유

HF/LF EQ 섹션과 MID EQ 섹션에는 각각 SF 스위치가 있습니다.

• SF 스위치가 해제되면 해당 EQ 섹션은 LF 경로에 있습니다.
• SF 스위치가 활성화되면 해당 EQ 섹션이 SF 경로로 이동합니다.

따라서 두 EQ 섹션을 모두 LF에, 모두 SF에 배치하거나 두 경로 사이에 나누어 배치할 수 있습니다.

EQ를 SF 레코딩 경로로 이동하면 그 효과를 녹음할 수 있습니다. EQ가 LF 모니터링 경로에 남아 있으면 Mic/Line 레코딩 경로를 변경하지 않고 해당 경로에서 들리는 신호에 영향을 줍니다.

Aux 센드 경로 공유

Aux 쌍 역시 LF와 SF 사이에서 전환할 수 있습니다. 각 쌍은 선택된 경로에 대해 프리 또는 포스트 페이더로 동작할 수 있습니다.

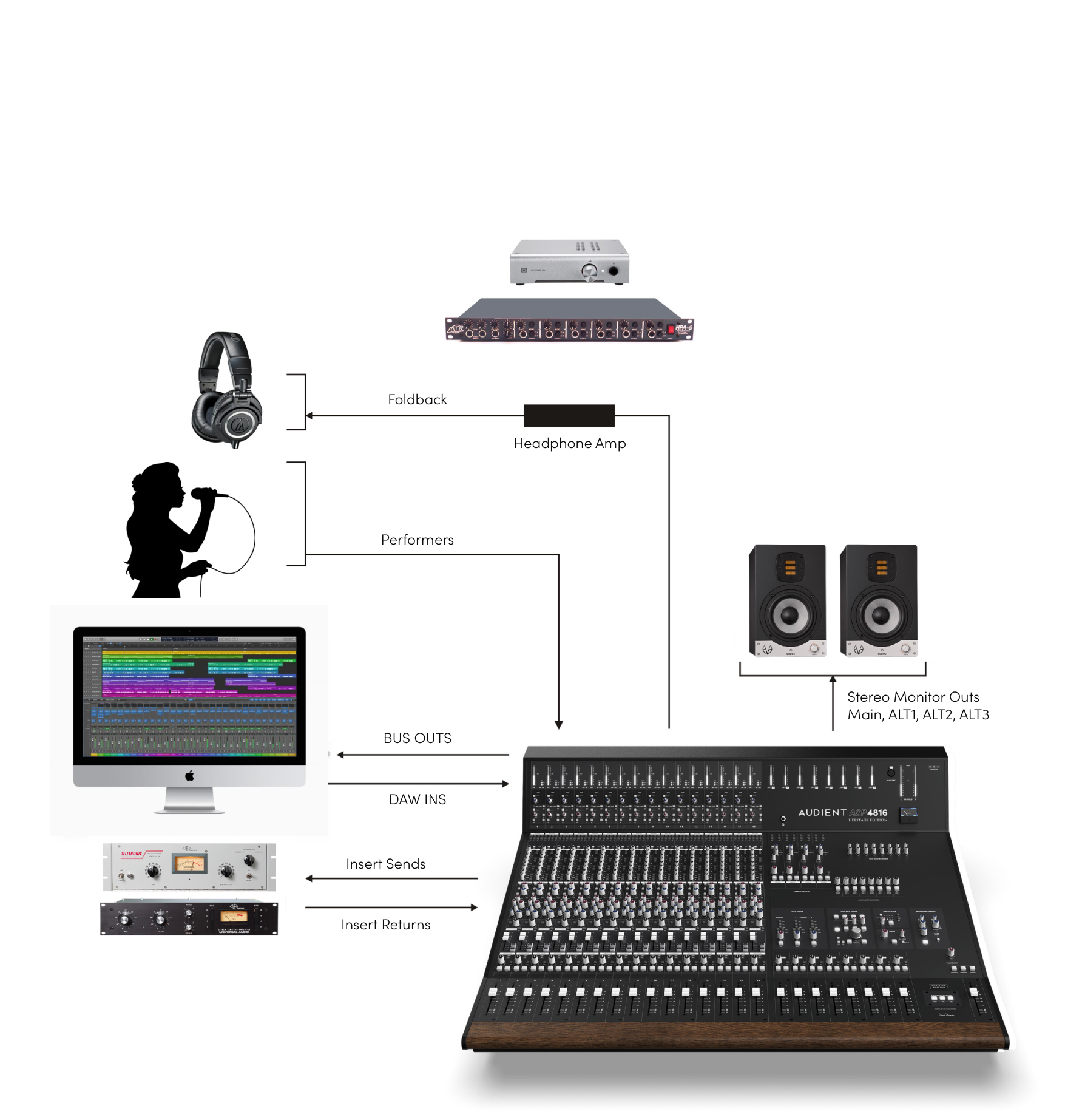

일반적인 시스템 구성

콘솔은 연주자, DAW, 아웃보드 프로세싱, 폴드백/헤드폰 증폭 및 여러 모니터 쌍 사이의 중심 장치로 사용할 수 있습니다. 버스 출력은 레코딩 시스템으로, DAW 리턴은 콘솔로 공급되며 인서트 센드/리턴은 직렬 아웃보드 프로세싱을 제공합니다.

미터링 및 Solo로 계속하십시오.
