스테레오 입력, 서브그룹 및 마스터

스테레오 입력​

4개의 Stereo Input은 완전한 입력 스트립을 사용하지 않고도 이펙트나 기타 스테레오 라인 레벨 신호를 리턴합니다. 스테레오 Mix, 레코딩 버스 및 Foldback 시스템으로 라우팅할 수 있으므로 필요할 때 이펙트 리턴을 다시 레코딩 시스템으로 보낼 수도 있습니다.

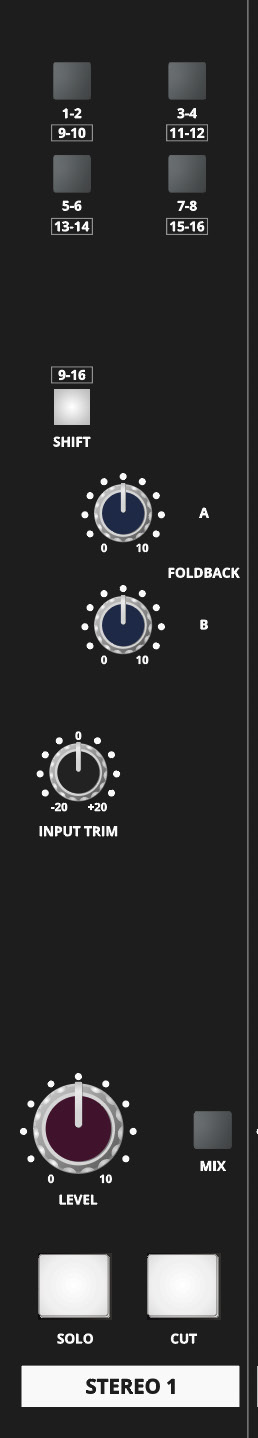

ASP4816-HE Stereo Input 컨트롤

각 Stereo Input에는 다음이 제공됩니다.

  • 버스 9–16을 위한 SHIFT가 포함된 버스 라우팅 스위치.
  • Foldback A 및 Foldback B 센드.
  • ±20 dB 조정 범위의 TRIM.
  • 로터리 레벨 페이더.
  • MIX 할당.
  • SOLO.
  • CUT.

Subgroups 및 Line Inputs 17–24​

버스 1–8은 8개의 서브그룹 경로에도 공급됩니다. 각 서브그룹은 팬, Mix 할당, Solo, Cut, 인서트 및 페이더를 제공합니다.

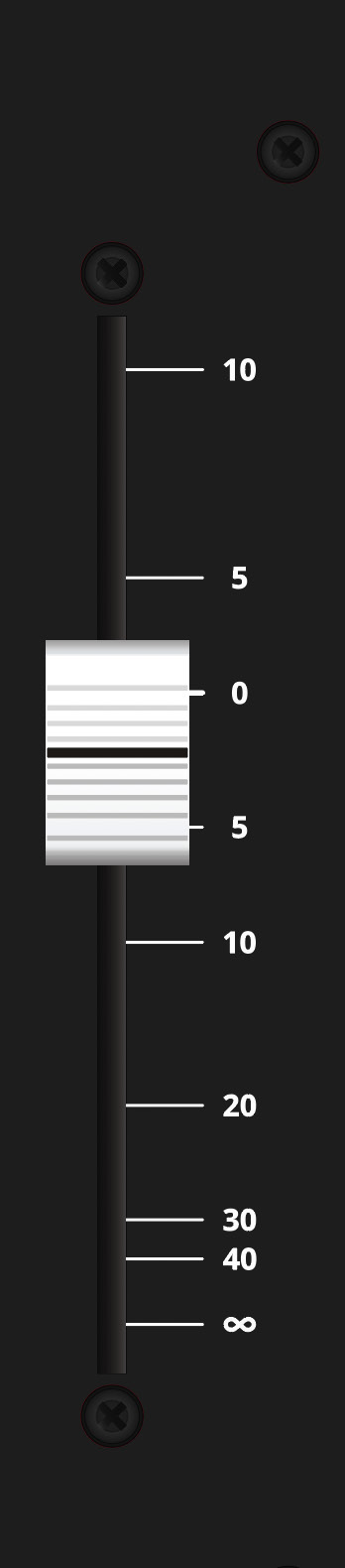

ASP4816-HE Subgroup 및 Line Input 17–24 컨트롤

8개의 서브그룹 Insert Return은 믹스다운 중 Line Inputs 17–24로도 사용할 수 있습니다. 하나의 리턴 커넥터를 서브그룹 인서트 리턴과 추가 라인 입력으로 동시에 사용할 수는 없습니다.

서브그룹 페이더의 일반 위치는 0 dB이며 최대 +10 dB의 게인을 제공합니다.

Aux 마스터 및 링크​

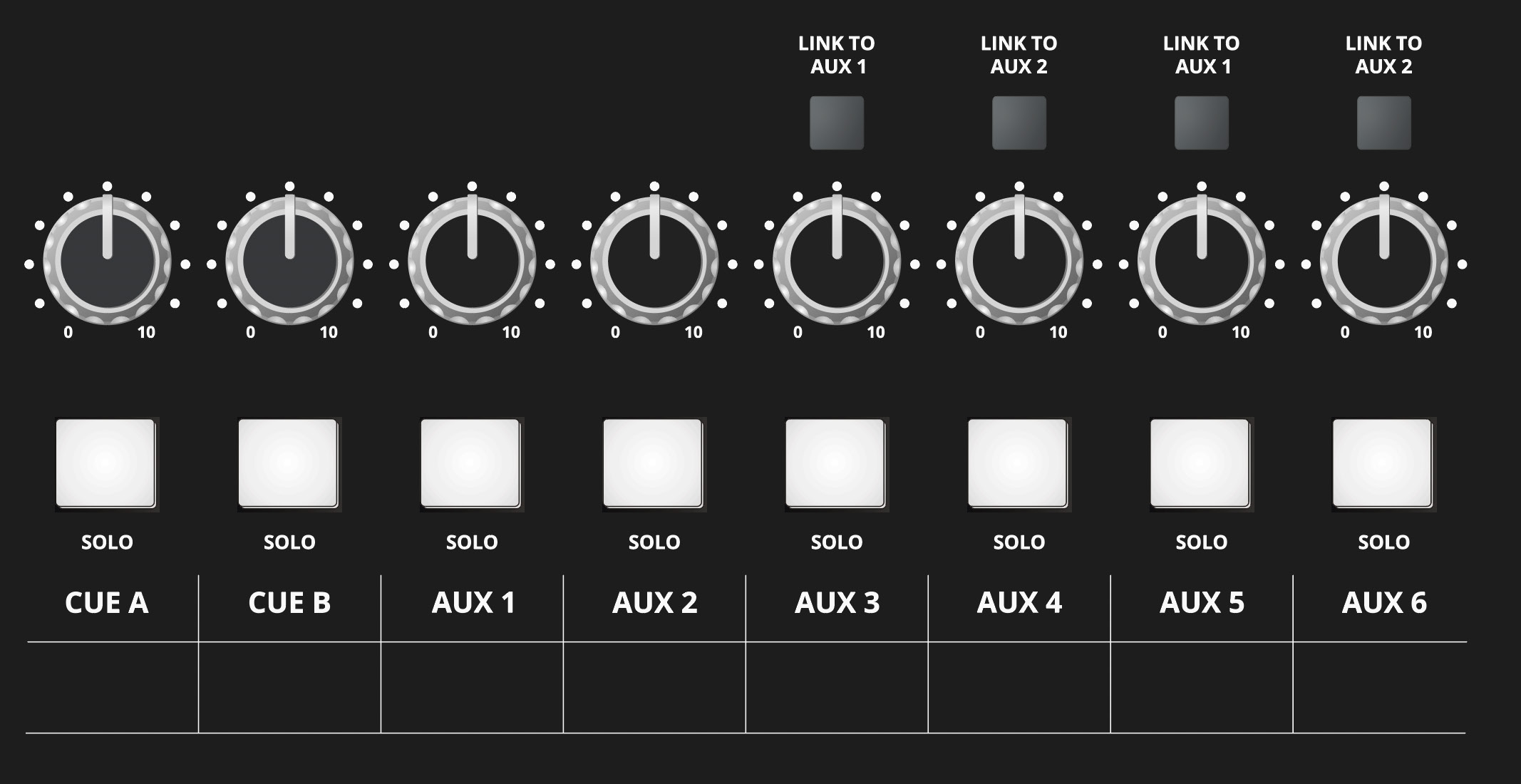

ASP4816-HE Aux Master 컨트롤

각 Aux에는 마스터 레벨 컨트롤과 AFL Solo가 있습니다. Link 기능은 선택한 Aux 버스를 결합하여 LF 및 SF 센드가 공통 이펙트 대상으로 공급되도록 합니다.

지원되는 조합은 다음과 같습니다:

  • Aux 3과 Aux 5는 Aux 1에 링크할 수 있습니다.
  • Aux 4와 Aux 6은 Aux 2에 링크할 수 있습니다.

링크되면 Aux 1 또는 Aux 2가 각각의 전체 마스터 출력으로 동작합니다.

버스 마스터 트림​

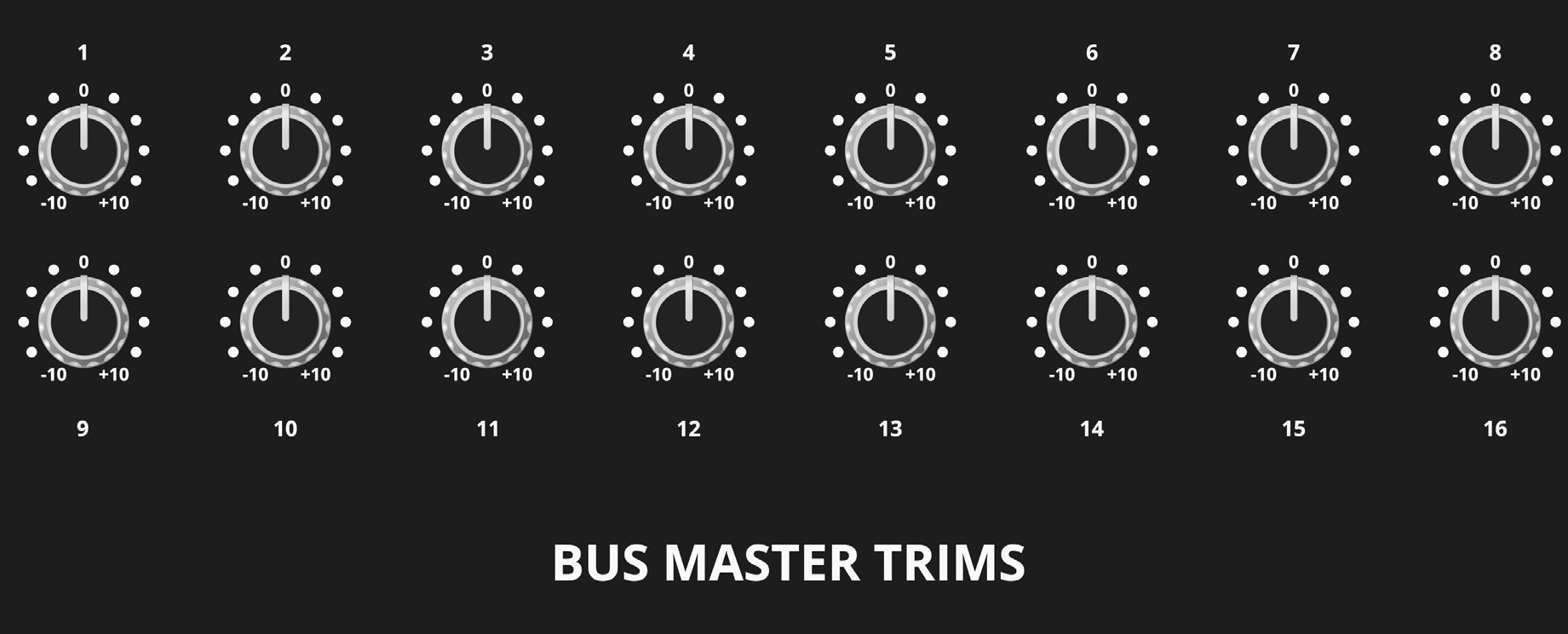

ASP4816-HE Bus Master Trim 컨트롤

각 버스 출력의 최종 마스터 트림 범위는 ±10 dB입니다.

Master Fader​

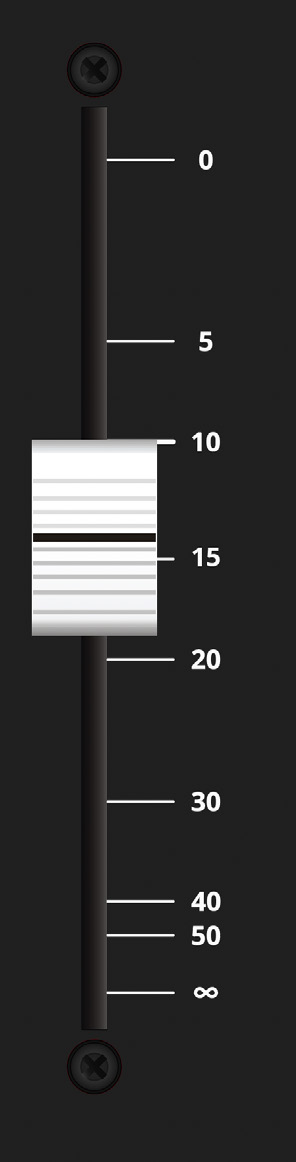

ASP4816-HE Stereo Master Fader 컨트롤

Master Fader는 스테레오 Mix 출력을 제어하며 이동 범위의 맨 위에서 0 dB가 되도록 보정되어 있습니다. 일반적인 작동 조건에서는 0 dB 또는 그 근처에 두는 것이 좋습니다. 큰 감쇠가 반복적으로 필요하다면 Mix 버스로 공급되는 레벨을 낮춰 보다 적절한 게인 구조를 유지하십시오.

후면 패널 연결로 계속합니다.
