후면 패널 연결

컨트롤 룸 출력​

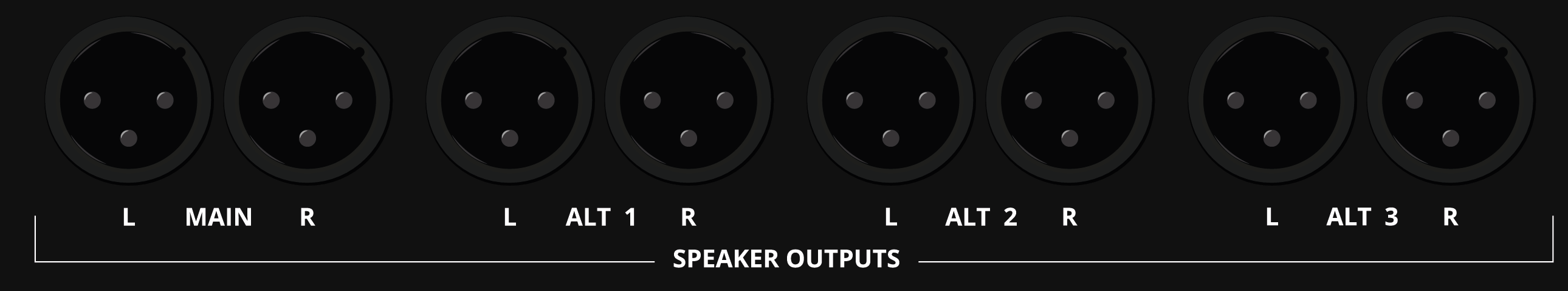

ASP4816-HE Main 및 Alternate Control Room 출력 커넥터

콘솔은 네 쌍의 스테레오 라인 레벨 컨트롤 룸 출력을 제공합니다:

  • Main
  • ALT 1
  • ALT 2
  • ALT 3

이 출력들을 파워드 모니터 또는 적절한 모니터 파워 앰프에 연결합니다.

Studio 및 Foldback 출력​

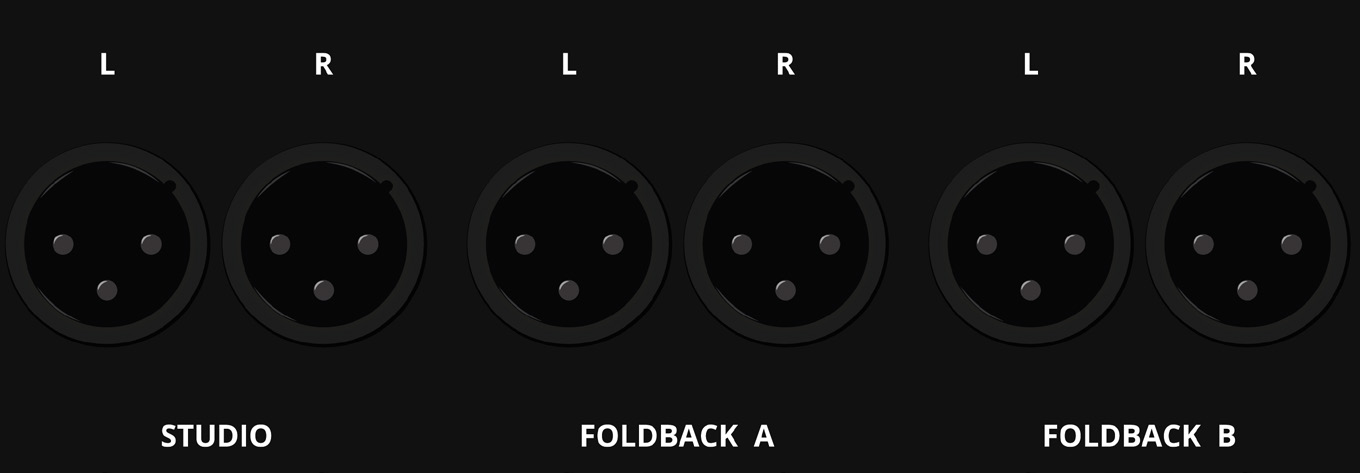

ASP4816-HE Studio Loudspeaker 및 Foldback 출력 커넥터

Studio 출력과 Foldback A/B 출력은 밸런스드 스테레오 라인 레벨 XLR 연결입니다. Foldback 출력과 연주자 헤드폰 사이에는 적절한 헤드폰 앰프를 사용하십시오.

Aux 출력​

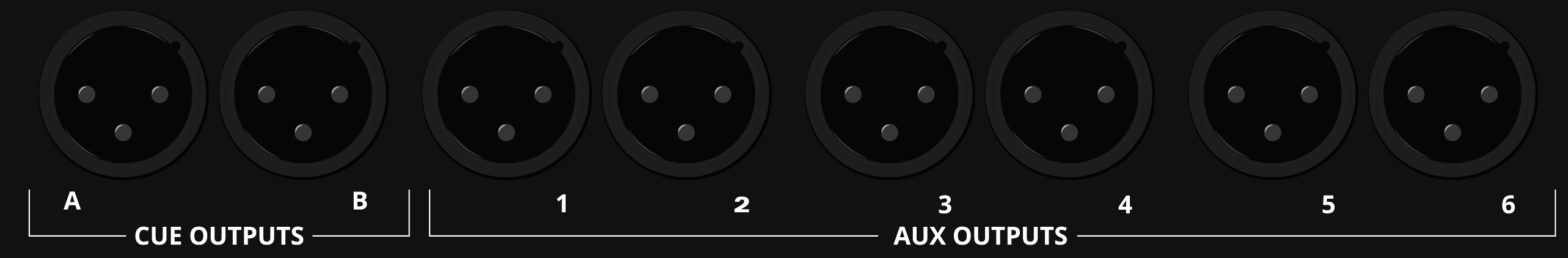

ASP4816-HE Aux 출력 커넥터

Aux 1–6과 Cue A/B는 밸런스드 라인 레벨 출력입니다. Cue A/B는 주로 폴드백용이지만 추가 센드 버스로도 사용할 수 있습니다.

서브그룹 인서트 및 Line Inputs 17–24​

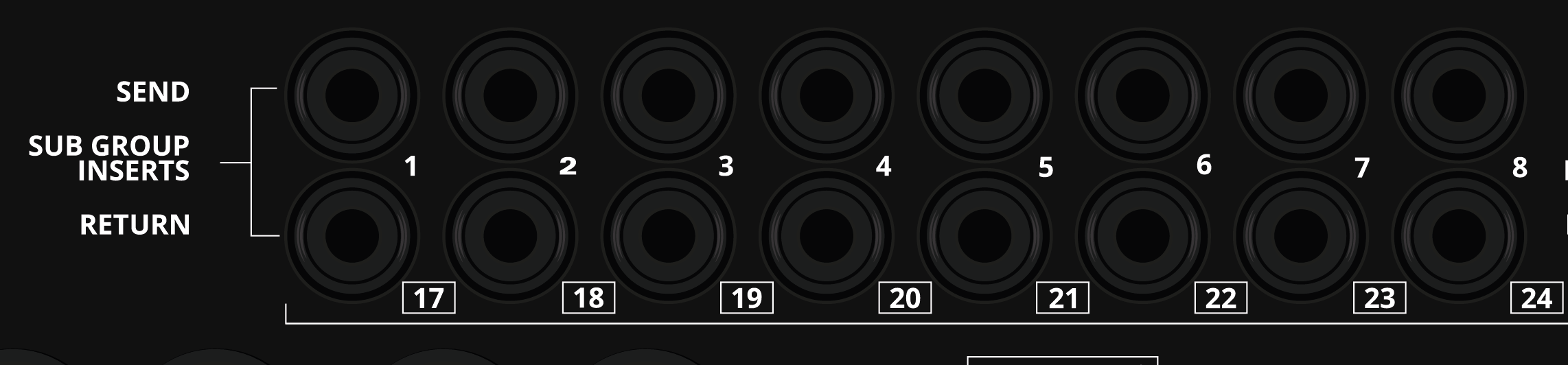

ASP4816-HE Subgroup Insert Send 및 Return 커넥터

8개의 각 서브그룹에는 Insert Send와 Insert Return이 있습니다. Insert Send는 항상 활성화되어 있습니다. Insert Return은 믹스다운 시 Line Inputs 17–24로도 사용됩니다.

스테레오 입력 커넥터​

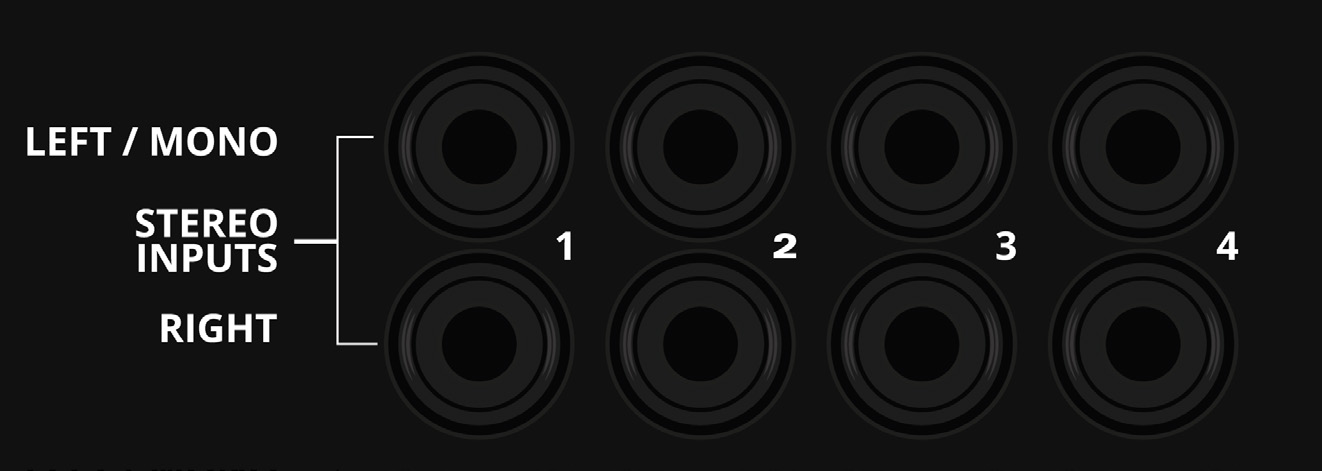

ASP4816-HE Stereo Input TRS 커넥터

4개의 각 Stereo Input에는 좌우 TRS 커넥터가 있습니다. 모노 소스의 경우 Left에만 연결하십시오. Left 입력은 Right에 노멀링되어 있습니다. Right에 플러그를 연결하면 해당 노멀링 연결이 해제됩니다.

Monitor 입력​

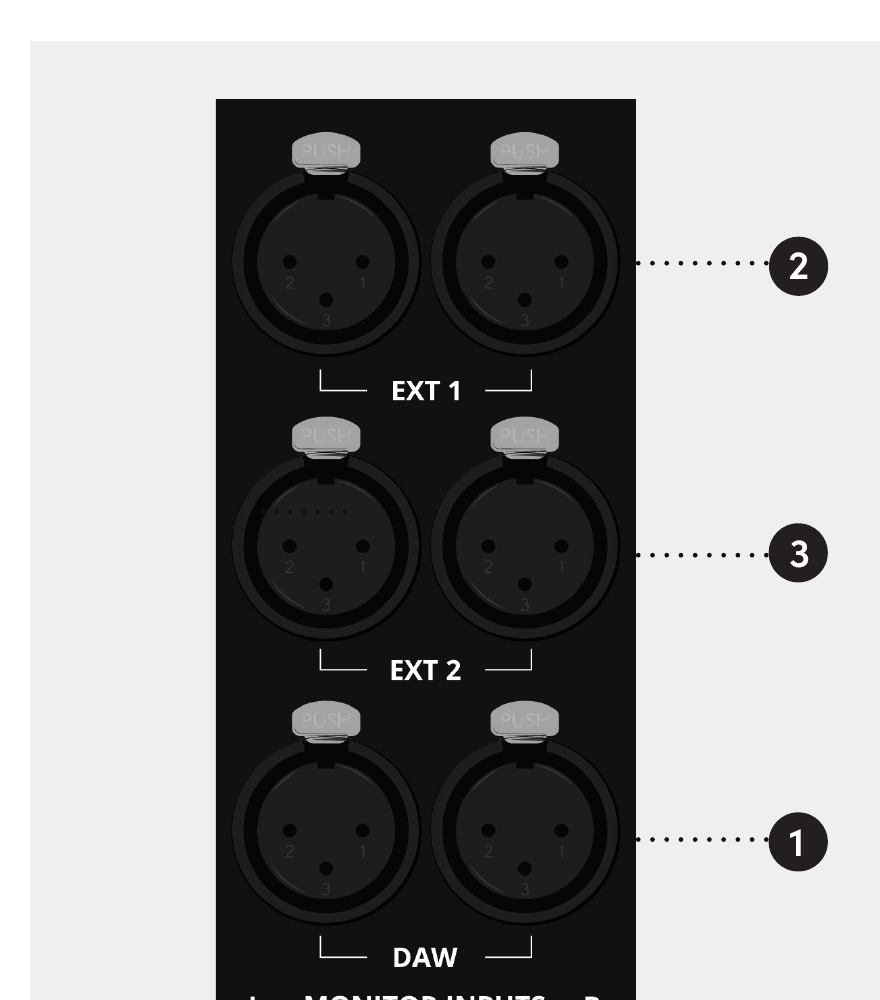

ASP4816-HE DAW, EXT 1 및 EXT 2 Monitor Input 커넥터

모니터링 시스템에는 세 쌍의 스테레오 외부 입력이 있습니다:

  • DAW
  • EXT 1
  • EXT 2

세 입력 모두 Control Room 모니터링에 사용할 수 있습니다. EXT 1과 EXT 2는 Studio/Foldback 소스 선택에도 사용할 수 있습니다.

Mix 출력 및 인서트​

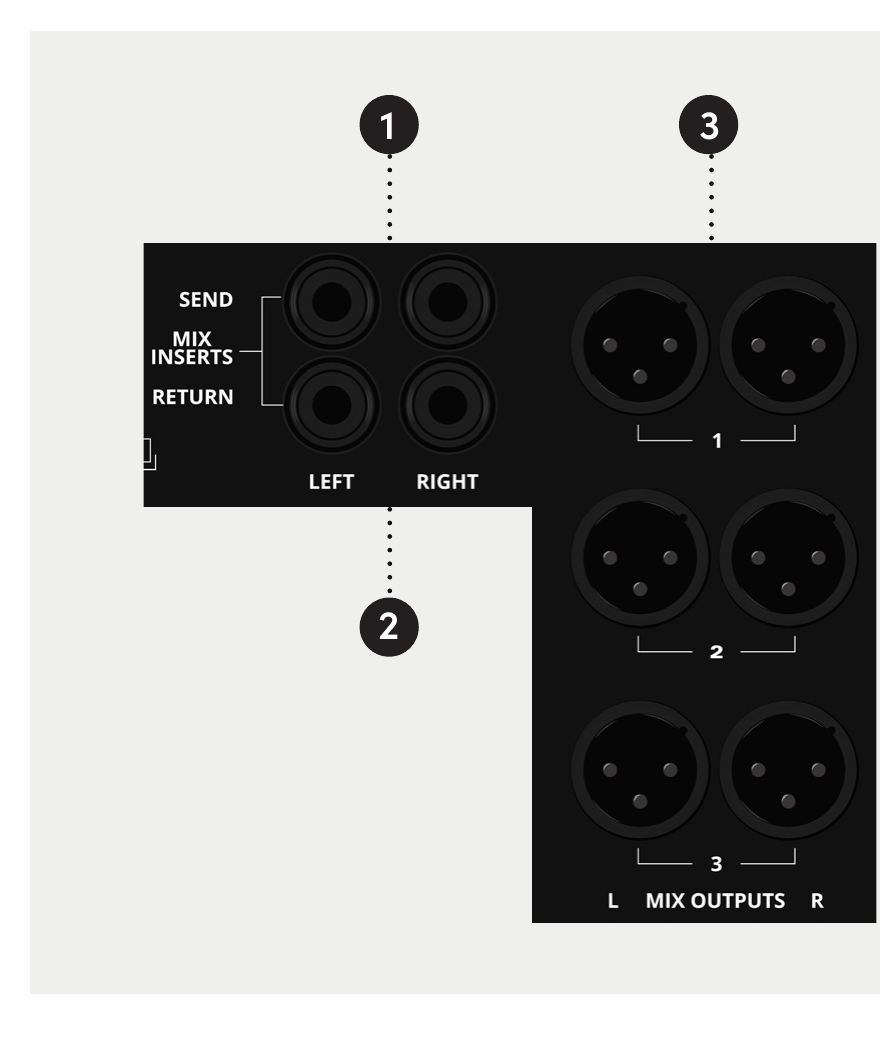

ASP4816-HE Stereo Mix Insert 및 3개의 Stereo Mix Output 커넥터 세트

세 세트의 병렬 스테레오 Mix 출력이 제공됩니다. 스테레오 Mix Insert Send와 Return 연결은 Mix 컴프레서 앞에 위치합니다.

버스 및 서브그룹 출력 DB25 커넥터​

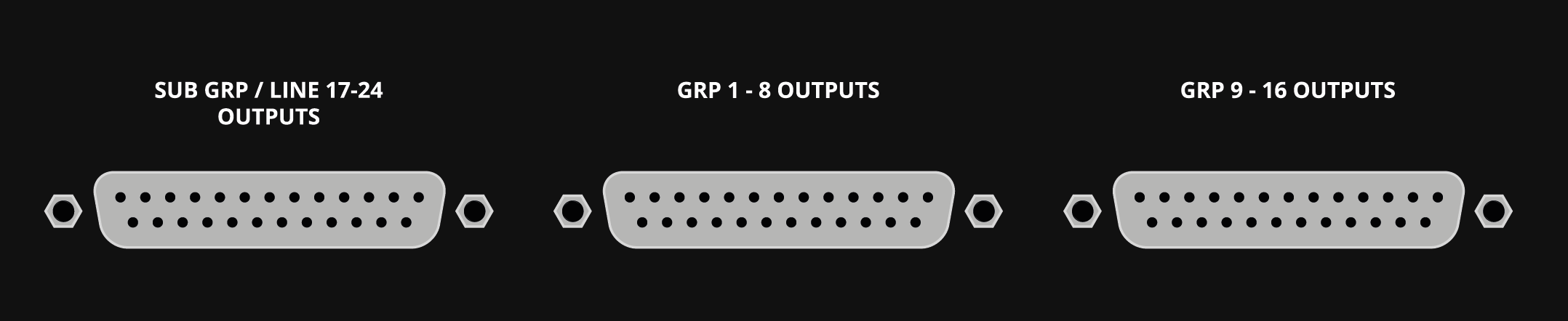

ASP4816-HE Subgroup/Line 17–24 출력 및 Bus 1–16용 DB25 커넥터

세 개의 Tascam 표준 DB25 커넥터는 다음 신호를 전달합니다:

  1. Subgroup / Line 17–24 출력.
  2. 버스 출력 1–8.
  3. 버스 출력 9–16.
