ASP4816-HE 매뉴얼

ASP4816-HE는 트래킹, 믹싱, 신호 라우팅, 아날로그 서밍 및 스튜디오 모니터링을 위해 설계된 컴팩트 인라인 아날로그 레코딩 콘솔입니다. 40개의 페이더와 믹스 시 48개 입력, 16개의 Audient Class-A 디스크리트 마이크 프리앰프, 입력 스트립당 두 개의 신호 경로, 16개의 레코드 버스, 8개의 서브그룹, 6개의 번호형 Aux, 2개의 Cue 버스, 4개의 스테레오 모니터 출력, 스테레오 VCA Mix 버스 컴프레서 및 Heritage Edition Mix 버스 프로세싱을 결합합니다.

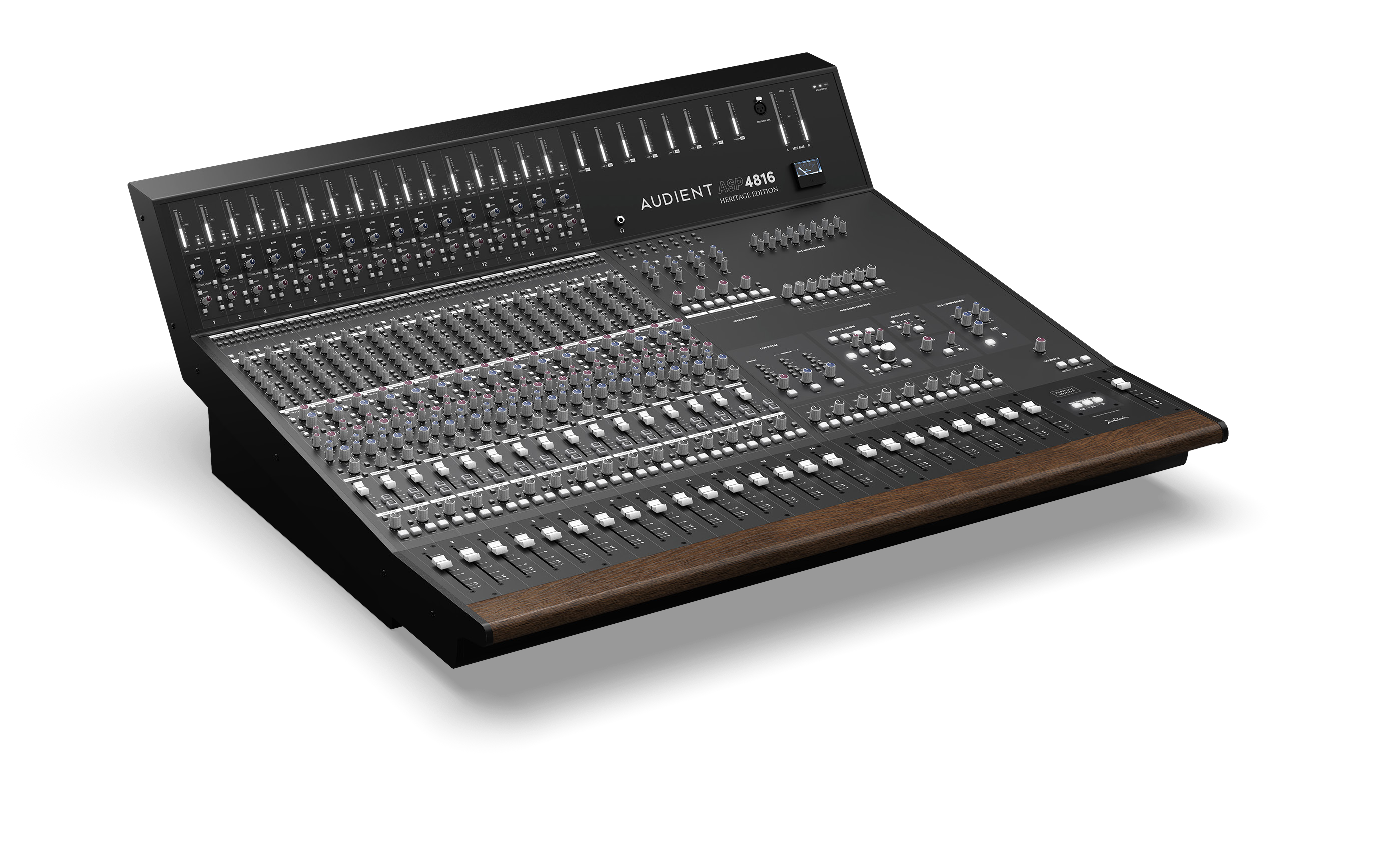

Audient ASP4816-HE 아날로그 레코딩 콘솔

주요 기능​

  • 16개의 Class-A 디스크리트 Audient 마이크 프리앰프.
  • 별도의 Short Fader (SF) 및 Long Fader (LF) 경로를 사용하는 인라인 채널 아키텍처.
  • 16개의 버스 출력. 버스 1–8은 8개의 서브그룹에도 공급됩니다.
  • 6개의 번호형 Aux 센드와 Cue A, Cue B.
  • HF/LF와 미드 섹션을 독립적으로 할당할 수 있는 4밴드 EQ.
  • 믹스다운 시 추가 리턴을 위한 4개의 스테레오 입력.
  • Main, ALT 1, ALT 2, ALT 3의 4개 스테레오 컨트롤 룸 모니터 출력.
  • 아날로그 게인 리덕션 미터와 Bass Expand 사이드체인 필터를 갖춘 스테레오 VCA Mix 버스 컴프레서.
  • Heritage Edition XFRMR Drive, Low Bump, High Lift 프로세싱.
  • Mix 버스 서밍 회로의 John Hardy 990C+ 디스크리트 오피앰프.
  • 전용 Studio, Foldback, Talkback 및 Integration Port 기능.

레코딩 워크플로​

이 매뉴얼은 레코딩을 크게 트래킹, 편집, 믹싱의 세 단계로 설명합니다. 트래킹 중에는 라이브 소스를 Mic/Line 및 SF 경로를 통해 캡처합니다. 편집 중에는 콘솔 모니터링 섹션을 사용하여 DAW 재생을 확인하고 관리할 수 있습니다. 믹싱 중에는 녹음된 DAW 트랙이 LF 경로로 리턴되어 아날로그 Mix 버스를 통해 결합됩니다.

콘솔 구성 방식​

ASP4816-HE는 인라인 아키텍처를 사용합니다. 기본 상태에서는 Mic/Line 입력이 SF 경로로, DAW 입력이 LF 경로로 공급됩니다. FLIP을 누르면 이 할당이 반대로 전환됩니다. EQ와 Aux 섹션을 두 경로 사이에서 이동할 수 있으므로 하나의 물리적 스트립에서 레코딩 경로와 모니터링/믹스 경로를 동시에 처리할 수 있습니다.

채널 스트립의 밝은 영역은 SF/채널 경로와 연결됩니다. 어두운 영역은 LF/모니터링 경로와 연결됩니다.

매뉴얼 섹션​

설치 및 안전에서 시작한 뒤 필요에 따라 하드웨어, 라우팅 및 워크플로 페이지를 사용하십시오. 전체 신호 흐름 도면은 블록 다이어그램 및 신호 흐름을 참조하십시오.

설치 및 안전으로 계속합니다.
