페이더 및 채널 커넥터

Short Fader 경로​

SF 섹션은 일반적으로 Mic/Line 입력을 전달하며 FLIP이 활성화되면 DAW 입력을 전달합니다.

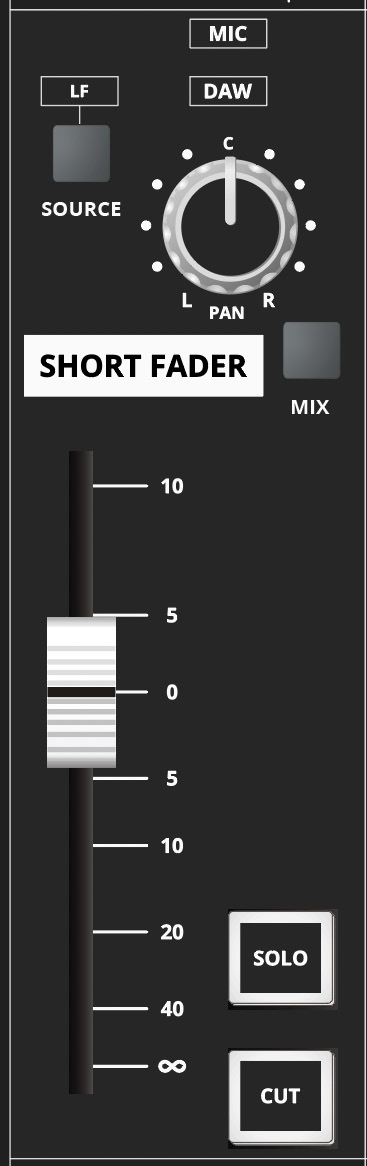

ASP4816-HE Short Fader 컨트롤

SF 섹션은 다음 기능을 제공합니다.

  • 백라이트 MIC/DAW 소스 표시.
  • SOURCE 선택으로 LF 신호를 SF 경로로 가져옵니다.
  • 홀수/짝수 버스 라우팅용 PAN.
  • 스테레오 Mix 버스로의 MIX 할당.
  • 10 dB의 추가 게인을 제공하는 Short Fader.
  • SOLO.
  • CUT.

SF로 들어가는 LF 소스는 기본적으로 LF 포스트 페이더입니다. 이 소스 선택은 EQ 할당 지점보다 앞에서 이루어지므로 SF로 이동한 EQ가 LF에서 파생된 신호도 처리할 수 있습니다. 내부 링크를 통해 LF 소스를 프리 페이더로 변경할 수 있으며 이 구성이 필요한 경우 Audient Support에 문의하십시오.

FLIP 및 LF Pan​

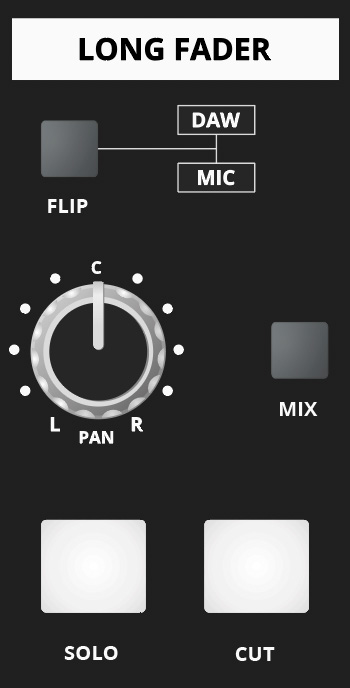

ASP4816-HE FLIP, Long Fader Pan, Mix, Solo 및 Cut 컨트롤

FLIP은 SF와 LF 경로 사이에서 Mic/Line 및 DAW 입력을 서로 바꿉니다. LF 섹션에는 스테레오 Mix 할당, Pan, Solo 및 Cut 컨트롤도 있습니다.

Long Fader​

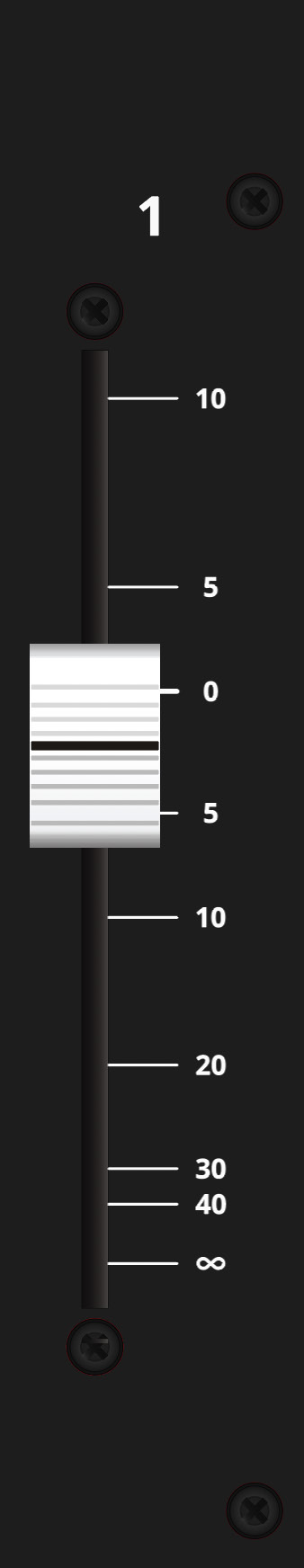

ASP4816-HE Long Fader 스케일

Long Fader는 일반적으로 DAW 리턴 모니터링 및 최종 믹스 경로를 제어합니다. 0 dB 부근에서 동작하도록 설계되었으며 최대 +10 dB의 게인을 제공합니다.

게인 구조를 설정할 때는 약 0 dB에서 시작하고 과도한 페이더 게인에 의존하기보다 소스/입력 레벨을 적절히 설정하십시오.

채널 후면 패널 커넥터​

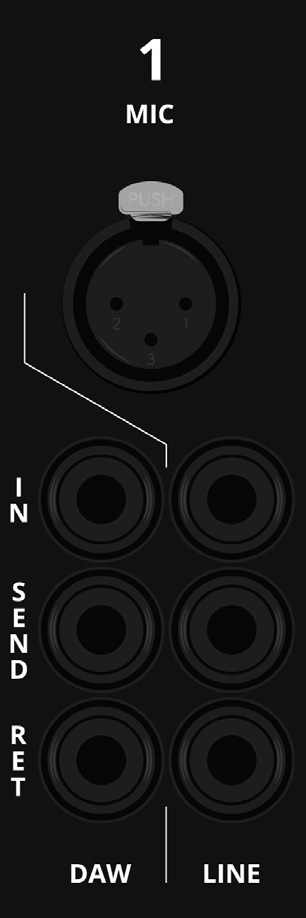

ASP4816-HE 채널별 Mic, Line, DAW 및 Insert 커넥터

각 채널은 다음 기능을 제공합니다:

  1. Microphone input — XLR.
  2. Line input — TRS.
  3. Mic/Line Insert Send — 항상 활성화되어 있으며 추가 출력으로도 사용할 수 있습니다.
  4. Mic/Line Insert Return.
  5. DAW input — TRS 라인 레벨 입력.
  6. DAW Insert Send — 항상 활성화되어 있으며 추가 출력으로도 사용할 수 있습니다.
  7. DAW Insert Return.

인서트 센드는 각 소스 신호를 전달하며 FLIP에 의해 변경되지 않습니다.

스튜디오, 폴드백 및 모니터링으로 계속하십시오.
