Input Pod

Input Pod는 채널의 Mic/Line 및 DAW 신호가 들어오는 지점입니다.

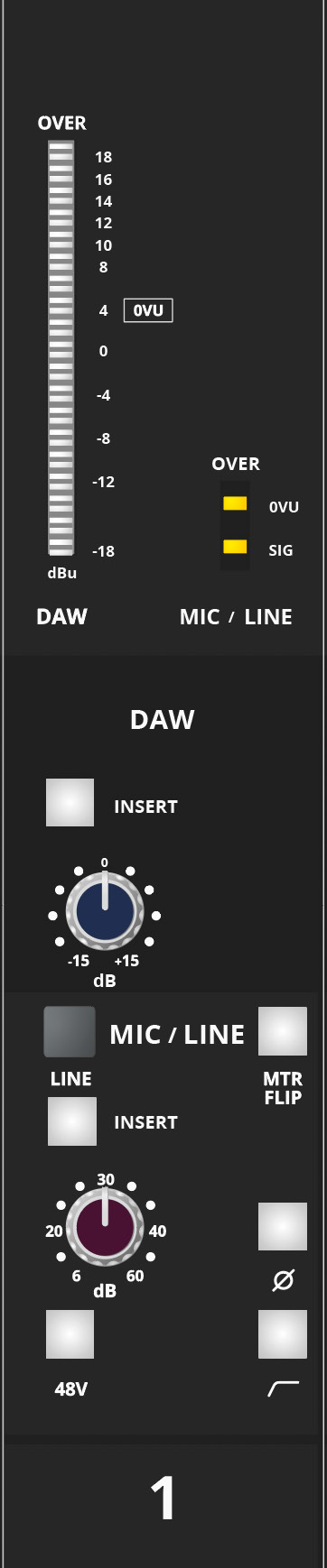

ASP4816-HE Input Pod 컨트롤 및 채널 미터

입력 및 기본 신호 경로​

채널은 다음 입력을 제공합니다.

  • Microphone 입력
  • 마이크 입력 대신 선택되는 Line 입력
  • DAW 입력

기본적으로 Mic/Line 소스는 SF 경로에, DAW 입력은 LF 경로에 공급됩니다. FLIP은 두 할당을 반대로 전환합니다.

입력 컨트롤​

  1. 20세그먼트 미터 — 일반적으로 DAW 입력을 표시합니다.
  2. 3세그먼트 미터 — 일반적으로 Mic/Line 입력을 표시합니다.
  3. DAW INSERT IN — DAW 인서트 리턴을 신호 경로에 삽입합니다.
  4. DAW TRIM — ±15 dB 조정.
  5. MIC/LINE — 눌러 Mic 대신 Line 입력을 선택합니다.
  6. MTR — DAW와 Mic/Line의 미터 할당을 서로 바꿉니다.
  7. Mic/Line INSERT IN — Mic/Line 인서트 리턴을 신호 경로에 삽입합니다.
  8. Mic/Line GAIN.
  9. Ø polarity reverse.
  10. 48V phantom power.
  11. High-pass filter.

게인 범위​

  • Mic 입력 게인: +6 dB–+60 dB
  • Line 입력 게인: -14 dB–+40 dB
  • DAW 입력 트림: ±15 dB
주의

팬텀 파워를 켜거나 끄기 전에 스피커와 헤드폰 모니터링 레벨을 낮추거나 음소거하십시오. 48 V 전환 시 큰 트랜지언트가 발생할 수 있습니다.

하이패스 필터는 럼블과 같은 불필요한 저주파 성분을 줄이는 데 사용할 수 있습니다. 극성 스위치는 여러 마이크 또는 소스의 정렬이 필요한 경우 신호 극성을 반전합니다.
