스튜디오, 폴드백 및 모니터링

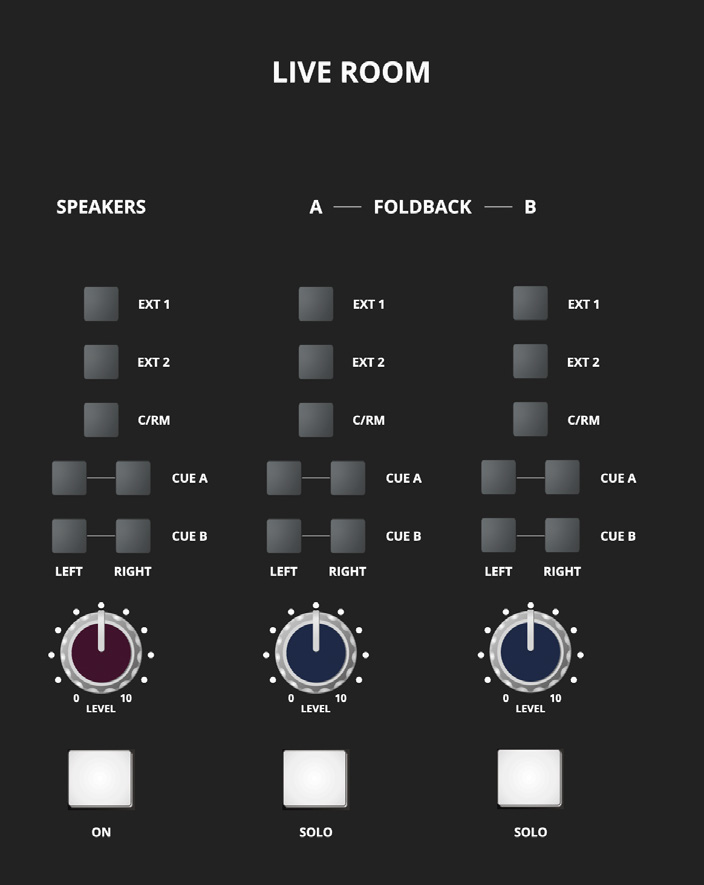

스튜디오 라우드스피커 및 폴드백 소스

Studio Loudspeaker, Foldback 1 및 Foldback 2 경로는 다음 소스에서 신호를 받을 수 있습니다:

Cue A와 Cue B는 모노 소스이며 Studio 또는 Foldback 출력의 좌우 채널에 독립적으로 선택할 수 있습니다. 이를 통해 모노 또는 스테레오 연주자 피드를 구성할 수 있습니다.

각 출력에는 자체 레벨 컨트롤이 있습니다. Studio Loudspeaker 섹션에는 ON 스위치가 있습니다. Foldback 1과 2에는 컨트롤 룸 시스템을 통해 연주자 피드를 확인하기 위한 SOLO 스위치가 있으며, 이 솔로는 AFL입니다.

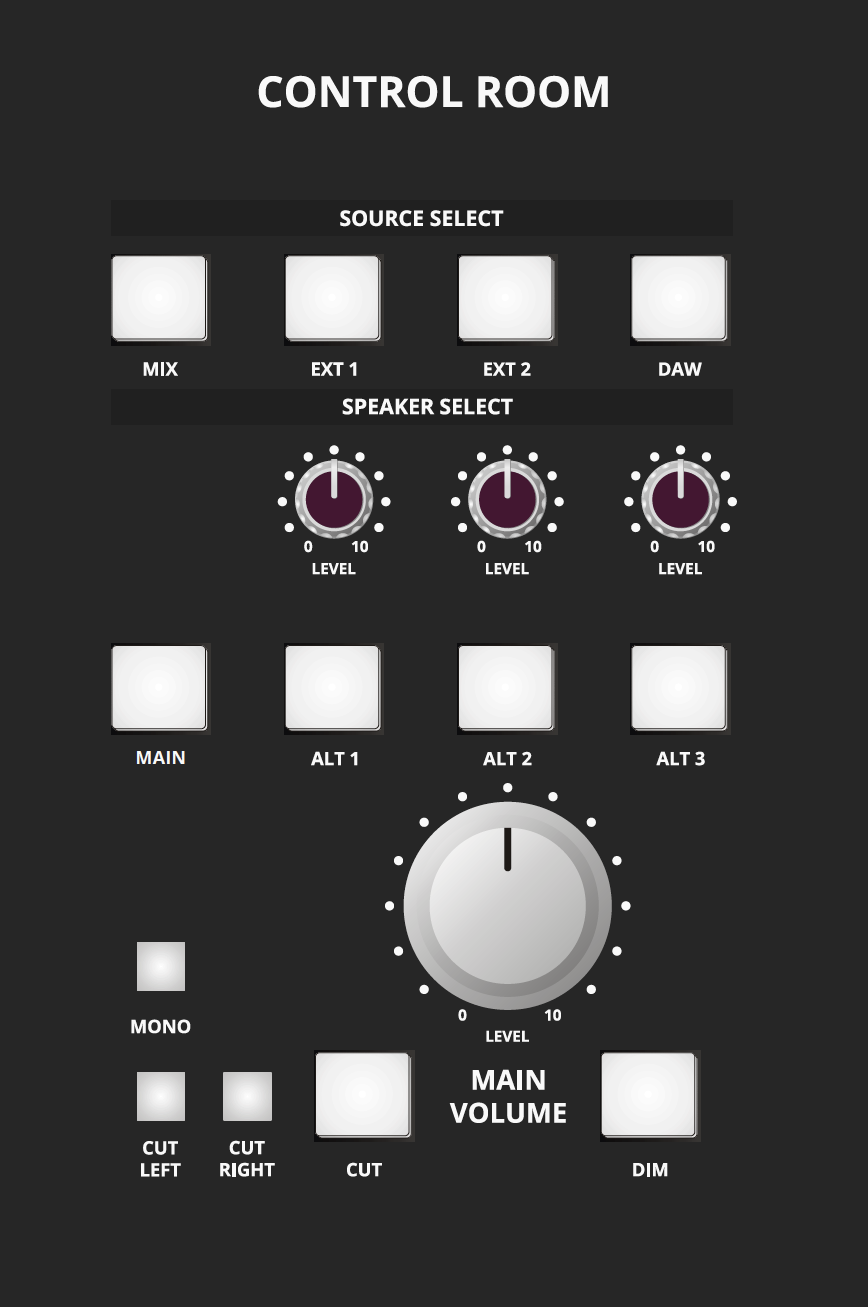

ASP4816-HE는 네 쌍의 스테레오 모니터를 지원합니다:

사용 가능한 컨트롤 룸 소스는 MIX, DAW, EXT 1, EXT 2입니다.

Main Volume 컨트롤은 선택된 Main/ALT 모니터 경로의 레벨을 설정합니다. 각 ALT 출력에는 모니터 쌍의 레벨을 맞출 수 있는 자체 트림이 있습니다.

모니터링 컨트롤에는 다음이 포함됩니다:

ALT 3는 콘솔의 헤드폰 출력에도 신호를 공급합니다.

Studio 및 Foldback 출력은 밸런스드 라인 레벨 출력입니다. Studio 출력을 파워드 모니터 또는 적절한 라우드스피커 앰프에 연결하십시오. Foldback 출력은 연주자 헤드폰용 적절한 헤드폰 앰프에 연결하십시오.
