Studio, फोल्डबैक और मॉनिटरिंग

Studio loudspeaker और फोल्डबैक सोर्सेज़​

Studio Loudspeaker, Foldback 1 और Foldback 2 पाथ्स को इन सोर्सेज़ से फ़ीड किया जा सकता है:

  • EXT 1
  • EXT 2
  • कंट्रोल रूम
  • Cue A
  • Cue B

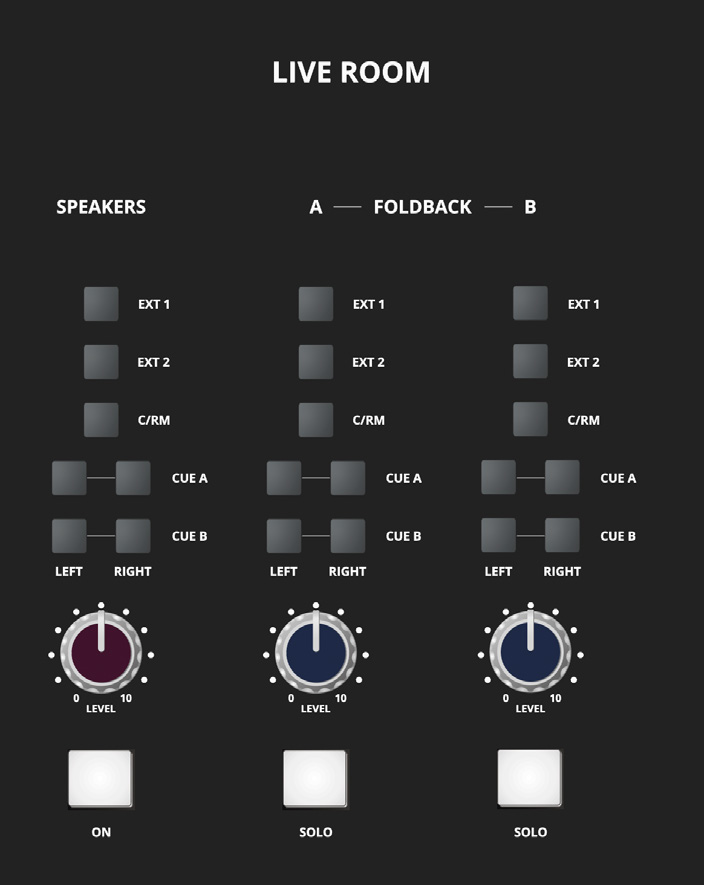

ASP4816-HE Studio Loudspeaker and Foldback कंट्रोल्स

Cue A और Cue B mono सोर्सेज़ हैं और Studio या Foldback आउटपुट के लेफ्ट और राइट sides पर स्वतंत्र रूप से सिलेक्ट किए जा सकते हैं। इससे mono या स्टीरियो artist फ़ीड्स बनाना संभव है।

प्रत्येक आउटपुट का अपना लेवल कंट्रोल है। Studio Loudspeaker सेक्शन में ON स्विच होता है। Foldback 1 और 2 artist फ़ीड्स को कंट्रोल-रूम सिस्टम के माध्यम से चेक करने के लिए SOLO स्विचेज़ देते हैं; ये solos AFL हैं।

कंट्रोल रूम मॉनिटरिंग​

ASP4816-HE चार स्टीरियो मॉनिटर पेयर सपोर्ट करता है:

  • Main
  • ALT 1
  • ALT 2
  • ALT 3

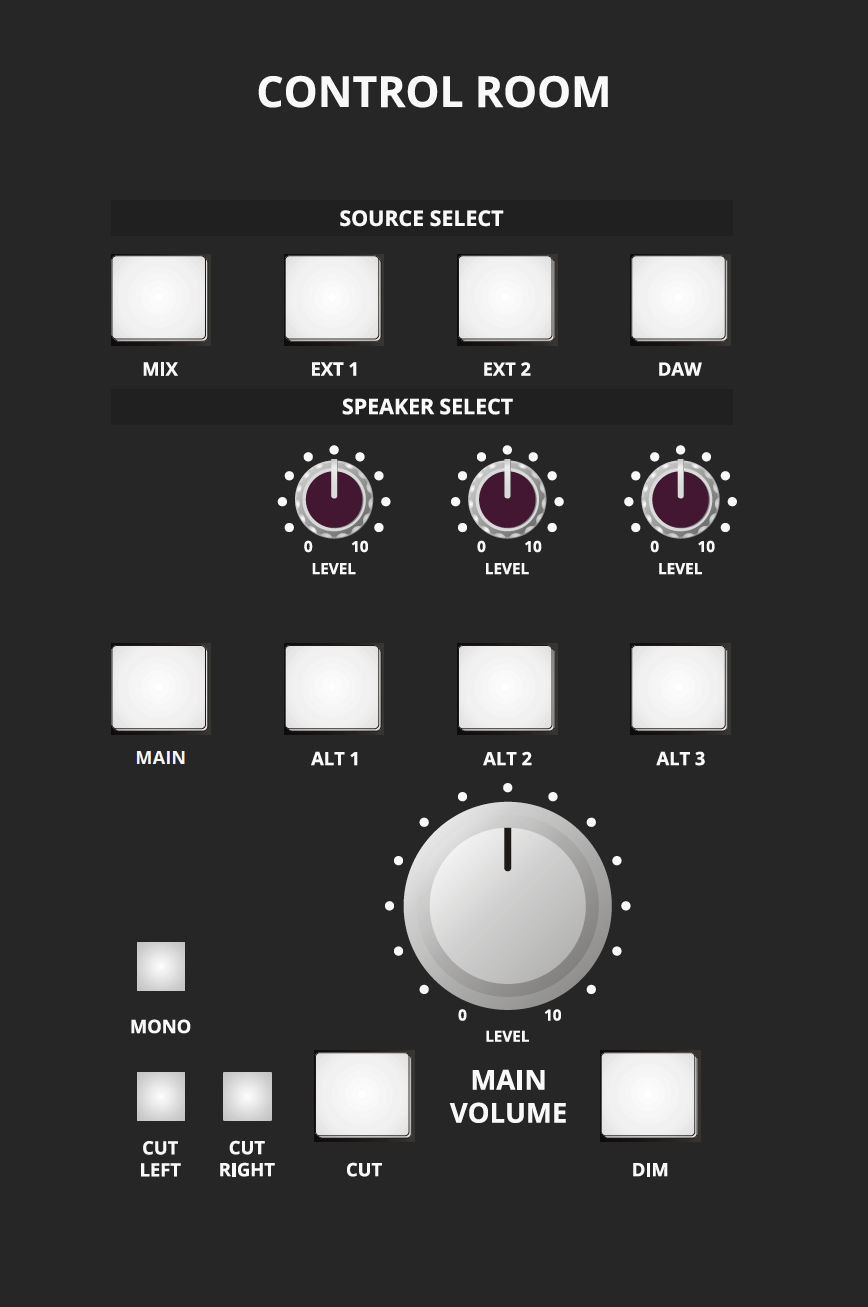

ASP4816-HE कंट्रोल-रूम मॉनिटरिंग कंट्रोल्स

उपलब्ध कंट्रोल-रूम सोर्सेज़ हैं MIX, DAW, EXT 1 और EXT 2।

Main वॉल्यूम कंट्रोल चुना हुआ Main/ALT मॉनिटर पाथ का लेवल सेट करता है। प्रत्येक ALT आउटपुट का अपना trim है, जिससे मॉनिटर पेयर लेवल-match किए जा सकते हैं।

मॉनिटरिंग कंट्रोल्स में शामिल हैं:

  • Mono-compatibility checking के लिए MONO।
  • इंडिपेंडेंट लेफ्ट और राइट CUT।
  • Global CUT।
  • DIM, जो मॉनिटर लेवल को 15 dB कम करता है।

ALT 3 कंसोल के हेडफ़ोन आउटपुट को भी फ़ीड करता है।

Studio और फोल्डबैक आउटपुट कनेक्शन्स​

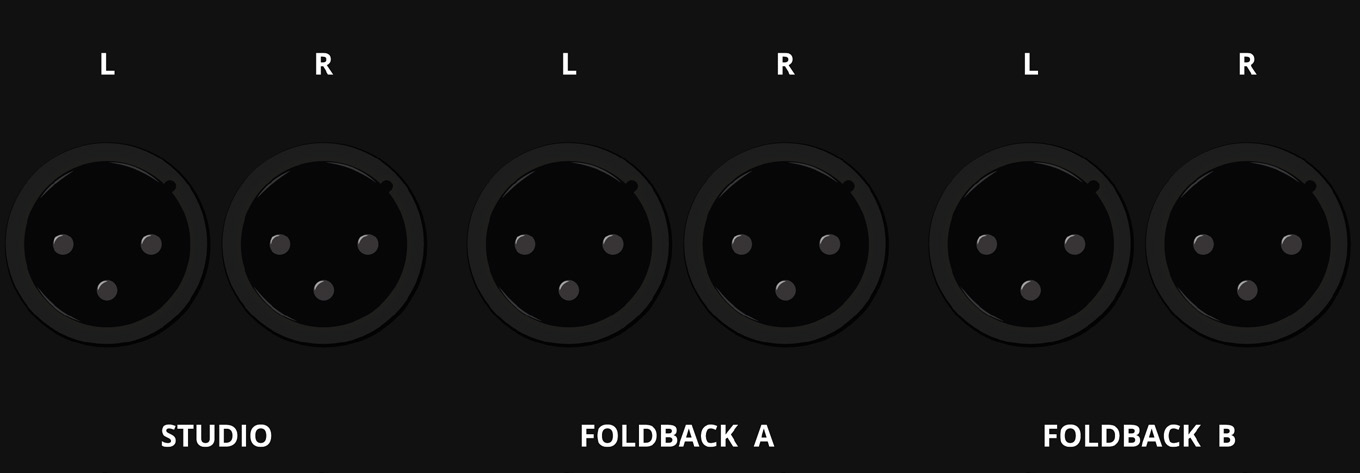

ASP4816-HE Studio and Foldback XLR आउटपुट कनेक्टर्स

Studio और Foldback आउटपुट्स बैलेंस्ड लाइन-लेवल आउटपुट्स हैं। Studio आउटपुट को powered monitors या उपयुक्त loudspeaker amplifier से कनेक्ट करें। Foldback आउटपुट्स को artist हेडफ़ोन के लिए appropriate हेडफ़ोन amplifier से कनेक्ट करें।

आगे Oscillator, Talkback और Solo पर जाएँ।
