Integration Port और मास्टर Meters
Integration Port
रियर-पैनल Integration पोर्ट एक्सटर्नल मॉनिटर controller integrate करने के लिए ऑडियो और कंट्रोल कनेक्शन्स देता है।
DB25 Tascam-standard pinout का उपयोग करता है। चैनल assignment है:
| Channel | Output |
|---|---|
| 1 | Control Room Output Left |
| 2 | Control Room Output Right |
| 3 | Guide Track Output Left |
| 4 | Guide Track Output Right |
| 5 | Remote DIM DC |
| 6 | Remote SOLO DC |
| 7 | उपयोग नहीं होता |
| 8 | उपयोग नहीं होता |
स्टीरियो Guide Track Aux 5 + Aux 6 से फ़ीड होता है।
Remote DIM और Remote SOLO सक्रिय होने पर approximately 12 V DC देते हैं और कम्पैटिबल एक्सटर्नल मॉनिटर-controller फ़ंक्शन्स trigger करने के लिए उपयोग किए जा सकते हैं।
मास्टर meters

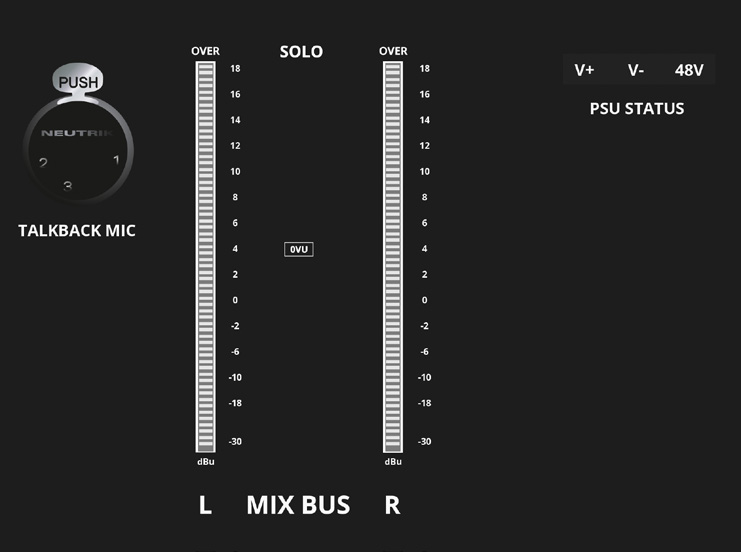

मास्टर-मीटर pod में शामिल हैं:
- +18 V, -18 V और +48 V पावर रेल स्टेटस इंडिकेटर्स।
- लेफ्ट और राइट peak-reading मेन-आउटपुट मीटर्स।
- OVER इंडिकेशन।
- 0 VU रेफ़रेंस।
- Talkback माइक्रोफ़ोन इनपुट।
- Solo इंडिकेशन।
0 VU = +4 dBu। जब कनेक्टेड converter +18 dBu = 0 dBFS पर अलाइन हो, तो +18 dBu point उस converter पर डिजिटल full scale represent करता है। कंसोल का OVER इंडिकेशन +20 dBu पर illuminate होता है।
Headphone आउटपुट
मास्टर-मीटर pod का हेडफ़ोन आउटपुट ALT 3 से फ़ीड होता है। इसलिए इसका सुनने लेवल Main मॉनिटर वॉल्यूम और ALT 3 trim से प्रभावित होता है।
Subgroup / लाइन 17–24 meters

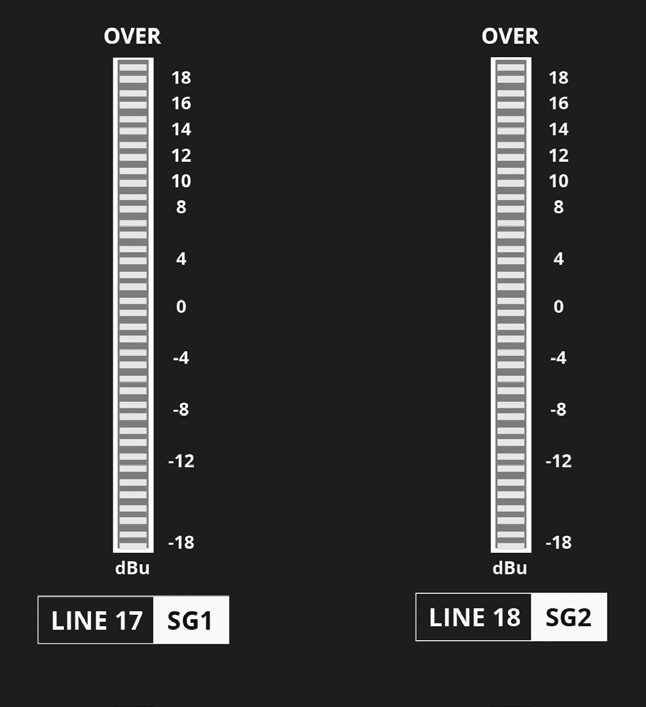

आठ 20-segment मीटर्स सबग्रुप / लाइन 17–24 सेक्शन से associated सिग्नल्स दिखाते हैं। वही +4 dBu nominal और +18 dBu converter-alignment रेफ़रेंस लागू होता है।
